RS
Посмотреть будет сложно, это внутри чипа
Инфы мало по этому поводу
Инфы мало по этому поводу
Посмотреть будет сложно, это внутри чипа
Инфы мало по этому поводу
Size: a a a
2021 March 24
VK
Ну, справедливости ради, тут инфы, кроме как знания законов Ома и поведения реактивных элементах на AC, особо и не нужно :)
VK
Да и вообще о чем мы говорим, о каких омических потерях, вы гляньте как выглядит бид на просвет в рентгене.
VK
Вот тут я выкладывал.
VK
VK
сколько тут мм проволоки набежит, и сколько в миллиомах?
RS

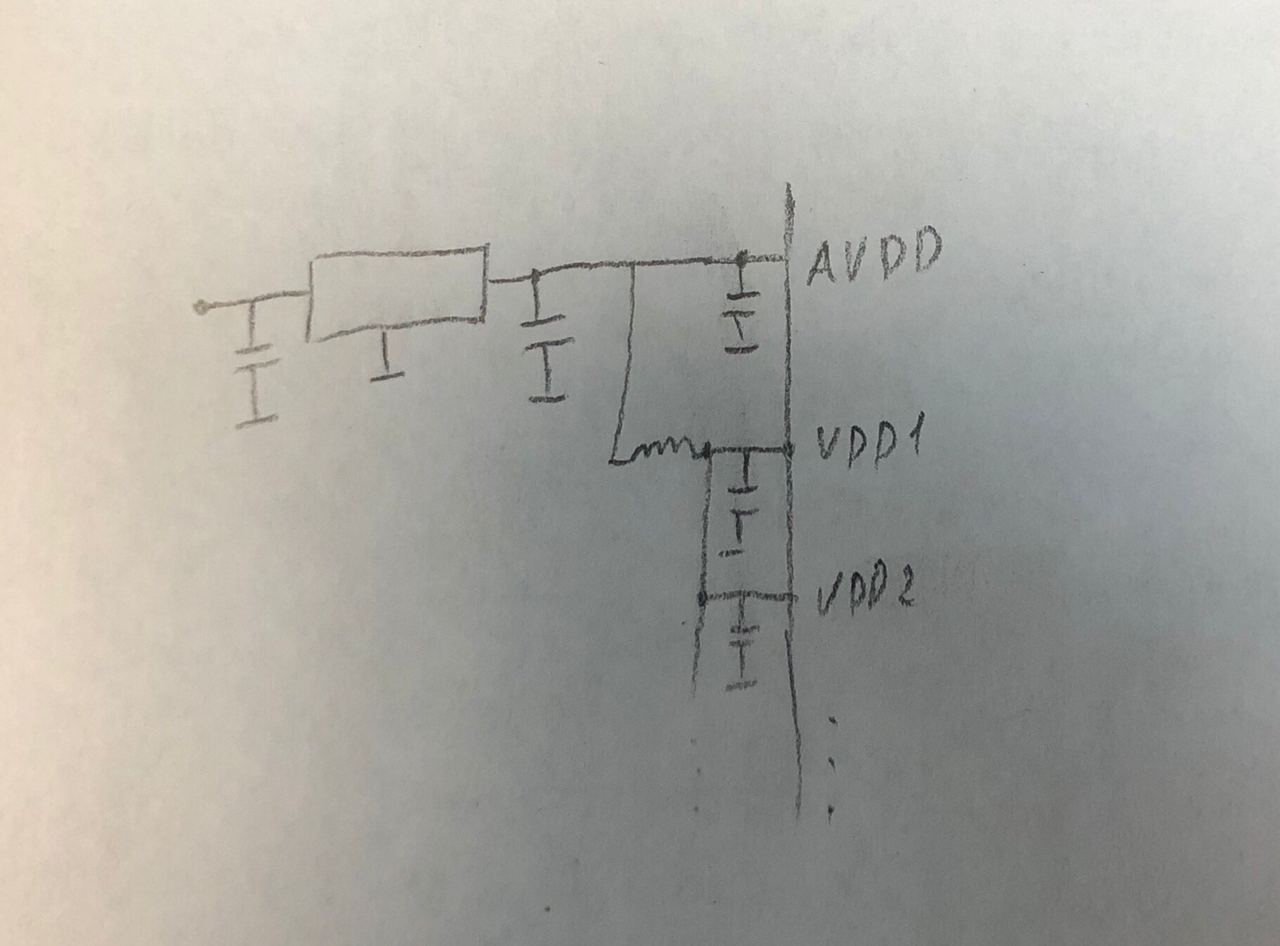

Вот так подключаю
VK
Вот так подключаю
Так тоже можно, но я бы наоборот делал: цифру питал от LDO напрямую, а аналог уже фильтровал.
То, как изображено, тоже имеет право на жизнь (не выпускает шум цифровой части проца назад в LDO), но за то не фильтруются любые шумы от источника (и всего, что до него), не сожранные PSRR
То, как изображено, тоже имеет право на жизнь (не выпускает шум цифровой части проца назад в LDO), но за то не фильтруются любые шумы от источника (и всего, что до него), не сожранные PSRR
VK
но обычную катушку для получения LC фильтра (а у вас именно так, я на сколько понял) ставить туда нельзя от слова совсем.
RS
Если возьмем сопротивление бусины в 0.5 Ом то на 1 мА падение будет 0.5 мВ.
Если учесть что в мелких чипах AVDD это так же VREF то падение будет соответствовать около 1 LSB (3.3 Vref, 12Bit ADC)
Если учесть что в мелких чипах AVDD это так же VREF то падение будет соответствовать около 1 LSB (3.3 Vref, 12Bit ADC)
VK
Так вам не падение важно, а RMS.
VK
Вы же не Vref запитываете от этого, ну.
RS
Так вам не падение важно, а RMS.
важно как первое так и второе
и тут уже нужно делать или хорошо или выбирать что важнее
и тут уже нужно делать или хорошо или выбирать что важнее
АЛ

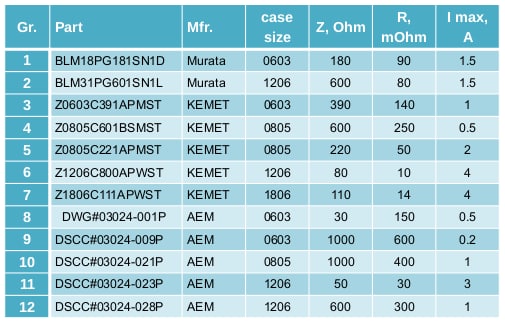

Я купил BLM21PG331 - 70мОм и BLM31PG601 - 90мОм
VK
важно как первое так и второе
и тут уже нужно делать или хорошо или выбирать что важнее
и тут уже нужно делать или хорошо или выбирать что важнее
В конкретном случае STM32 как у автора всё очевидно.
VK
В общем виде разумеется есть варианты.
RS
Вы же не Vref запитываете от этого, ну.
читай выше. AVDD у мелких МК это есть также VREF
RS
VREF внутри подключено к AVDD для экономии ног
VK
читай выше. AVDD у мелких МК это есть также VREF
Ну даже если так, то что дальше?
Мелкие процы типа STM32 и не используются для получения сверх-точностей, там смещение шкалы смешное все равно получится.
Тем более ты берешь макс. значение сопротивления на DC - 0.5Ом, хотя в той же таблице большинство <100mOhm.
Мелкие процы типа STM32 и не используются для получения сверх-точностей, там смещение шкалы смешное все равно получится.
Тем более ты берешь макс. значение сопротивления на DC - 0.5Ом, хотя в той же таблице большинство <100mOhm.
