Я купил BLM21PG331 - 70мОм и BLM31PG601 - 90мОм
если это не что-то прецизионное то ставь и не парься :)
Size: a a a
2021 March 24
АЛ
А ничего страшного не будет, если при включении чуть задержится через феррит питание на VDDA? МК F303RC - там Vref нет
АЛ
Ну это если я поставлю вместо 1мкФ 4.7мкФ
VK
на том же 1мА это даст 100мкВ
VK
И это уже будет 1/7 LSB :D
VK
Там в этих мелких STM-ках сколько собственный шум-то?
АЛ
там эффективная битность АЦП 10.4-10.8 по даташиту
RS
на том же 1мА это даст 100мкВ
нафантазировать можно кучу всего, к примеру, на ЦАП подключен наушник. ЦАП запитан от AVDD, внутренний буфер :)
поэтому анализировать дизайн которого нет всегда около философская тема
поэтому анализировать дизайн которого нет всегда около философская тема
VK
нафантазировать можно кучу всего, к примеру, на ЦАП подключен наушник. ЦАП запитан от AVDD, внутренний буфер :)
поэтому анализировать дизайн которого нет всегда около философская тема
поэтому анализировать дизайн которого нет всегда около философская тема
Так вот вы и фантазируете с LC-фильтрами в цифровом питании.
VK
Вместо снижения импеданса PDN повышаете его — нарушение любой мыслимой логики.
VK
И не философские это темы, а просто некоторое понимание физики процессов, а не карго-культ.
VK
Так вот вы и фантазируете с LC-фильтрами в цифровом питании.
Еще и другим рекомендуете.
RS
Вместо снижения импеданса PDN повышаете его — нарушение любой мыслимой логики.
снижаю импеданс локальной цепи VDD, повышаю импеданс связи с AVDD
a

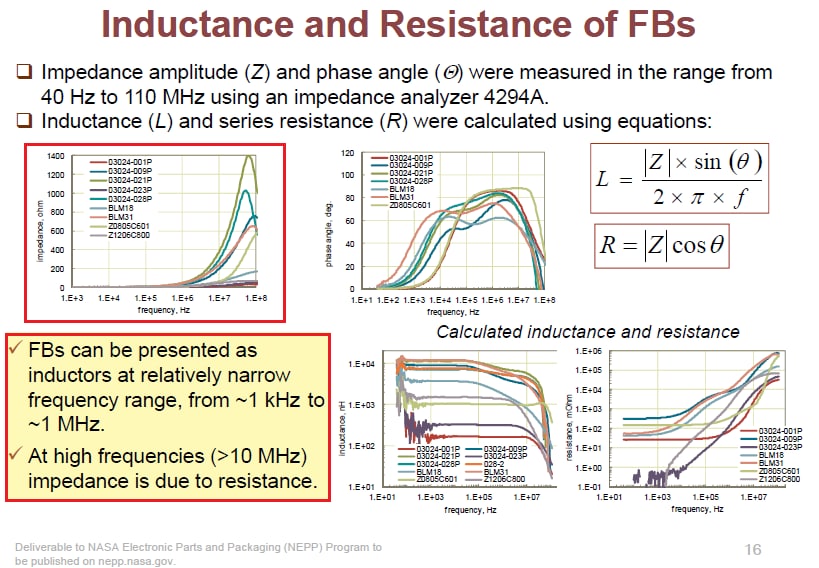

Short, but incredibly interesting research on the ferrite beads.
=====
Короткое, но потрясающее исследование ферритовых бусин.
=====
#ferrite_bead #component #research #DFR
=====
Короткое, но потрясающее исследование ферритовых бусин.
=====
#ferrite_bead #component #research #DFR
что-то слова с картинками не бьются
VK
снижаю импеданс локальной цепи VDD, повышаю импеданс связи с AVDD
Што?...
RS
Што?...
импеданс по переменному току достигается емкостями
VK
aum
что-то слова с картинками не бьются
В каком это смысле? На DC импеданс околонулевой.
VK
импеданс по переменному току достигается емкостями
Роман, вы скатываетесь в эзотерику и бред, уж простите.
RS
Ферритовая бусина это тоже индуктор, только немного другая зависимость импеданса от частоты
a
В каком это смысле? На DC импеданс околонулевой.
что вы видите на левой картинке?
в моем понимании тут рост импеданса до 5е8 примерно, потом спад.
читаем текст:
FBs can be presented asinductors at relatively narrow frequency range, from ~1 kHz to~1 MHz.
At high frequencies (>10 MHz) impedance is due to resistance.
в моем понимании тут рост импеданса до 5е8 примерно, потом спад.
читаем текст:
FBs can be presented asinductors at relatively narrow frequency range, from ~1 kHz to~1 MHz.
At high frequencies (>10 MHz) impedance is due to resistance.
