Скинь схемку, я бы глянул

Если ты про этот, то я его выкинул

И если я не ошибаюсь, то это нихрена не gdt, это а ля ssr

Всем привет, не могу совладать с GDT.
Пытаюсь изолировать затвор мосфета от управляющей логики.
Транс мотаю сам(это пока мне нормальный транс не приехал), взял колечко EPCOS из ЧиД B64290-L45-X87, N87, R16х9.6х6.3.
Пытался считать, калькуляторами и сам - получается 1 виток.
Эмпирически дошёл до более менее рабочего сетапа - 400KHz шимлю логику, 4в питание логики и транс 30 витков витой парой. 1:1 получается норм из 4 вольт на первичке остаётся 3.3 на вторичке (плюс падение на диодах при выпрямлении 0.5).
3.3 Вольта мне мало, нужно хотя бы 5 и повысить вообще никак не получается, как только я доматываю витки вторички у меня получается понижающий транс. Хелп.

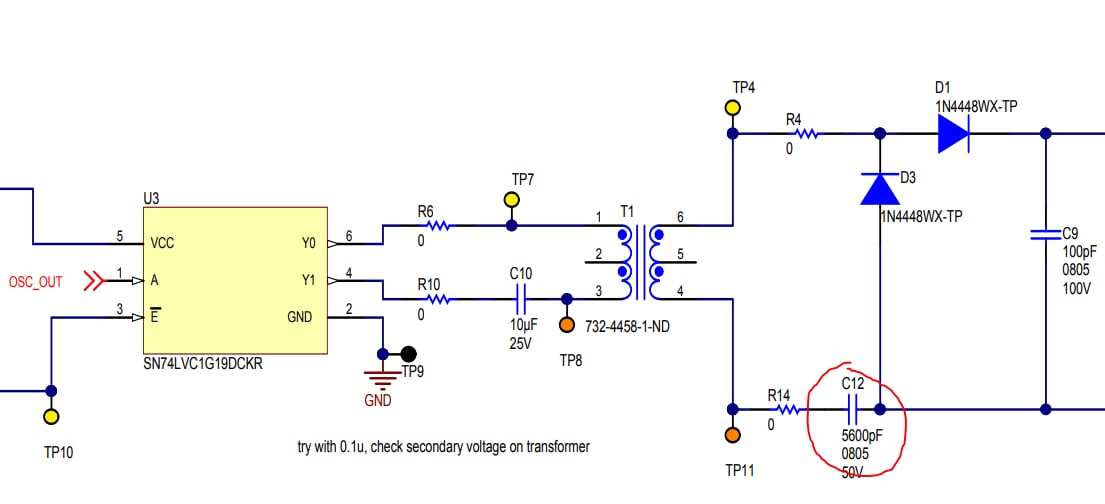

Правая часть тут - удвоитель напряжения на диодах, так что транс хватит 1к1 и нижний конденсатор естественно нужен, огда на выходе будет примерно 7в

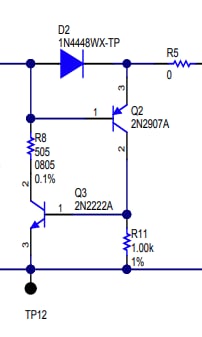

еще видел кусок схемы

Это источник тока для разряда

это аналог тиристора на рассыпухе...

Не, источник, что б быстро снять заряд, смысла в тиристоре там нет
