Maxwell's Demons

1259 membersпожаловаться на группу

2021 April 05

IF

Imya Familiev in Maxwell's Demons

Микруха при подключении к компу с гигабит сетевой картой стартует в режиме 1000, но как только начинаешь передавать файл она уходит в ошибку и продолжает работать только на 100. Контакт есть у всех ног и всех портов.

если не выложили фотки опорных слоев и описание стека, то я так понимаю в них проблемы нет?

источник

12:04пожаловаться #1

DR

Den R in Maxwell's Demons

можно так опуститься до того, кто кристаллическая решетка меди влияет на волновое сопротивление, но в конкретных условиях это не влияет на BER на гигабите
ведь так?

там фактически что-то подобное летает, и назвать это "цифровой сигнал" весьма непросто
ну а дальше всё как всегда - чем хреновее паразитные параметры разводки, тем больше будет искажение сигнала, как следствие - неоднозначность при анализе данных на входе

источник

12:05пожаловаться #2

IF

Imya Familiev in Maxwell's Demons

так, зачем ПОСЛЕ трансформатора у разъема так много via рядом с диффпарами?)

источник

12:05пожаловаться #3

IF

Imya Familiev in Maxwell's Demons

Den R

там фактически что-то подобное летает, и назвать это "цифровой сигнал" весьма непросто
ну а дальше всё как всегда - чем хреновее паразитные параметры разводки, тем больше будет искажение сигнала, как следствие - неоднозначность при анализе данных на входе

давайте вернемся к конкретной плате,

источник

12:05пожаловаться #4

IF

Imya Familiev in Maxwell's Demons

это же не виа которые идут на шасси?

источник

12:07пожаловаться #5

DR

Den R in Maxwell's Demons

давайте вернемся к конкретной плате,

ну на конкретной плате просто тема сисек не раскрыта, имхо
что лично мне не понравилось:

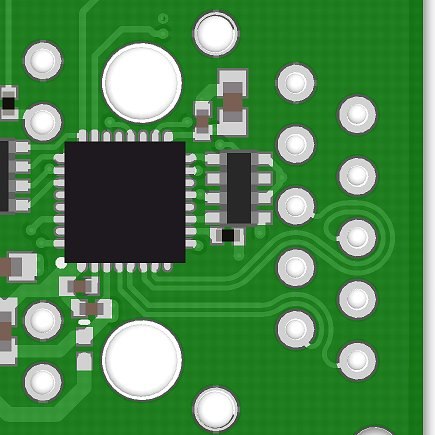

1. одиночные петли на дорожках пар
2. куча переходов с непонятной целью
3. отсутствие земляных полигонов вокруг пар

источник

12:07пожаловаться #6

K

Krasmah in Maxwell's Demons

Roman Storozhenko

Как проверили что подключение всех пар верное?

Что значит, как? Кабель обжат согласно общедоступной инфе и даташиту самой микрухи, после изготовления проверен в том числе на покупном свитче между двумя компьютерами.

источник

12:08пожаловаться #7

IF

Imya Familiev in Maxwell's Demons

Den R

ну на конкретной плате просто тема сисек не раскрыта, имхо
что лично мне не понравилось:
1. одиночные петли на дорожках пар
2. куча переходов с непонятной целью
3. отсутствие земляных полигонов вокруг пар

3 земля вокруг диффпар ДО трасформатора там есть (горизонтальная линия у трансформаторов)

источник

12:08пожаловаться #8

kГ

kaktys Германский... in Maxwell's Demons

Den R

там фактически что-то подобное летает, и назвать это "цифровой сигнал" весьма непросто
ну а дальше всё как всегда - чем хреновее паразитные параметры разводки, тем больше будет искажение сигнала, как следствие - неоднозначность при анализе данных на входе

Ну как бы нормально для гигабита ж, там не 0/1

источник

12:08пожаловаться #9

В

Василий in Maxwell's Demons

это же не виа которые идут на шасси?

трипофобненько!

источник

12:08пожаловаться #10

IF

Imya Familiev in Maxwell's Demons

у меня есть нехорошее подозрение что земля есть еще и ПОСЛЕ трансформаторов))

источник

12:09пожаловаться #11

kГ

kaktys Германский... in Maxwell's Demons

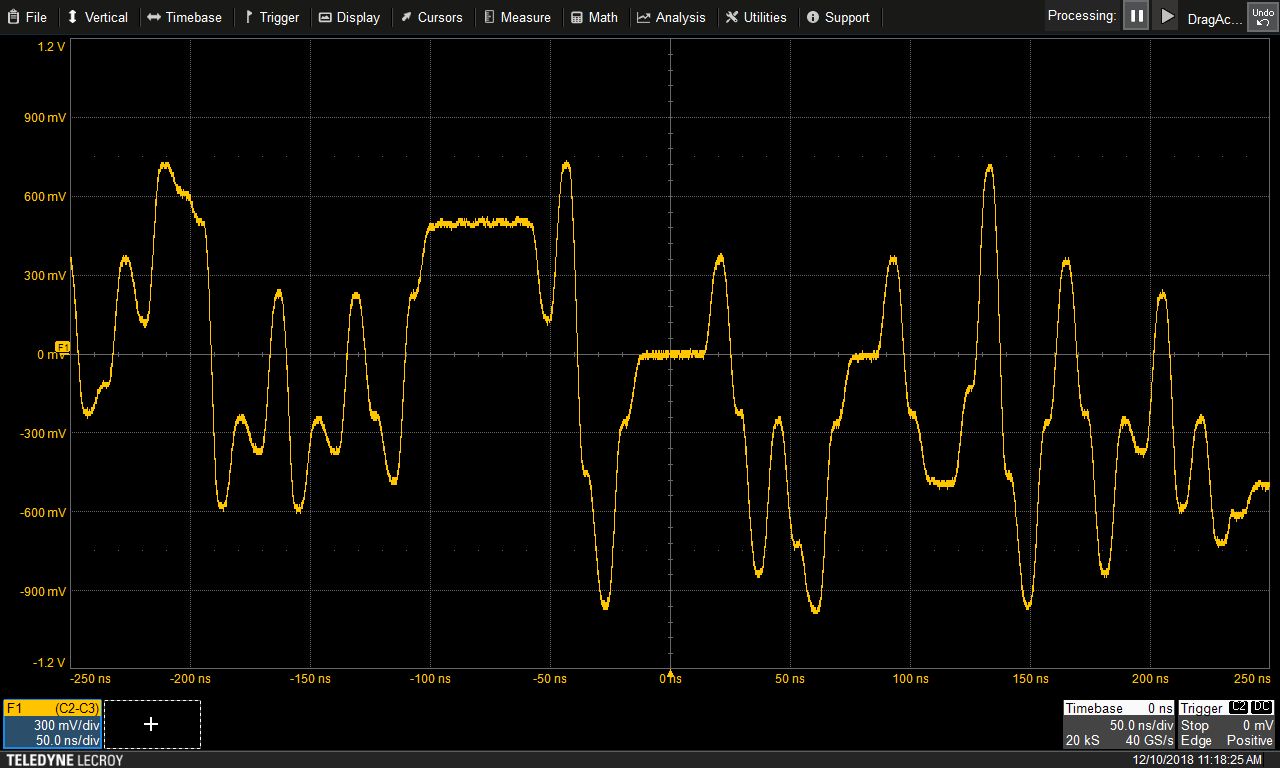

https://docs.toradex.com/106373-distortion-test-1000base-t-without-disturber.png

источник

12:09пожаловаться #12

K

Krasmah in Maxwell's Demons

у меня есть нехорошее подозрение что земля есть еще и ПОСЛЕ трансформаторов))

Прошу прощения у всех экспертов в этом чате, действительно забыл сфоткать полигоны ;)

источник

12:12пожаловаться #13

K

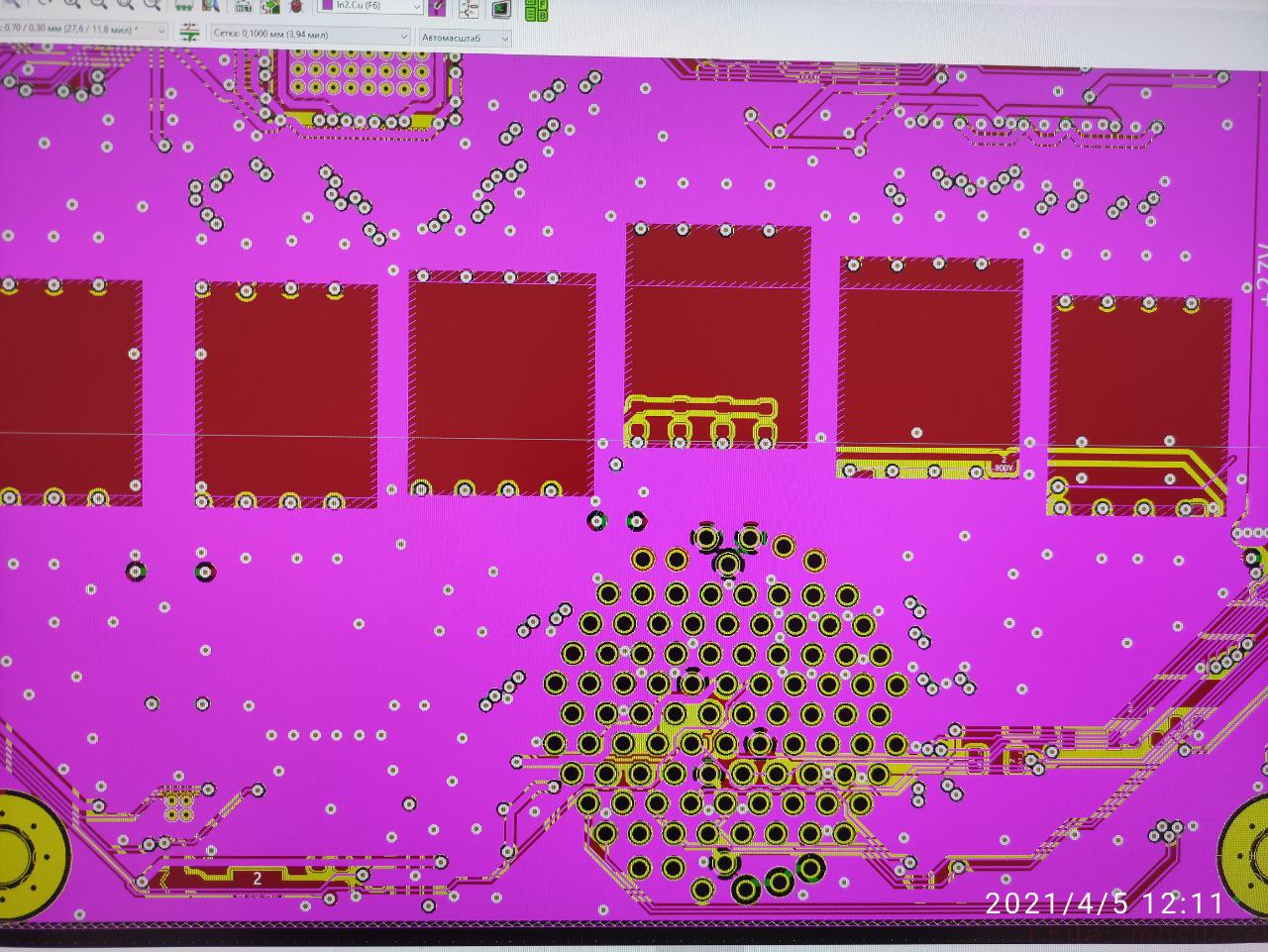

Krasmah in Maxwell's Demons

Фиолетовый и красный - это все гнд :)

источник

12:12пожаловаться #14

IF

Imya Familiev in Maxwell's Demons

Фиолетовый и красный - это все гнд :)

ееее бой!

источник

12:13пожаловаться #15

DR

Den R in Maxwell's Demons

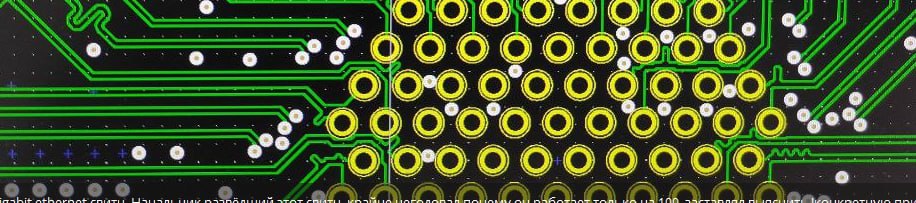

я просто оставлю это здесь (с)
у меня где-то были best practices по разводке гигабита, сфоткал на память, но что-то найти не могу

источник

12:15пожаловаться #16

VK

Vladimir Komissarov in Maxwell's Demons

Фиолетовый и красный - это все гнд :)

мааать :)

источник

12:15пожаловаться #17

VK

Vladimir Komissarov in Maxwell's Demons

Den R

я просто оставлю это здесь (с)
у меня где-то были best practices по разводке гигабита, сфоткал на память, но что-то найти не могу

это другой случай все-таки: magnetics в разъеме

источник

12:15пожаловаться #18

IF

Imya Familiev in Maxwell's Demons

Den R

а начальнику никто не говорил, что на пути от коннектора до трансформатора длину дорог дифф пары вовсе не обязательно выравнивать, т.к. там токовая петля?)

а вот кстати можно поподробнее?
а то я встречал гайды к физикам где говорится что требования по фазе одинаковые что до транса что после, тоесть выравнивать надо

источник

12:16пожаловаться #19

IF

Imya Familiev in Maxwell's Demons

Фиолетовый и красный - это все гнд :)

лол, но под трансом землю убрал, дааа

источник

12:16пожаловаться #20
