VK
Так это я и говорил в самом начале. Ты невнимательно читаешь
Size: a a a
2021 April 05
VK
ltspice
AT
Блин, я тоже =) Думал, что-то поинтереснее
VK
та нет, тут не за чем :)
VK
в общем картина такая вырисовывается
VK
нужен был антиалиазинг, потому вкорячили RC фильтр, но 4522 терял стабильность, потому дополнительно вкорячили буфер на 8065 (при чем нехило так зарезав шумовые характеристики источника)
VK
@Xeenych а вам не кажется, что шибко дофига выходит шум, учитывая, что это референс на 8.5 digit вольтметр?
AT
Ой. А шкала у этого вольтметра на киловольты?
VK
не-а :)
AT

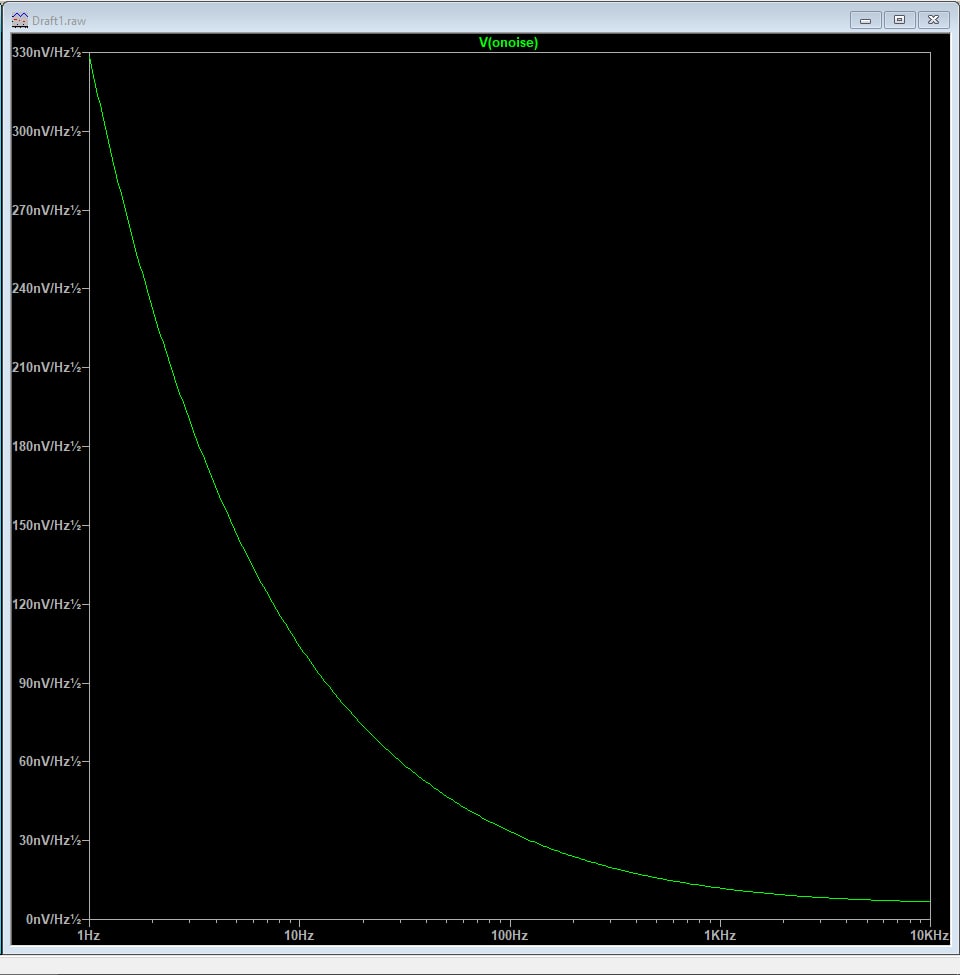

А LTSpice умеет показать сразу RMS шума в полосе?
ЭМ

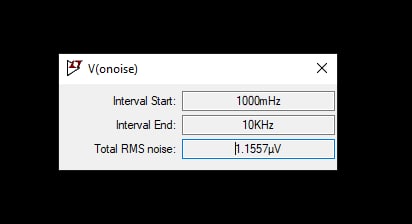

зажимаешь CTRL и щёлкаешь на названии графика
ЭМ
выдаст интеграл в полосе частот
ЭМ
VK
если вдруг не в курсе, то alt+щелчёк по компоненту в transient анализе даёт график мощности
AT
Оу, спасибо
ЭМ
а CTRL+правая кнопка на компоненте - продвинутый режим редактирования
ЭМ
можно ещё после номинала резюка написать noiseless
ЭМ
тогда шуметь не будет
