A
А в 10/100Base используют PAM-3, чтобы улучшить сигнал/шум, а так же это как одна из составляющих для избегания насыщения трансформатора?
Разве рам3?
Size: a a a
2021 April 05
A
По моему там вообще рам нету
A
В 100Base-T?
A
Угу. Но это не точно.
VK
Василий
Сама то история про сборку прототипа разработчиком нормальная
безусловно, но я про контекст
RS
Раз тут затронули тему Ethernet. Хочу освежить память.
Я правильно понимаю, что 1G Ethernet используют PAM-5(амплитуда-импульсная модуляция). Что в свою очередь, за время одного символа позволяет передать 2 бита?
Я правильно понимаю, что 1G Ethernet используют PAM-5(амплитуда-импульсная модуляция). Что в свою очередь, за время одного символа позволяет передать 2 бита?
вот как раз пытаюсь найти спецификацию
VK
вот как раз пытаюсь найти спецификацию
можно начать отсюда
http://units.folder101.com/cisco/sem1/Notes/ch7-technologies/encoding.htm
http://units.folder101.com/cisco/sem1/Notes/ch7-technologies/encoding.htm
RS
Раз тут затронули тему Ethernet. Хочу освежить память.
Я правильно понимаю, что 1G Ethernet используют PAM-5(амплитуда-импульсная модуляция). Что в свою очередь, за время одного символа позволяет передать 2 бита?
Я правильно понимаю, что 1G Ethernet используют PAM-5(амплитуда-импульсная модуляция). Что в свою очередь, за время одного символа позволяет передать 2 бита?
4D/PAM5
RS
Since 2 bits are represented for each quinary symbol and the clock rate is set at 125MHz, this gives 250Mbps data per twisted pair and therefore 1000Mbps for the whole cable.
RS
В общем, 125 МГц в каждой витой паре 1000 Base-T Ethernet
RS
Конкретные толерансы по трассам нужно искать в даташите на конкретный PHY
A
Про PAM вроде понял
A
в 100 есть разные варианты, один действительно с 3 уровнями но не РАМ называется
VK

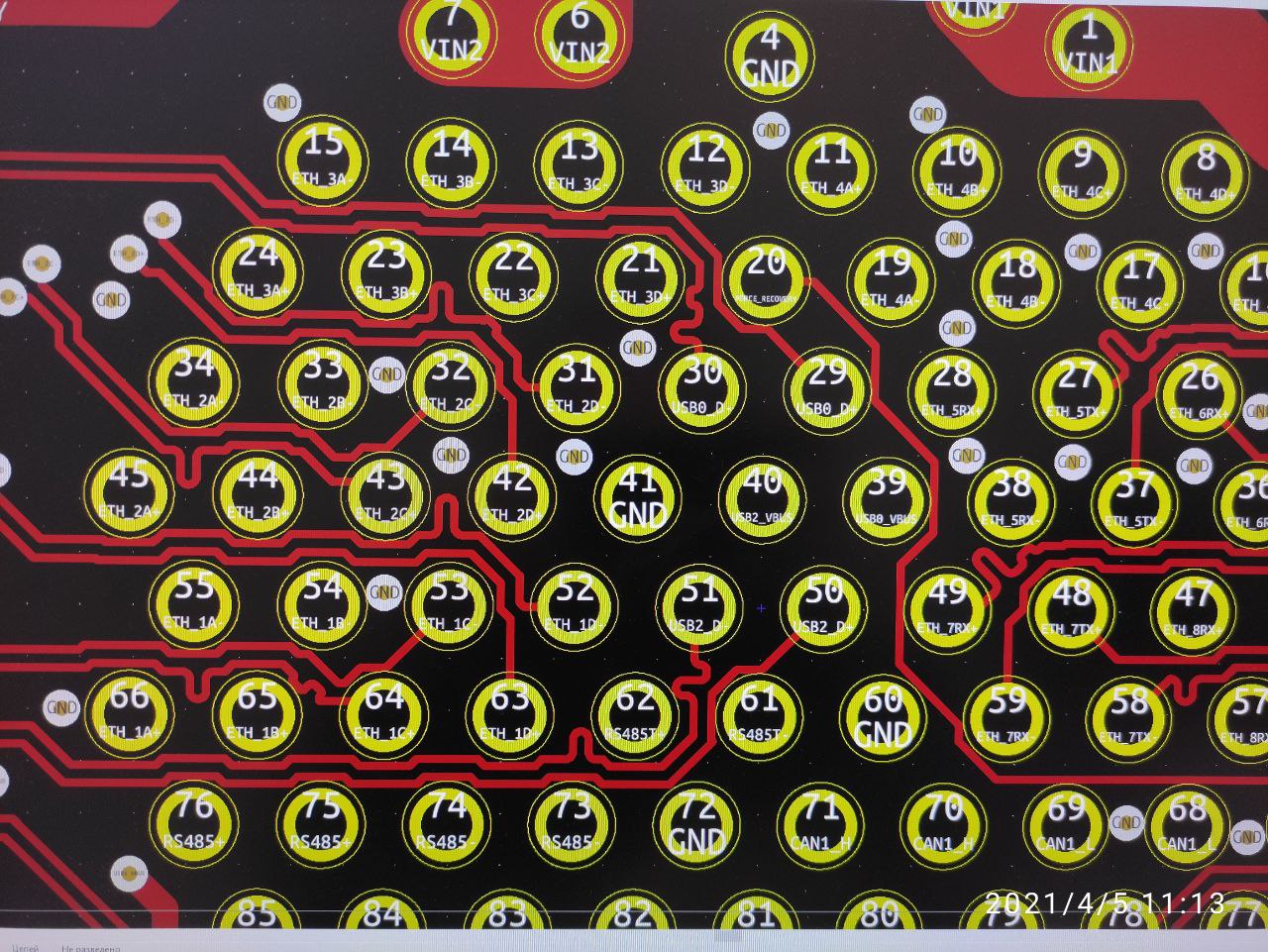

Пикассо какой то😅
RS
в 100 есть разные варианты, один действительно с 3 уровнями но не РАМ называется

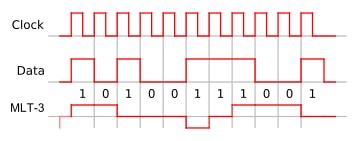

для 100 Base T используется MLT 3 coding
A
угу
RS
максимально простой, реализуется трансформатором со средним отводом :)
A
"Then this 4B/5B encoded data is encoded further using MLT-3 for 100BASE-TX and NRZ-I for 100BASE-FX. "
RS
мы ж тут про Base-T
