KW
Стоит SP3232EEN
Size: a a a
2020 June 13
KW
Скорее всего нет там rs485
DD
угу
KW

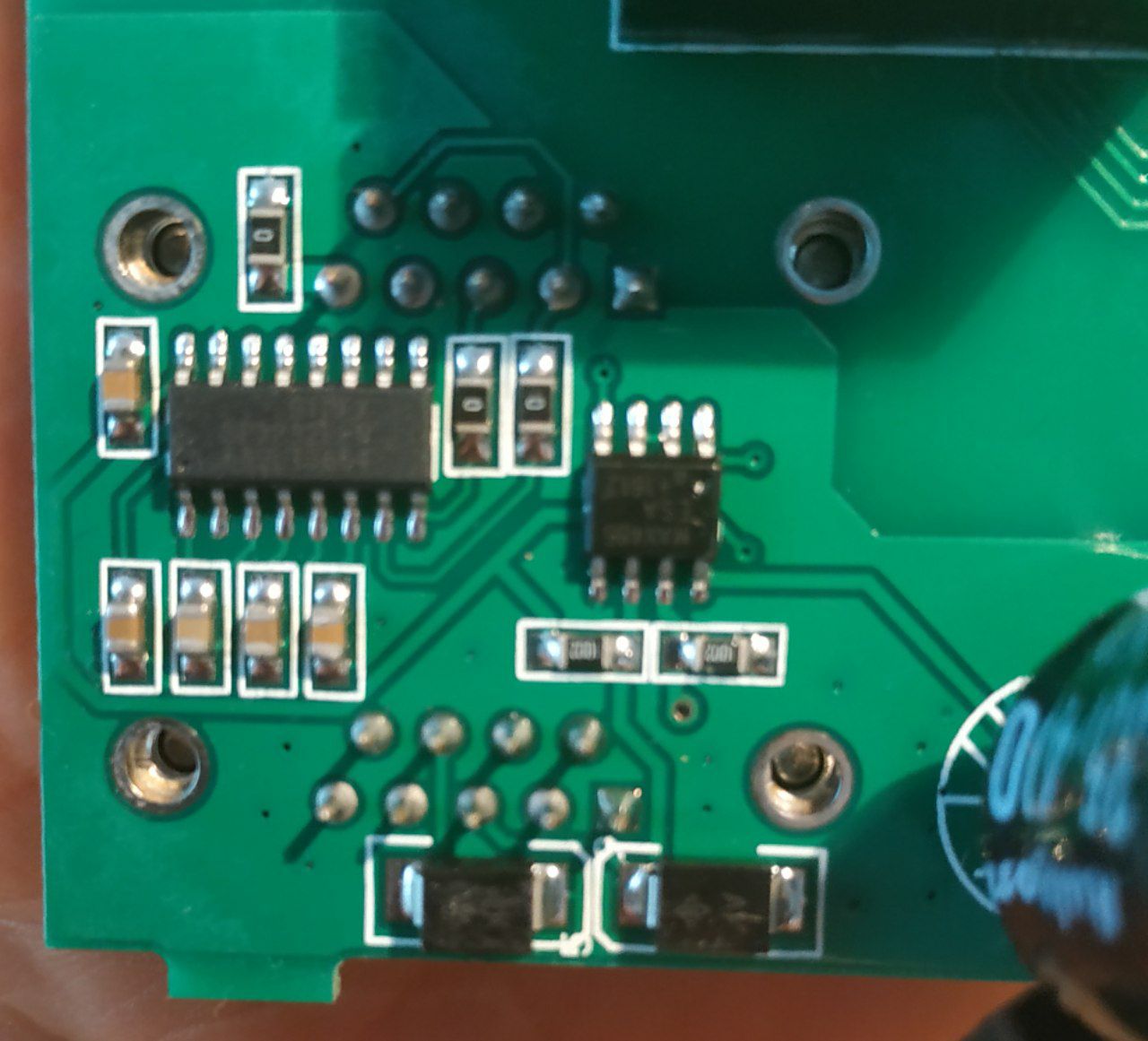

Вот они оба разъёма с обратной стороны
DD
так нижний к 485-ому подцеплен
DD
восминогая микруха - это он
DD
3 и 8 пины - 485-ый
KW
восминогая микруха - это он
Похоже на то, маркировка max485esa
DD
3 - А, 8 - В, если правильно вижу
KW
3 и 8 пины - 485-ый
A и B опытным путем?
DD
можно и так, комбинаций не много :)
KW
Блин, мне же на нижний по фото смотреть нужно. А я верхний рассматриваю
KW

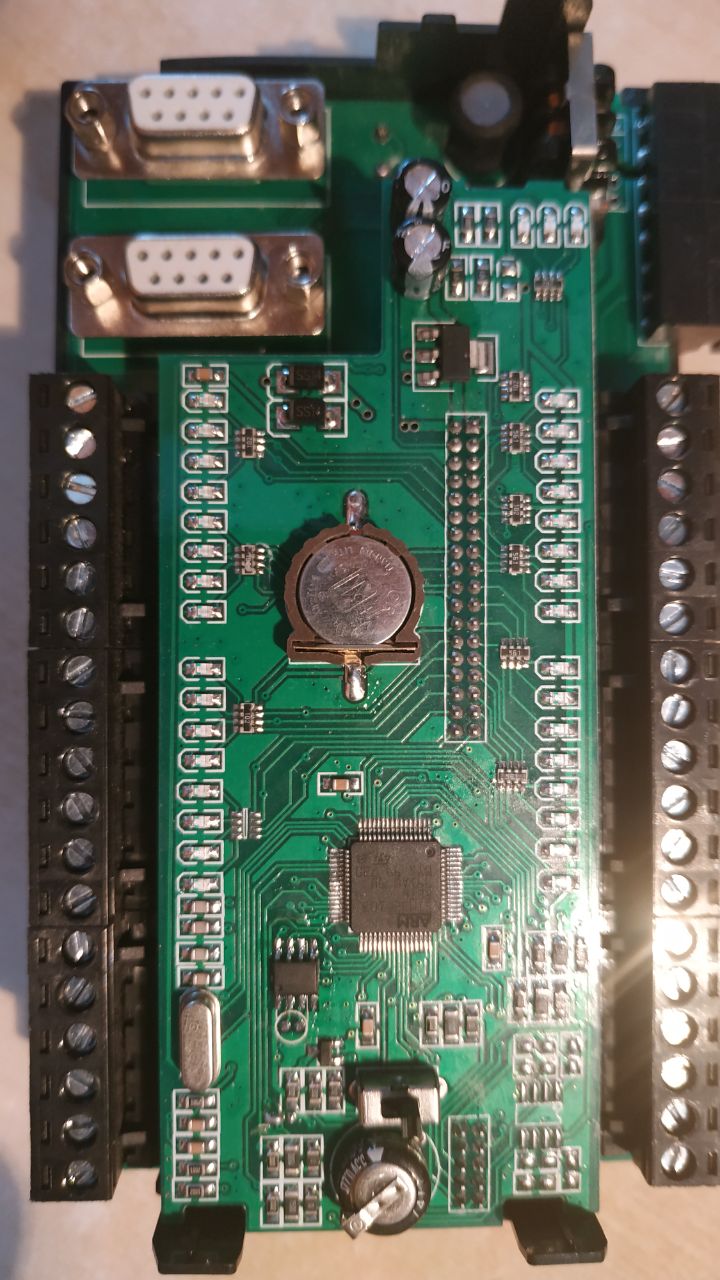

Процессорный модуль
KW
Классика на stm32f103
KW
Вот только зачем и литиевая батарея и ионистор вместе не понятно
KW
Вот китайцы конспиролухи. Ни одной надписи на платах нет, на базовой только номер 257333 и наклейка ОТК - 8ой месяц 2017 года, на процессорной вообще ничего
DD
они обычно еще и всю маркировку на микруках счищают, так что это еще нормально
KW
они обычно еще и всю маркировку на микруках счищают, так что это еще нормально
И такое тоже имеется: две 16ти ногие в соик без маркировки. Стоят в цифровых цепях между процессорным модулем и вводом-выводом. Шифт-регисты наверное
