DD
не, какие-нибудь uln2003 скорее всего
Size: a a a
2020 June 13
DD
на дискретных выходах они?
DD
хотя и они могут быть.. в дельтах там сдвиговые регистры, а после них uln-ки стоят
KW

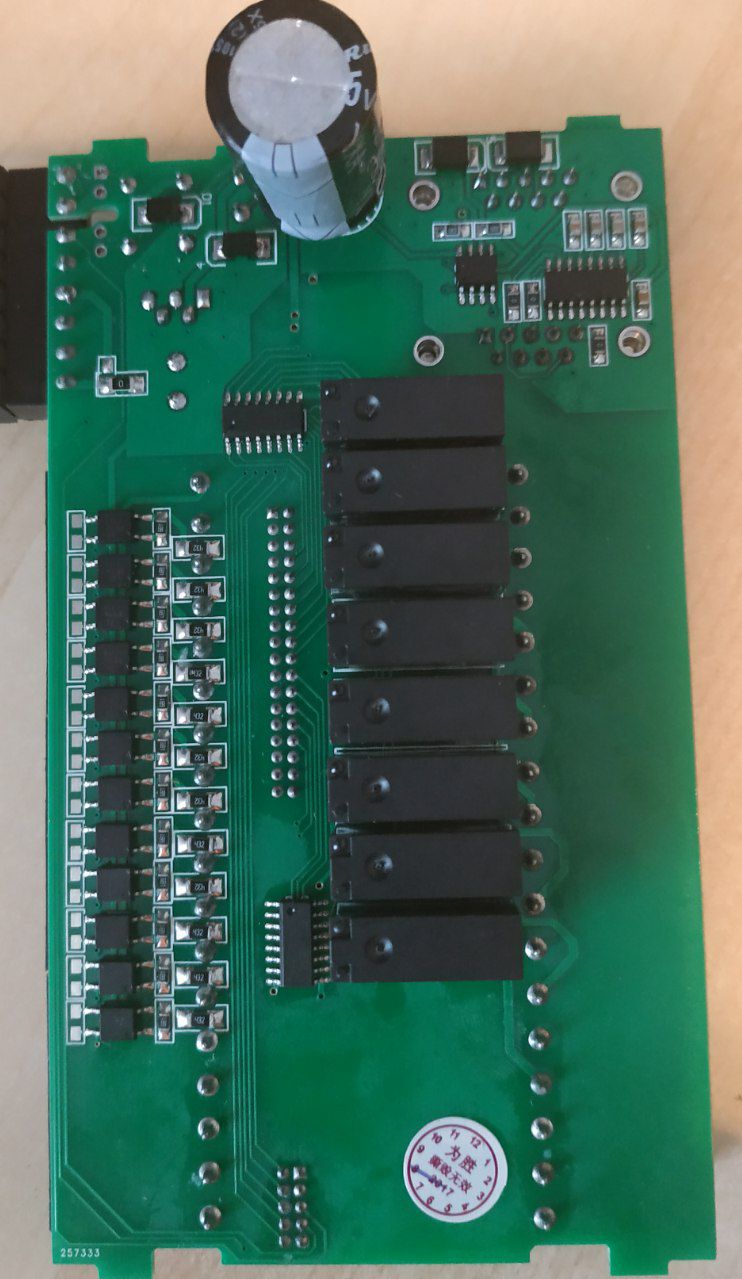

Слева снизу и сверху от блока релюшек
KW
ДС-ДС может запитываются от сети. Не пойму
KW
Стоит синфазный фильтр. 2 диода
KW
Дроссель во ещё
KW
Обозначение на контактах L и N
DD
мож переменка 24 имеется в виду
KW
Но что-мне ссыкотно на него 230 подавать
DD
для dc-dc полюбому трансформатор нормальный был бы
DD
для 220 в смысле
KW
Вот и я также думаю, тем более, банка электролита всего на 35В
KW
Наверное действительно переменка 24В
DD
segnetics так же на pixel-ях клемы обозначает, переменку и постоянку там на 24 можно подключать
KW
Ибо диоды даже не в мостовой схеме
DD
кстати, и там в мануале у них сказано, что переменку пофиг как, а если постоянку, то минус на N, плюс на L надо... видимо там тоже два диода, только стоит, одну полуволну с переменки берут
KW
Для 24VDC полярность тут тоже указана
