А
я сплошняком их и рисовал, все равно на каждом ряду своя маркировка стоит
а можно посмотреть? спасибо =)
Size: a a a
2020 July 30
DD
а можно посмотреть? спасибо =)
да так же как на вашей картинке, примерно, просто прямоугольники рядом стоят, на каждой своя уникальная маркировка, ну и на каждой клемме по три шильдика стоит, каждый со своей маркировкой
А
да так же как на вашей картинке, примерно, просто прямоугольники рядом стоят, на каждой своя уникальная маркировка, ну и на каждой клемме по три шильдика стоит, каждый со своей маркировкой
извините, но что-то не выспался, - с представлением тяжко =(
картинку-пример никак:) ?
картинку-пример никак:) ?
DD
блин, драфтсайт окончательно перестал нахаляву работать, открыть чертеж пока не могу :(
DD
извините, но что-то не выспался, - с представлением тяжко =(
картинку-пример никак:) ?
картинку-пример никак:) ?
типа такого
А
низкий поклон =)
ИЗ
А как вам вариант с группировкой?
DD
ну да, так наглядней получается
А
ну да, так наглядней получается
Сомневаюсь, что нагляднее.
А как быть, если клемма внутри разделена, на нижний отдельно от верхнего, а ещё и третий ярус у меня...
А как быть, если клемма внутри разделена, на нижний отдельно от верхнего, а ещё и третий ярус у меня...
В
Не люблю клеммы-многоэтажки, в монтаже несколько неудобны, особенно если винтовые
А
ну да, так наглядней получается
Сейчас фото сделаю - поглядите. Нужно пару минут...
AK
Витька Корнеев
Не люблю клеммы-многоэтажки, в монтаже несколько неудобны, особенно если винтовые
зато место здорово экономят
В
Alexander Krylasov
зато место здорово экономят
Ну если есть необходимость, мне больше ваговские пружинные нравятся, у которых несколько рядов и с фронта все проводочки втыкаются
А
А

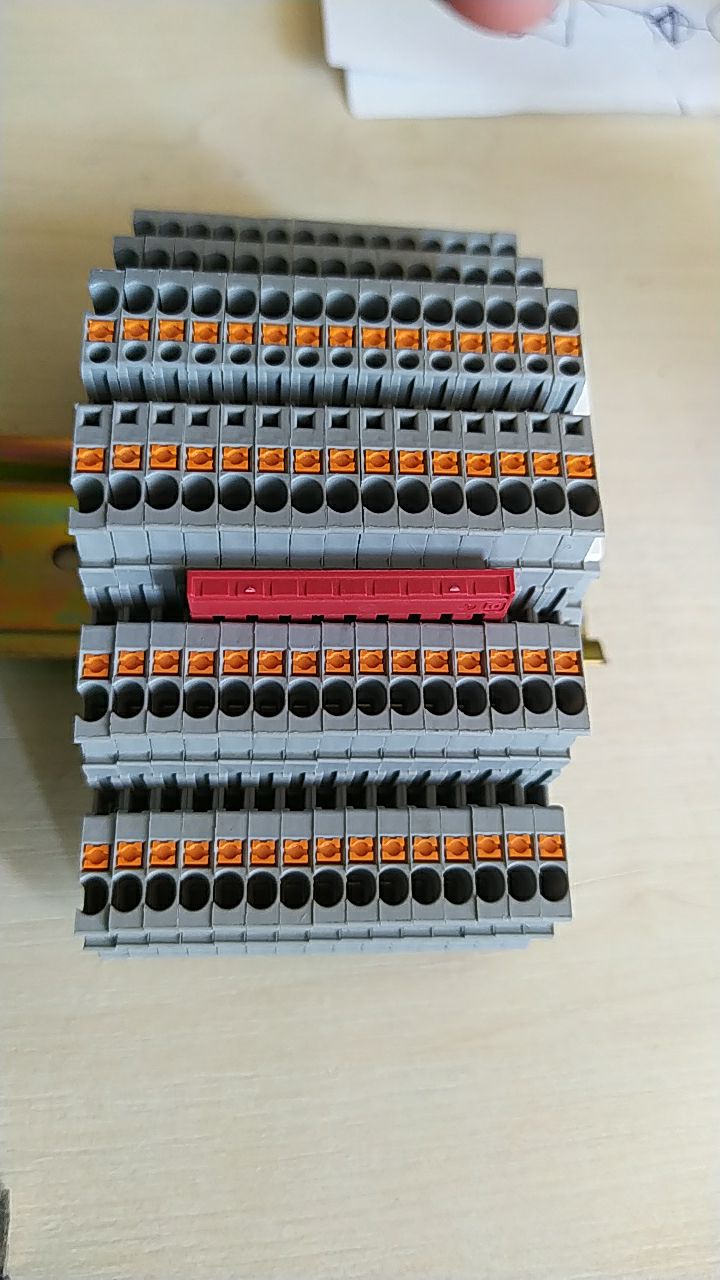

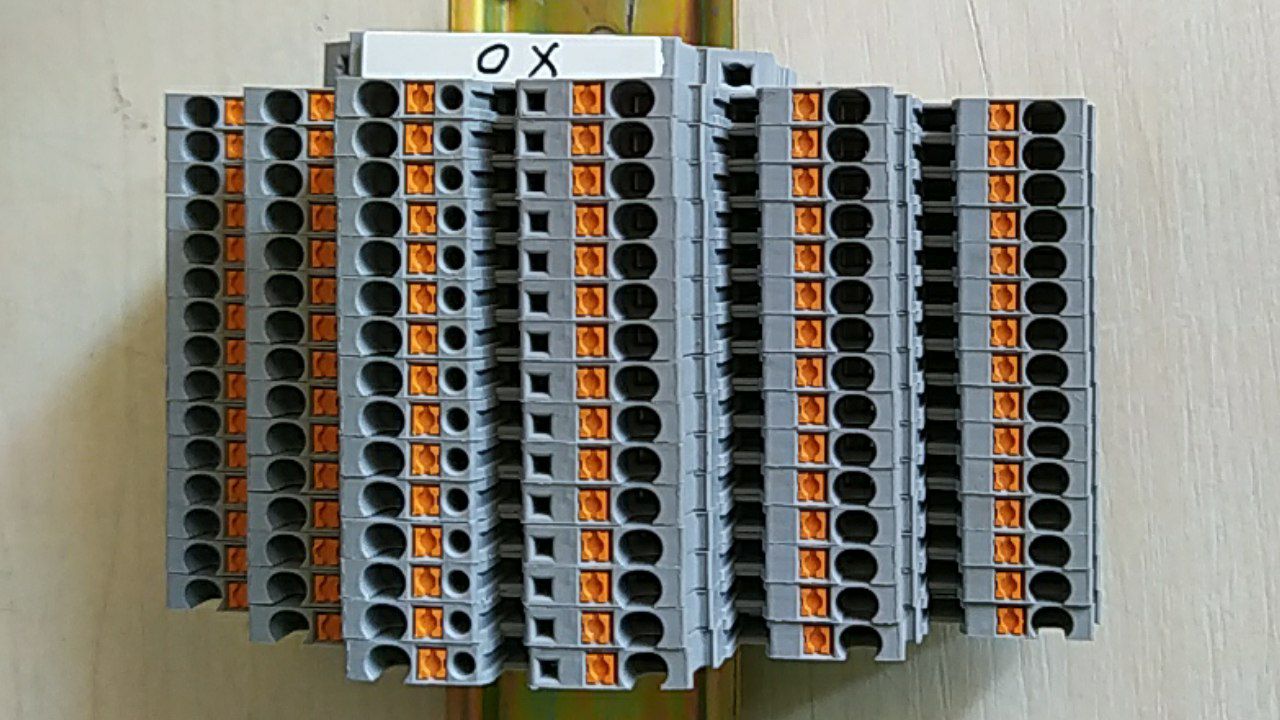

Вот клеммы, дорого, но пока покупают в работу, и вот сижу и думаю, как правильно отразить подключение на схеме, если центральный ярус будет соединён воедино.
AK
Витька Корнеев
Ну если есть необходимость, мне больше ваговские пружинные нравятся, у которых несколько рядов и с фронта все проводочки втыкаются
приходилось и клемсан винотовые ставить, в целом терпимо + недорого
AK
А
AK
так ведь дали выше пример, отобразите перемычку как соединение..
