MI
Вот здесь температура цапфы должна тянуть прямую, мельница не в работе, да даже еслибы она была в работе показания так не плавали бы
Size: a a a
2021 May 25
MI
А вибрация с датчика ивд3 снимается модбасом на графике
Z
А всё в одной общей системе? Минусы бп объединены?
MI
Да, все минусы в системе дельтави объеденены, и заземлены
E
Тоже землю с одной стороны, что бы иных токов не могло течь по оплётке
MI
Этим дело не закончилось , минут через 40 вторая авартйная остановка
MI
Я смотрю диагностику дельты
DF
Как раз прикидываю уровень помехи, там разбег 1,5 градуса получается. Какое масштабирование датчика?
ИЗ
Открывайте схемы, ищите общие места. Обычно общим местом является либо питание, либо один контрольный кабель, либо один сигнальный модуль ввода
MI
22
правильно получается что до 14.16 температура была по линейной а потом стала прыгать, но с вибрацией то не понятно она в тоже самое время начала так себя вести, или это все время пуска цеха?
ИЗ
От вибрации может контакт в термометре или коробке теряться
MI
Вы правильно понимаете, но на графике момент когда работала мельница- с которой показания вибрации на графике. И температура с рядом стоящей мельницы которая не работала. Температура должна тянуть прямую
MI

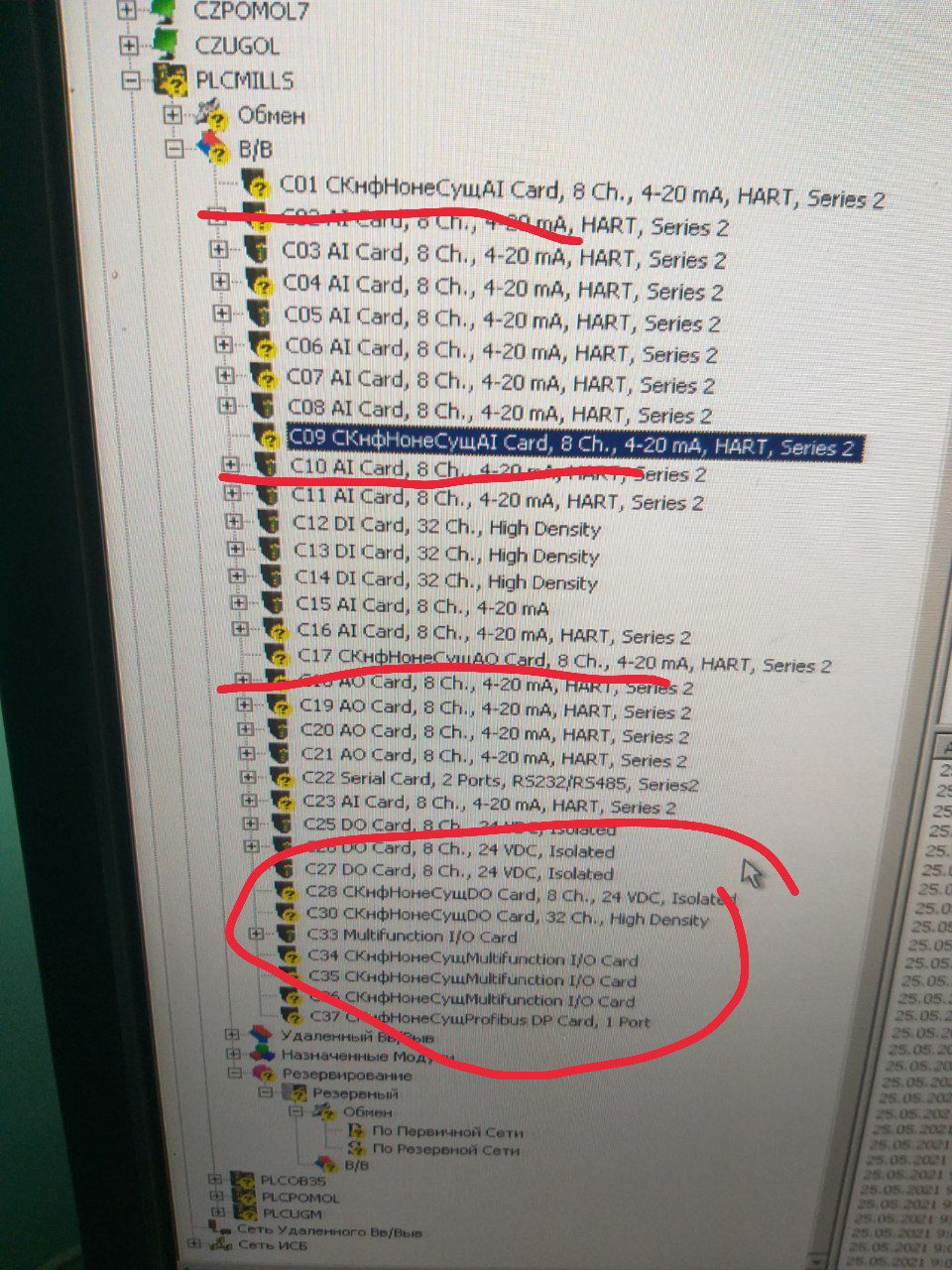

Диагностика показывает что cpu не видит модуля,.как я понимаю. На модулях горел error, так же и на контроллере ошибка была. Резеврирование не сработало
I
как вариант прогрузить модуль
MI
Как ни странно это продолжалось 6 минут, и все опять заработало в обчном режиме. За исключением найденной связи между вибрацией и температурой цапф не работающей мельницы
I
может с терминальной панелью что-нибудь
I
либо вынуть модуль и поставить его обратно и закрутить это пластиковый болт
DF
Или кабель провис/отвалился и генерирует наводку синхронно с вибрацией
MI
Если можуль не исправен, почему и на других модулях error загорался?
