и на резисторе мерить надо

нарисуй схему

ну жестко короче

совсем чтоль не рубите

Спасибо. Проверяю

а не легче юзать какой нибудь ina219

Характеристики INA219
Напряжение питания: от 3.0 до 5.5 В;
Разрядность АЦП: 12 бит;
Выходной интерфейс: I2C;
Скорость интерфейса: 3.4 МГц;
Диапазон измеряемых напряжений: от 0 до 26 В;
Максимальный измеряемый ток: от -3.2 A до 3.2 A;
Дискретность при измерении тока: 0.8 мА;
Точность измерений по току и напряжению: 1 %;
Диапазон рабочих температур: от -40 до +125 °C;
Дрейв в рабочем температурном диапазоне: 100 мкВ;
Калибровка: калибровочный регистр;
Внутренние данные: измеренный ток и мощность;
Фильтрация: х128 отсчетов.

Я на его базе делал монометр для измерения давление а микробарах

вот такой бы ещо на 0-250V :)

еще вопрос - номинал этого резистора зависит от подаваемого питания (12в) ?
на 250 нету..
вообще как это рассчитывается?

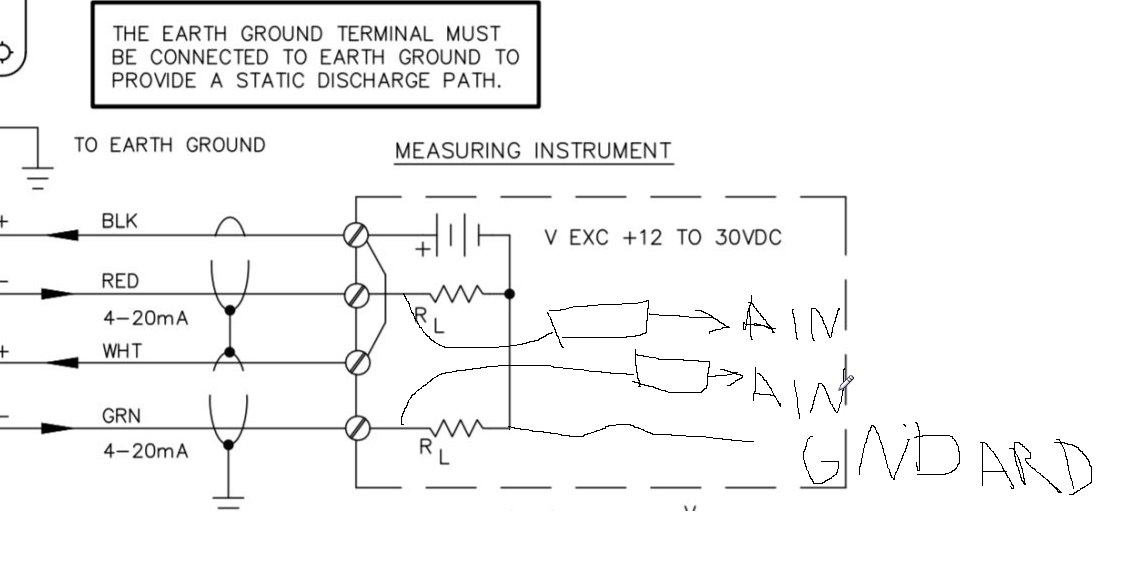

на схеме этой R L - написано, что это wire RESISTANCE - то есть сопротивление провода. какого провода, непонятно..
и почему это сопротивление так выделено специально..

номинал зависит от того в какое напряжение ты хочешь преобразовать токовый сигнал

бля ну закон ома

вы чо вообще нулевые теперь ? что ж в 2020 будет то

🙈

я уже говорил - на жизнь зарабатываю другой работой.
спасибо конечно за советы и подсказки, но я все равно не понимаю многое из сказанного.
и я не вижу тут ничего необычного - не знающий пришели спросил, знающий ответил. нафига только эти понты и сарказм.. хз)

сифон наверно имел ввиду, что это школьный курс, как математика, умножить два числа, эти знания есть у всех, к предметной области они вообще отношения не имеют
