До сих пор не понимаю что такое регулятор тока
Size: a a a
2019 December 17
R
Koshey
Да, в этом варианте его нет.
ну так я не понял, ты подключаешь цп вместо обычного многооборотного потенциометра и что? не изменяется напряжение?
K
Да, подключаю вместо многооборотистого.
Но он повышает только до 5.20в, далее не крутит. Должен до 12-и.
Но он повышает только до 5.20в, далее не крутит. Должен до 12-и.
R
Koshey
Да, подключаю вместо многооборотистого.
Но он повышает только до 5.20в, далее не крутит. Должен до 12-и.
Но он повышает только до 5.20в, далее не крутит. Должен до 12-и.
там у тебя схема повышения напряжения или понижения?
K
Понижения.
R
Koshey
Да, подключаю вместо многооборотистого.
Но он повышает только до 5.20в, далее не крутит. Должен до 12-и.
Но он повышает только до 5.20в, далее не крутит. Должен до 12-и.
на входе сколько питание вольт?
R
на всей схеме приходит сколько вольт т. е.
K
Xl питается от адаптера 12в, если щупать с обычным потенциометром - все хорошо. С цифровым максимальное 5,20.
K
(Выходное максимальное)
R
Koshey
Xl питается от адаптера 12в, если щупать с обычным потенциометром - все хорошо. С цифровым максимальное 5,20.
а 24 вольта нет блока питания?
K
Вот тоже подумал что может побольше поставить, но сейчас нет под рукой подобного
R
Koshey
Вот тоже подумал что может побольше поставить, но сейчас нет под рукой подобного
это странно всё. посмотри в даташите xl4015 - куда подключен потенциометр
s
что значит "для обратки"?
ну я так понял предполагалось впихать цифр потенциометр вместо обычного в эту плату
s
потенциометр там прям в обратке стоит
R
потенциометр там прям в обратке стоит
судя по схеме - подключен непосредственно к микросхеме, без каких либо соединений с чем-то. Это хочешь сказать обратка?
R
и что ты этим хотел сказать, не понимаю что за обратка
R
(у меня модуль с двумя потенциометрами)
K
K

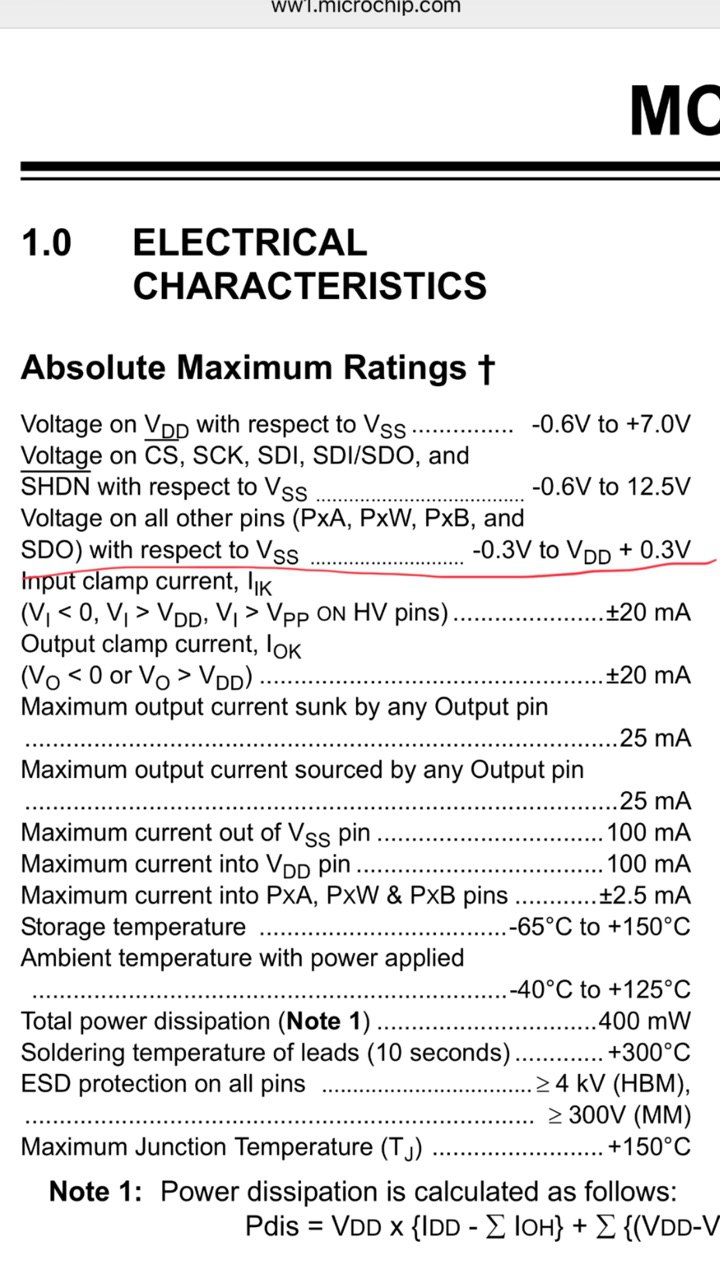

В даташите на mcp4231 есть строчка, которая смутила.
У меня с Англ. не так хорошо, но я воспринял как “Пины управления PxA PxW PxB не могут управлять большим напряжением чем Vdd".
У меня с Англ. не так хорошо, но я воспринял как “Пины управления PxA PxW PxB не могут управлять большим напряжением чем Vdd".
K
Может я ошибаюсь, поправьте.
