K
это странно всё. посмотри в даташите xl4015 - куда подключен потенциометр
Сейчас почитаю.
Как тогда поступить?
Хотелось бы программно понижать/повышать напряжение.
Size: a a a
2019 December 17
~
Koshey
Дополнительный резистор в делитель обратки( в среднюю точку), а на него напряжение ( от шима через rc интегратор )
s

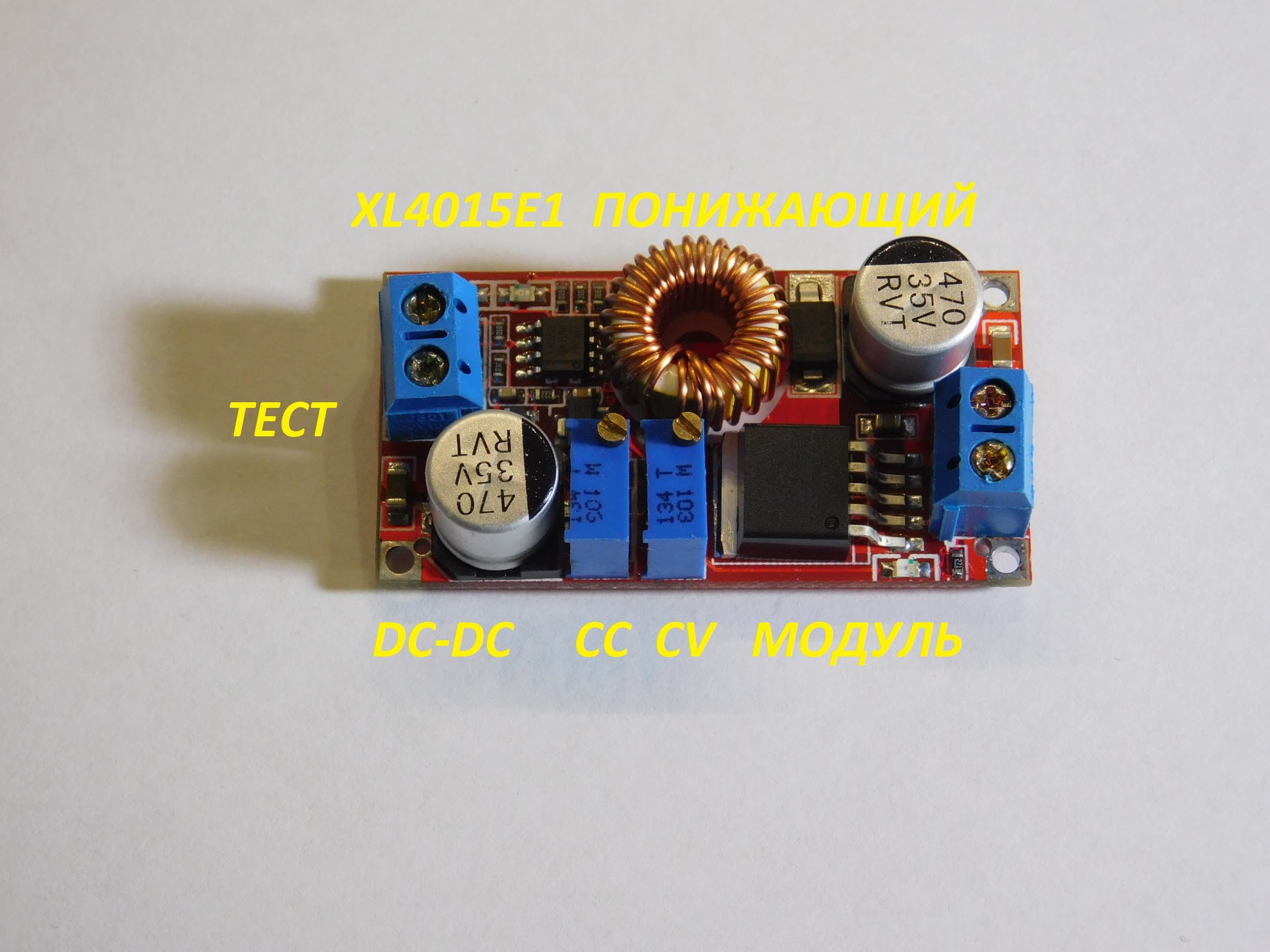

(у меня модуль с двумя потенциометрами)

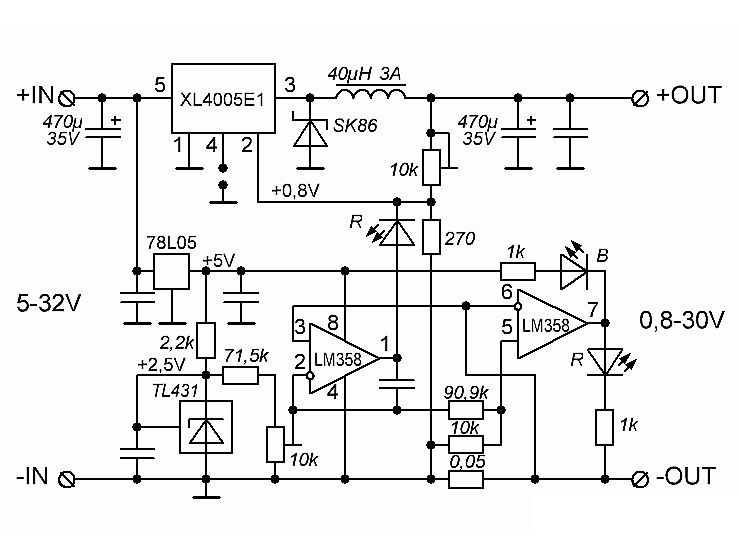

а покажи схему
K
Дополнительный резистор в делитель обратки( в среднюю точку), а на него напряжение ( от шима через rc интегратор )
Спасибо большое, я не подумал о таком
2019 December 18
R
а покажи схему
R
да, там потенциометр подключен к земле
R
Дополнительный резистор в делитель обратки( в среднюю точку), а на него напряжение ( от шима через rc интегратор )
на схеме выше есть резистор дополнительный, что может быть не так?
s
тот что напряжение прям а обратку включен, а ток отдельно сделан да
s
Дополнительный резистор в делитель обратки( в среднюю точку), а на него напряжение ( от шима через rc интегратор )
совершенно верно
~
Цифровой потенциометр оверкил для такого
s
в точку соединения 10к и 270 третий резистор, на него цап или шим с лоупасс фильтром
S
Сегодня выборы Инквизитора
Замеченные в ереси лишаются права голоса
Ещё никто не голосовал
Для голосования написать @SpanishInquisitionBot команду start (впереди слеш)
Или отдай свой голос тут:
Замеченные в ереси лишаются права голоса
Ещё никто не голосовал
Для голосования написать @SpanishInquisitionBot команду start (впереди слеш)
Или отдай свой голос тут:
R
Дополнительный резистор в делитель обратки( в среднюю точку), а на него напряжение ( от шима через rc интегратор )
какой именно резистор?
~
Можно оу поставить если хочется до 0 опускать напряжение
s
да не сколько оверкил сколько неподходящий метод в принципе
~
какой именно резистор?
Считать надо
R
в точку соединения 10к и 270 третий резистор, на него цап или шим с лоупасс фильтром
в точку соединения это куда?
s
на фб микры
s
ну что непонятного в точка соединения указанных резисторов, она одна у них
