KG
Это не понятно)
если уйду спать - попробуйте ещё 10 на 16 подключить и убрать даже +5В
и, возможно 13 на 8
это всё относительно hc595
Size: a a a
2020 July 09
KG

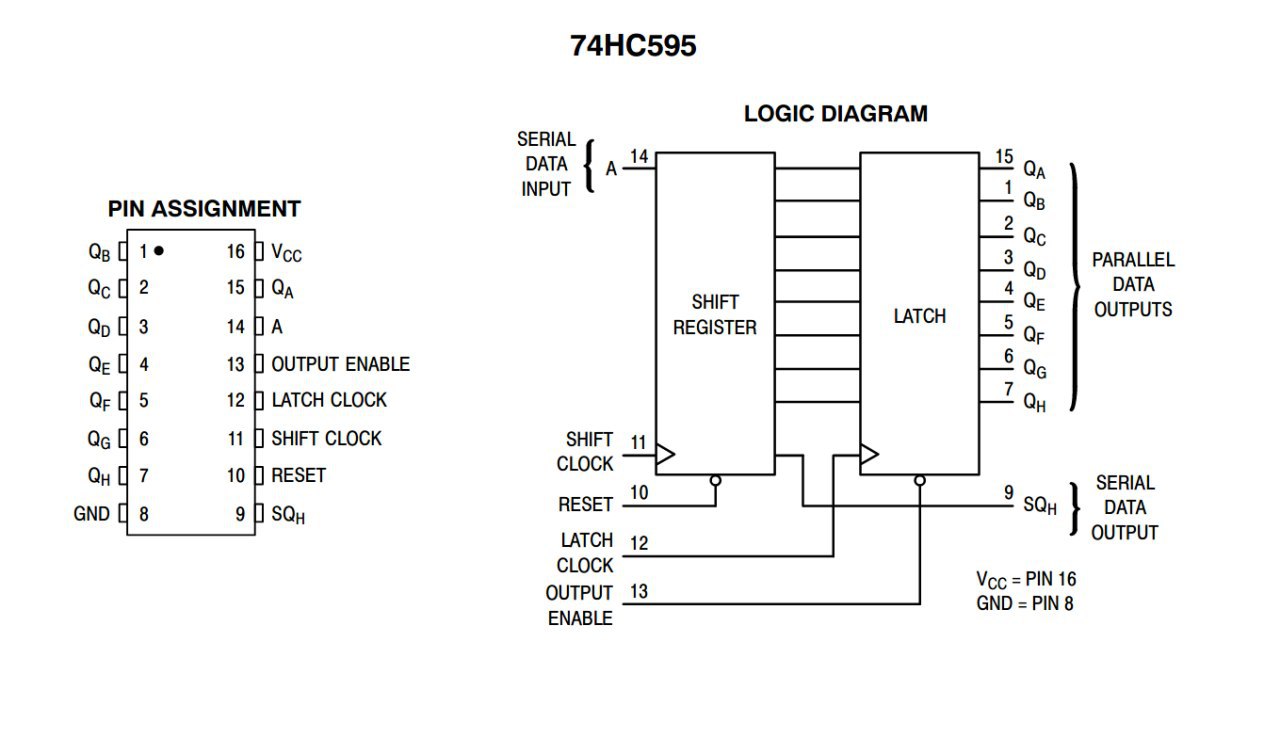

reset надо подтянуть к лог 1
KG
попробуйте 10 на 16-й
KG
не выключая предидущие
Можно попробовать
СT
соединяем RESET с Vcc
и отключаем RESET от ардуинки
и отключаем RESET от ардуинки
KG
я думал что 13 подключен к земле

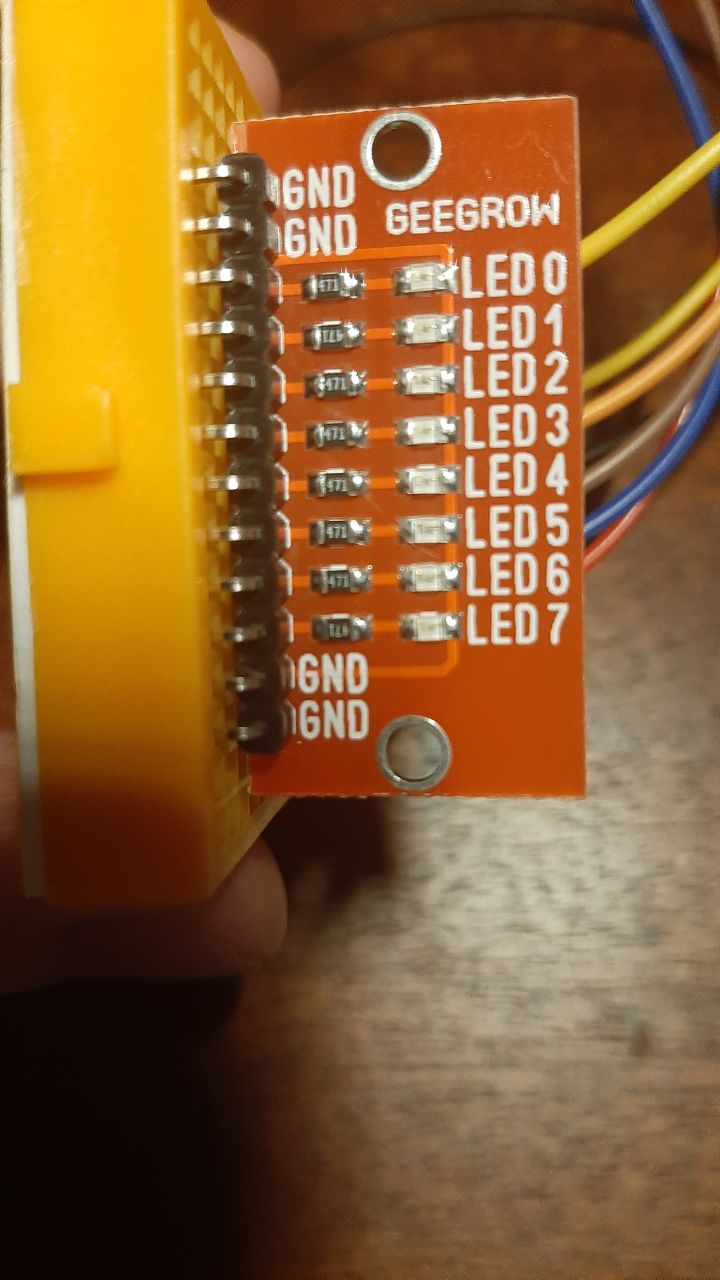

8й на регистре подключён к земле диодов
СT

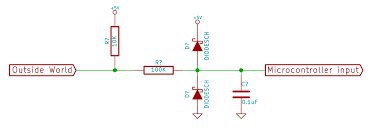

на входах стоят защитные диоды.
и они в итоге работают как выпрямитель.
линии данных - какой-то в нуле, какой-то в 1, от них и запитываемся
и они в итоге работают как выпрямитель.
линии данных - какой-то в нуле, какой-то в 1, от них и запитываемся
СT
8й на регистре подключён к земле диодов
да, светодиоды запитываются уже от hc595
KG
на входах стоят защитные диоды.
и они в итоге работают как выпрямитель.
линии данных - какой-то в нуле, какой-то в 1, от них и запитываемся
и они в итоге работают как выпрямитель.
линии данных - какой-то в нуле, какой-то в 1, от них и запитываемся
Забавно
KG

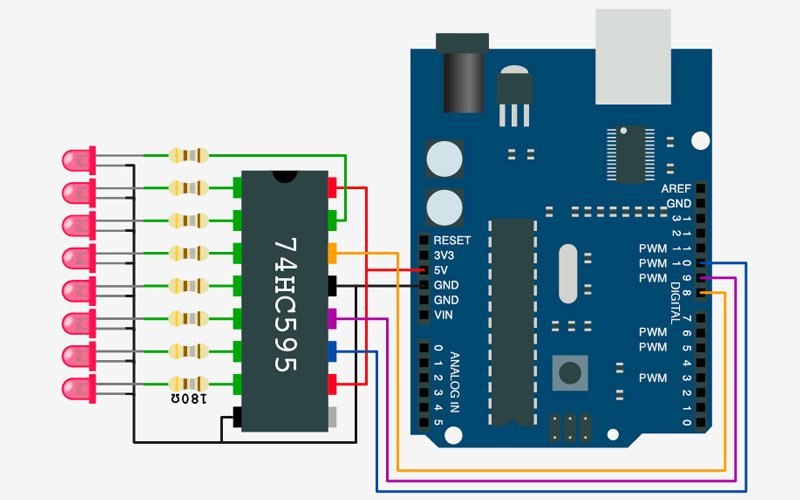

А что по хорошему можно в схеме выкинуть, чтоб один красный и один чёрный остались?
СT
оставить только два провода?
СТ
А что по хорошему можно в схеме выкинуть, чтоб один красный и один чёрный остались?
😳, сигнал как? по блютусу чтоль поедет?
СT
осторожнее с багоюзом, а то окажется что мы в симулированной реальности живём (т.е. в матрице)
KG
оставить только два провода?
Ну и 3 провода других цветов. Всмысле красный и чёрный не дублировать
СT
можно не дублировать, можно перемычки ставить между выводами
СT
т.е. OE на GND
RESET на Vcc на имс соединить
RESET на Vcc на имс соединить
СT

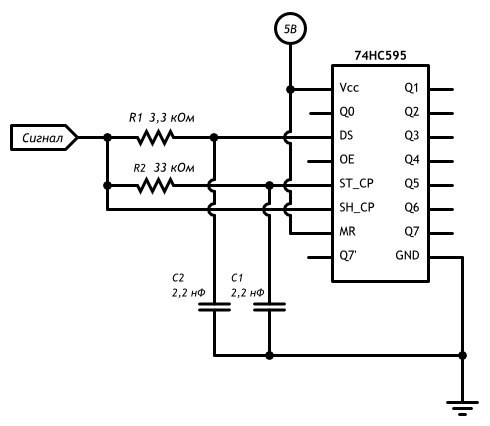

можно добавить деталей и управлять по одному проводу, плюс 2 для питания
http://wiki.amperka.ru/1-%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%BD%D0%BE%D0%B9_spi
http://wiki.amperka.ru/1-%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%BD%D0%BE%D0%B9_spi
СТ
Ну и 3 провода других цветов. Всмысле красный и чёрный не дублировать
так и не дублируй их. замкни на плате там и там. и все.
