DS
вот эта штучка - кристал crystal - вот она имеет 4 ножки, но используются 3. А на схеме выше 2 ножки
Size: a a a
2020 September 11
DP
это Voltage controlled oscillator. получить все другие частоты
DP
и еще frequency divider чтобы узнать насколько твоя частота (vco) отличается от опорной (crystal)
DS
это Voltage controlled oscillator. получить все другие частоты
ого класс, как раз то што нужно, сложно правда, непонятно как пользоваться
DP
ого класс, как раз то што нужно, сложно правда, непонятно как пользоваться
меняешь напряжение на диоде - меняется емкость. с ней и частота колебаний
D
на практике просто так не приедут. Только в случае, если помешаешь кому-то.
если помешал - приедут и достаточно быстро, есть опыт
D
всмысле вызывали на мудаков у которых охранная система глушила на 433 сигналки рядом стоящих на улице машин
DS
самолет пропадёт с радаров, сломается, все люди погибнут, а у меня мышка роботать перестанет
D
приехали в теч получаса и надеюсь выписали пиздюлей
AK
если помешал - приедут и достаточно быстро, есть опыт
у нас тут был случай, я уже рассказывал. откуда-то надуло каких-то детей, да прямо на вход ретранслятора УВДшного...
DS

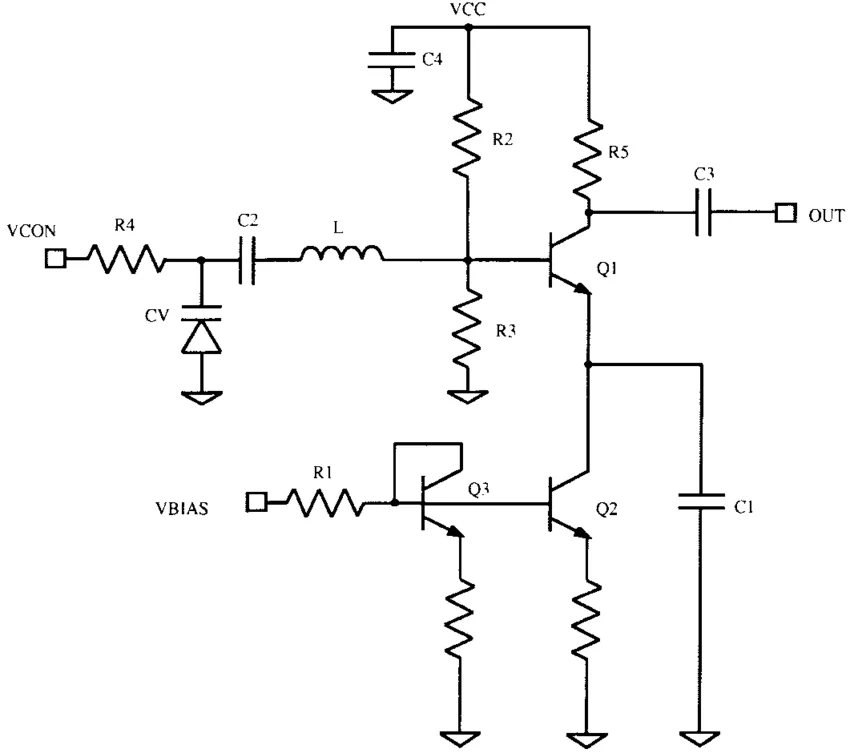

vcon
vbias
out
gnd
тут 4 контакта.
vbias
out
gnd
тут 4 контакта.
DS
cv - конденсатор-диод непонятный
q3 страный транзистор, через него линия проходит, но нет жирного кружка в пересечении
q3 страный транзистор, через него линия проходит, но нет жирного кружка в пересечении
DP
vcon
vbias
out
gnd
тут 4 контакта.
vbias
out
gnd
тут 4 контакта.
gnd минус питания
vcc плюс питания
vcon меняет частоту
vbias тоже + питания думаю
vcc плюс питания
vcon меняет частоту
vbias тоже + питания думаю
DS
gnd минус питания
vcc плюс питания
vcon меняет частоту
vbias тоже + питания думаю
vcc плюс питания
vcon меняет частоту
vbias тоже + питания думаю
vbias тоже меняет частоту?
DP
cv - конденсатор-диод непонятный
q3 страный транзистор, через него линия проходит, но нет жирного кружка в пересечении
q3 страный транзистор, через него линия проходит, но нет жирного кружка в пересечении
cv варикап. обычный диод тоже пойдет
кружок в символе транзистора не обязателен. без него смысл тот же
кружок в символе транзистора не обязателен. без него смысл тот же
DP
vbias тоже меняет частоту?
ну, да, но намного слабее. это скорее управляет мощностью схемы (и немного меняет частоту. ее все меняет)
DS
cv варикап. обычный диод тоже пойдет
кружок в символе транзистора не обязателен. без него смысл тот же
кружок в символе транзистора не обязателен. без него смысл тот же

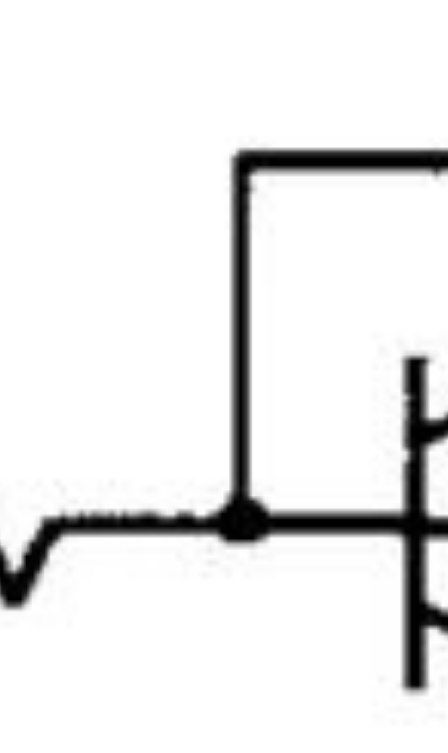

нет, я имею ввиду в местах соединений линий, соединения проводов - жирный кружок, жирная точка
DS
да. это жирный кружок
