Но думаю там внутри так и сделано

Все, соединил, заработало. Таки мой переходник и был отг

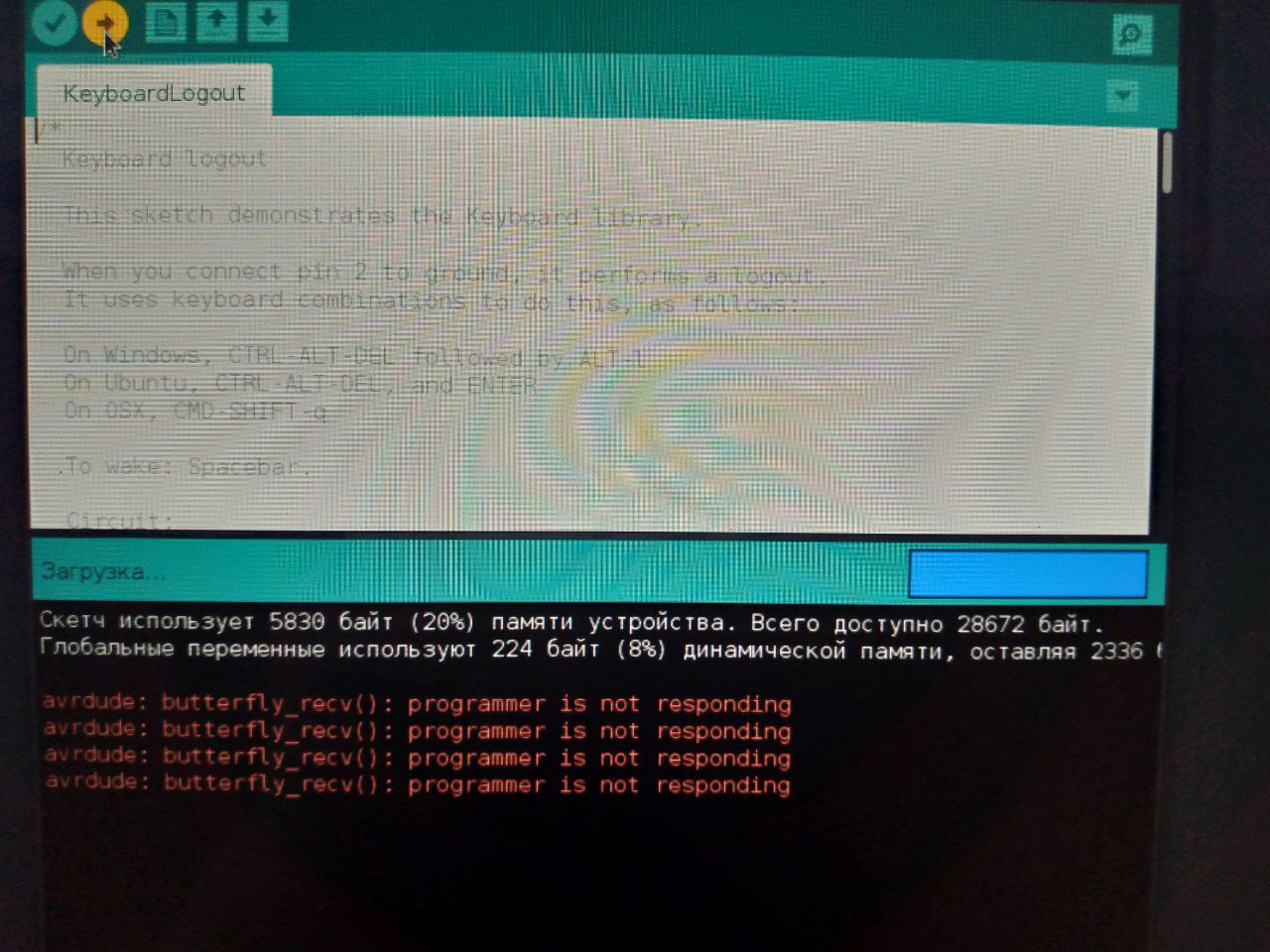

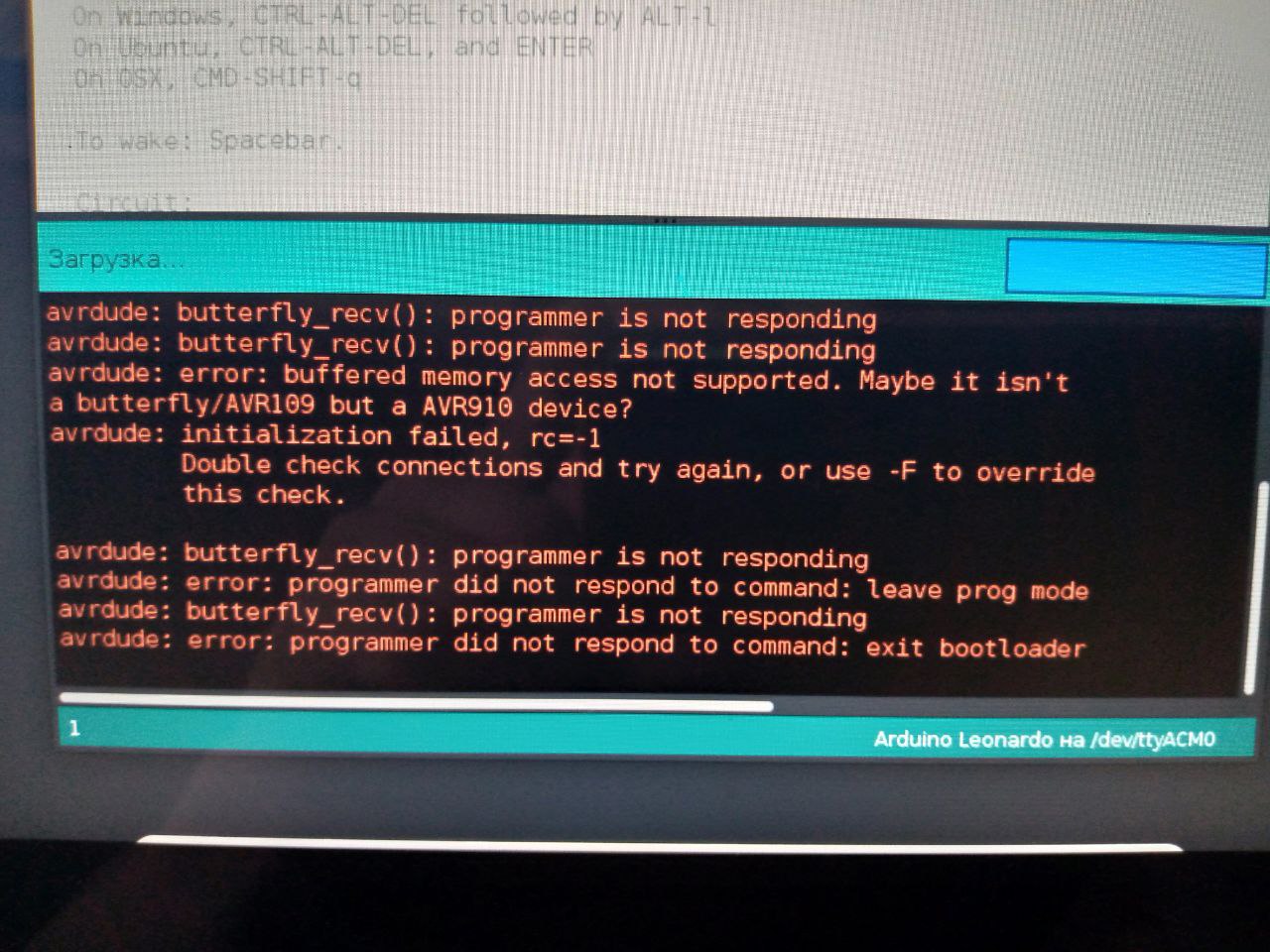

Вот такие ошибки, в чем причина, объясните кто нибудь, пожалуйста

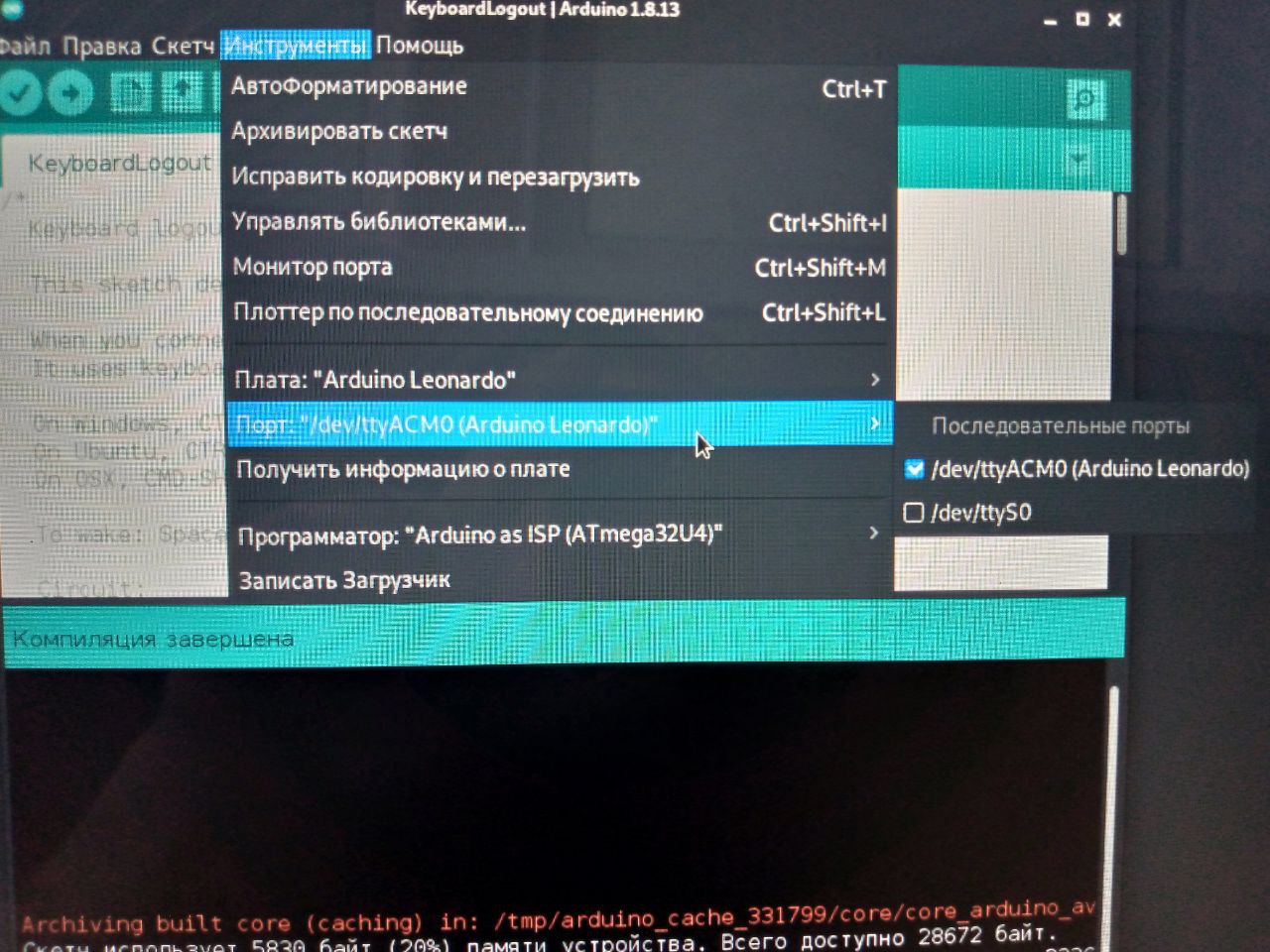

Ничего, что плата другая выбрана? Ты загрузчик выбрал, а не плату

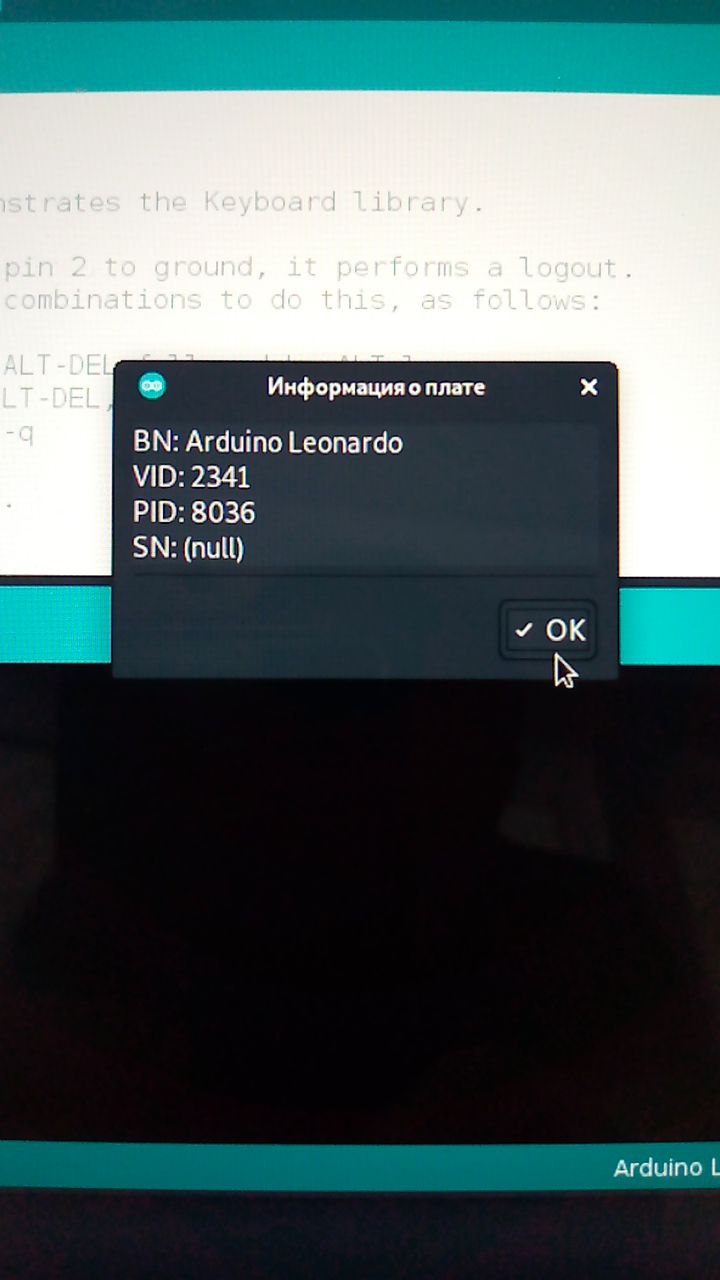

Плату такую же ставлю из списка, это не правильно?

Проблема в том что в ней нет кнопки ресет

Привет, ребята!
Подскажите, хочу подключить ардуину к генератору авто, чтобы узнать его обороты. Оттуда идет сигнал 7,2 вольта и ~300 гц при холостых оборотах мотора, и если дать газу, то поднимается до 500+гц.
На плату я поставил конденсатор, резистор и диод. Сигнал приходит и при 300гц на генераторе, в монитор показывает 250+гц.
Проблема в том, что при повышении оборотов мотора, ардуина понижает герцы, а не повышает

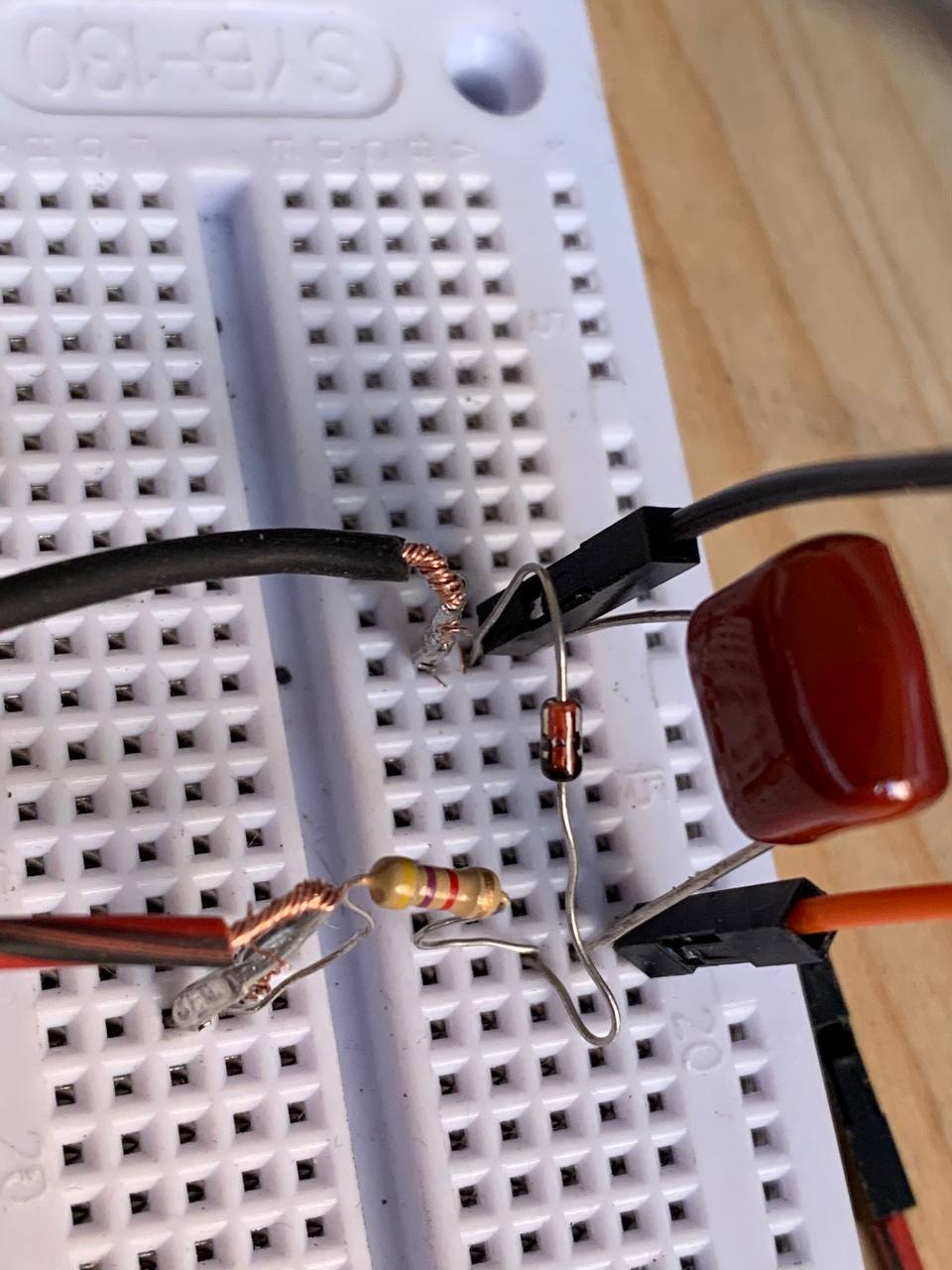

Вот фото платы. Левый красный провод приходит с генератора, левый верхний черный- земля. Оранжевый идет на цифровой пин 9

Правильно ли собрана схема? Нашел ее на зарубежном форуме и там она, вроде работала.

Это не схема :)

Хехе) ну да, не схема.

Написано много. Но не понятно

В двух словах , что измеряем ?

Размер члена резистором меряем

Частоту генератора
