Частоту генератора
Вот, это лучше.
Но там же постоянка, или как ты пытаешься выявить там импульсы ?
Но там же постоянка, или как ты пытаешься выявить там импульсы ?
Size: a a a
2021 March 10
ME
Не постоянка. Это клемма W для тахометра. В зависимости от оборотов увеличивается частота
7
А
7
Нарисуй схему тогда
ME
На входе в плату она 300+, а на выходе в комп уже 250+. Если повышаю ее ( давя на газ), в компе она понижается
7
Нужен формирователь импульсов
7
ME
777Andrej
Нужен формирователь импульсов
Но почему падает частота на выходе при увеличении ее на входе?
7
Но почему падает частота на выходе при увеличении ее на входе?
Ответ выше написал.
7
Частота среза данного фильтра 70 гц
S
Сегодня выборы Инквизитора
Замеченные в ереси лишаются права голоса
Отдано 13 голосов
Для голосования написать @SpanishInquisitionBot команду start (впереди слеш)
Или отдай свой голос тут:
Замеченные в ереси лишаются права голоса
Отдано 13 голосов
Для голосования написать @SpanishInquisitionBot команду start (впереди слеш)
Или отдай свой голос тут:
ME
777Andrej
Частота среза данного фильтра 70 гц
Сейчас проверял и заметил вот что: с 240 до 310гц идет повышение частоты на выходе, а после 310 падает до 40. Неужели, эта схема не рабочая и нужно что-то еще сверху достраивать?
То есть, потихоньку добавляя обороты, идет подъем до 310, а потом обрыв
То есть, потихоньку добавляя обороты, идет подъем до 310, а потом обрыв
B
Сейчас проверял и заметил вот что: с 240 до 310гц идет повышение частоты на выходе, а после 310 падает до 40. Неужели, эта схема не рабочая и нужно что-то еще сверху достраивать?
То есть, потихоньку добавляя обороты, идет подъем до 310, а потом обрыв
То есть, потихоньку добавляя обороты, идет подъем до 310, а потом обрыв
А как частота считается? Софтово.
ME
А как частота считается? Софтово.
Вот код
7
Сейчас проверял и заметил вот что: с 240 до 310гц идет повышение частоты на выходе, а после 310 падает до 40. Неужели, эта схема не рабочая и нужно что-то еще сверху достраивать?
То есть, потихоньку добавляя обороты, идет подъем до 310, а потом обрыв
То есть, потихоньку добавляя обороты, идет подъем до 310, а потом обрыв
Может в третьем чтении :)
Для измерения сигнала нужен формирователь импульсов, которые будет считать арлуинка,
В данном случае применили фильтр , со срезом частоты после 70гц ,
Я хз что оно у вас там считает и как.
Для измерения сигнала нужен формирователь импульсов, которые будет считать арлуинка,
В данном случае применили фильтр , со срезом частоты после 70гц ,
Я хз что оно у вас там считает и как.
ME
777Andrej
Может в третьем чтении :)
Для измерения сигнала нужен формирователь импульсов, которые будет считать арлуинка,
В данном случае применили фильтр , со срезом частоты после 70гц ,
Я хз что оно у вас там считает и как.
Для измерения сигнала нужен формирователь импульсов, которые будет считать арлуинка,
В данном случае применили фильтр , со срезом частоты после 70гц ,
Я хз что оно у вас там считает и как.
:) интересно, что на форуме писали что такая схема заработала у парня того. Буду изучать вопрос с формирователем импульсов
ME
777Andrej
Может в третьем чтении :)
Для измерения сигнала нужен формирователь импульсов, которые будет считать арлуинка,
В данном случае применили фильтр , со срезом частоты после 70гц ,
Я хз что оно у вас там считает и как.
Для измерения сигнала нужен формирователь импульсов, которые будет считать арлуинка,
В данном случае применили фильтр , со срезом частоты после 70гц ,
Я хз что оно у вас там считает и как.
В данном случае они просто понизили вольтаж, чтобы завести частоту в плату для последующей обработки. А причем тут 70гц? Если оно выдает 250-310?
7
В данном случае они просто понизили вольтаж, чтобы завести частоту в плату для последующей обработки. А причем тут 70гц? Если оно выдает 250-310?
Знаете что такое фильтр RC ?.

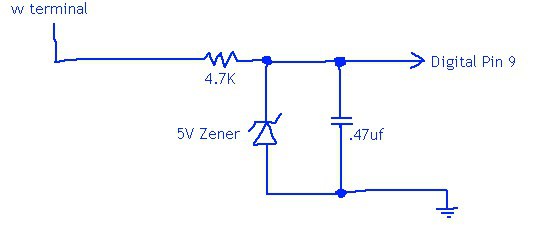

Эта цепочка из резистора 4.7к и кондера 0.47 ,
Образует рц фильтр, в котором в данном случае , происходит ослабление всех частот после 70гц .
Формирователь служит для того , что бы сделать из сложного сигнала "любой формы " меандр.
Который понимает мк .
Эта цепочка из резистора 4.7к и кондера 0.47 ,
Образует рц фильтр, в котором в данном случае , происходит ослабление всех частот после 70гц .
Формирователь служит для того , что бы сделать из сложного сигнала "любой формы " меандр.
Который понимает мк .
