можно было взять esp8266 и i2c adc
Size: a a a
2021 April 29
l
10 датчиков могут потреблять много, но не будут, если подавая в матрице напряжения будешь контролировать количествл вклбченных одномоментно датчиков, пины не сгорят
L
так что, GPIO0 и CH-PD нужно к питанию подтягивать? В СЛУЧАЕ ЕСЛИ МОДУЛЬ БУДЕТ ИСПОЛЬЗОВАТЬСЯ ИСКЛЮЧИТЕЛЬНО ДЛЯ ПЕРЕДАЧИ ДАННЫХ.
=
Там напряжение около 20 кВт, есть откуда взять
=
Напряжение :)
=
Мощность
СT
они при включении инициализируются, если будут в это время нажаты пальцем - не будут реагировать на палец
СT
таблица в разделе Best Pins to Use – ESP8266
https://randomnerdtutorials.com/esp8266-pinout-reference-gpios/
https://randomnerdtutorials.com/esp8266-pinout-reference-gpios/
L
я ее видел. И там явно не esp-01 =_=
=
Это не страшно.
L
ибо у этой модели нету столько gpio
СT
там везде esp8266
СT
"лишние" просто не вывели
L

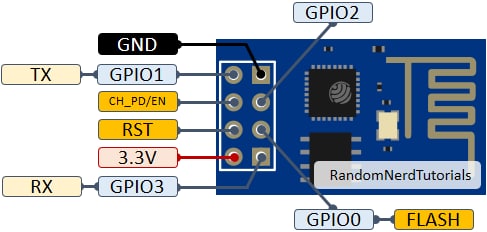

CH-PD в той таблице вообще нету
СT
там же на той странице
L
видел эту таблицу
L
ой схему
L
вопрос совсем в другом
L
к мк по дулючается только rx и tx. Я так понял инвертировано те rx к tx к примеру.
Вопрос заключается вот в чем. Помимо этого нужно что либо к мк подключать? а что к питанию? Чтоб модуль просто работал
Вопрос заключается вот в чем. Помимо этого нужно что либо к мк подключать? а что к питанию? Чтоб модуль просто работал
L
чисто для передачи данных на телефон к примеру
