ET
Ну шо тут скажешь - разберитесь с этим, мне лень (но я б промоделировал в LTSpice, например)
Size: a a a
2021 June 06
D1
да. есть ошибки... разряд емкости тоже хз пойми как
ET

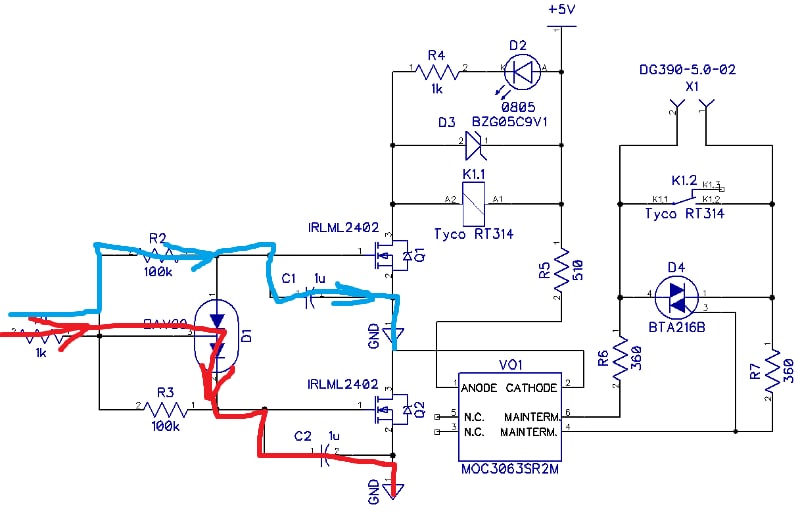

Разряд через диод Д1
Когда на входе высокое напряжение, верхнее плечо Д1 закрыто, и кондер заряжается медленно через 100к
Когда на входе высокое напряжение, верхнее плечо Д1 закрыто, и кондер заряжается медленно через 100к
ET

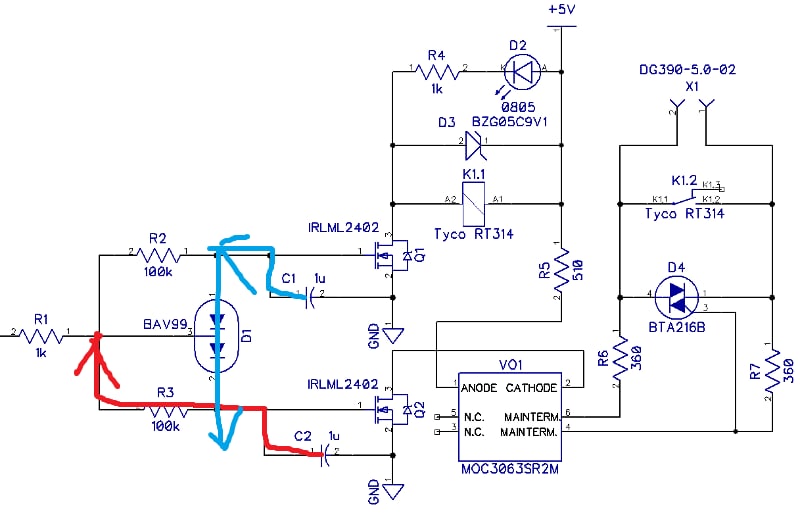

С С2 обратная ситуация - при включении зарядка через диод, при отключении через резистор
ET
По-моему, это гениально)
МК

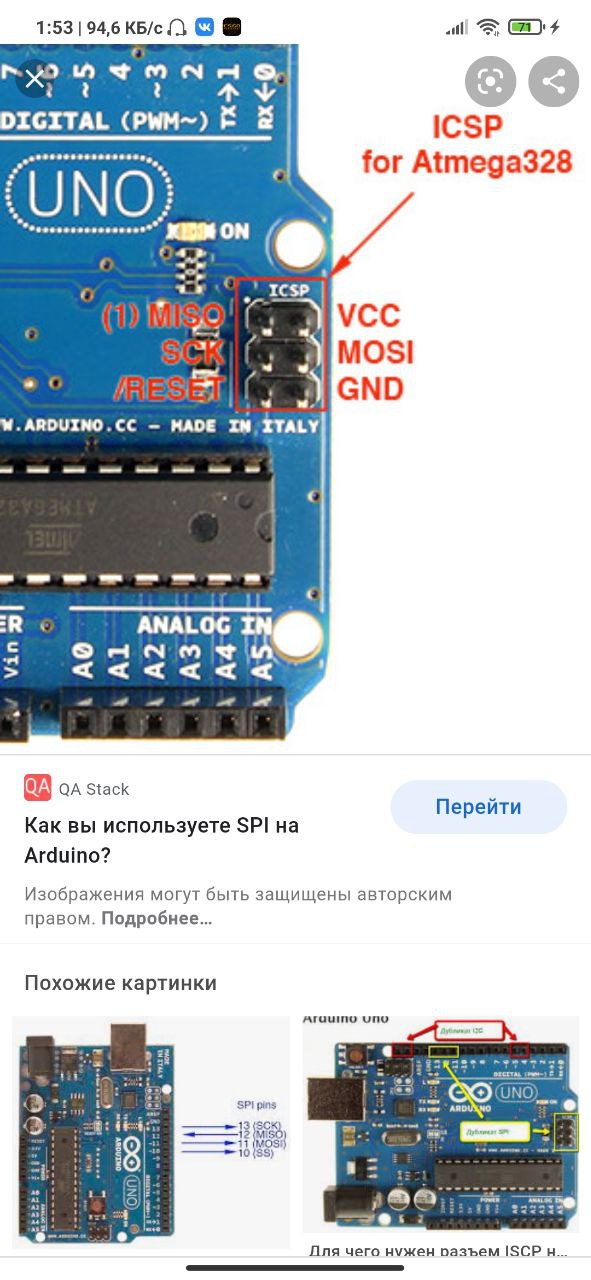

Это же для внешнего программатора ?
МК
Ещё для чего-то используются ?
ET
Ну, наверное, можно задействовать интерфейс SPI
D1
покажи как
2021 June 07
D1
это понятно
D1
на землю как заряд стечет?
ET
Через управляющий вход и резистор на 1к
D1
на управляющем входе обрыв - или нет сигнала - как?
D1
транзистор закрыт - реальнее скажу
ET
Если на управляющем обрыв - никак
Если вопрос безопасности, можно в параллель к кондерам резистор на мегаом
Если вопрос безопасности, можно в параллель к кондерам резистор на мегаом
D1
и сколько стекать он будет так?
ET
Все автоматически закроется (при пропадании управляющего сигнала)
ET
В десять раз дольше, чем через 100к
D1
как раз вопрос стоял сделать автономную схему с кнопки
ET
А вот если управляющий застрял на высоком уровне..
