СT

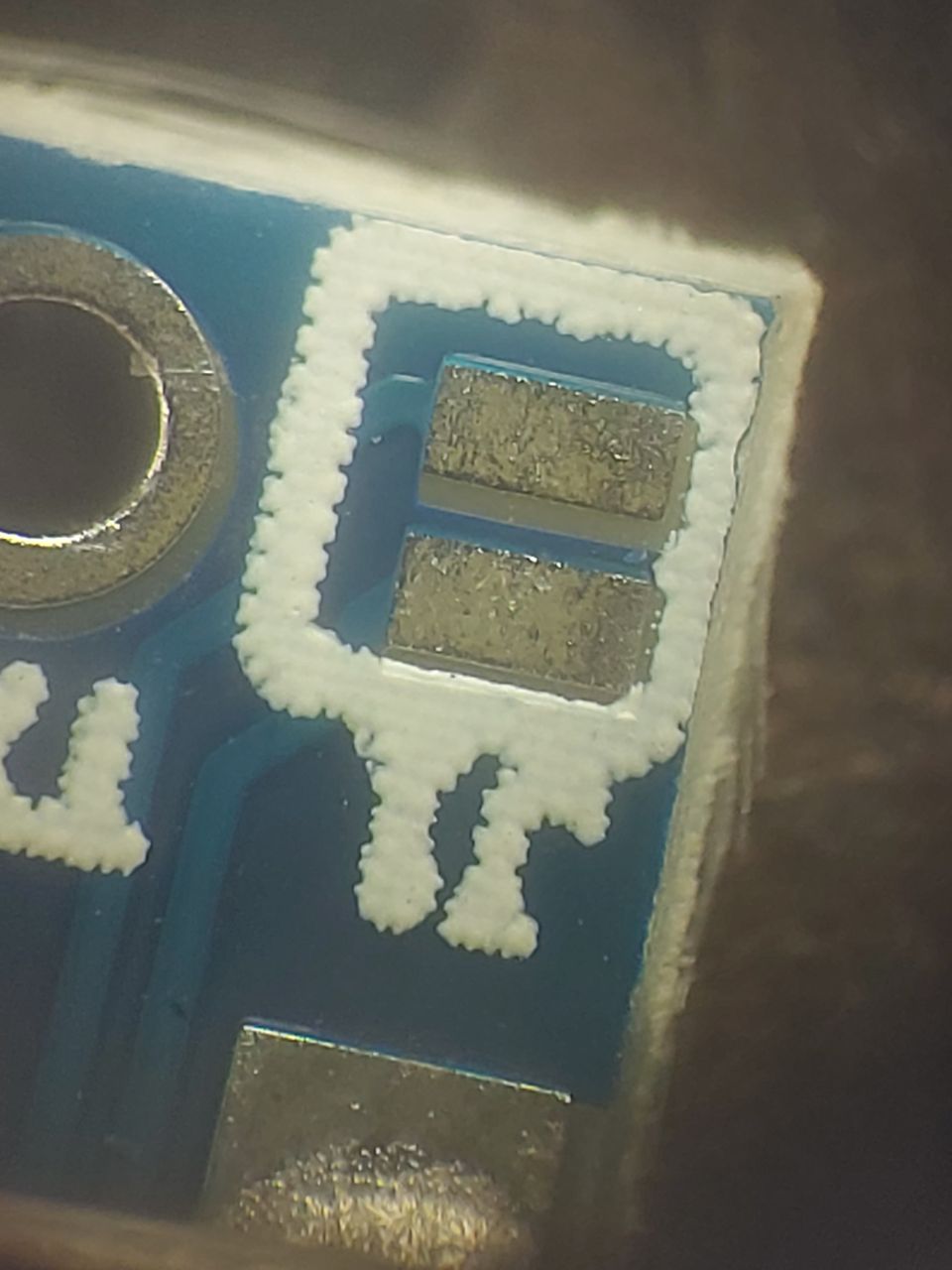

визуально не запаяна? там может быть дорожка, которую нужно перерезать, между полигонами перемычки
Size: a a a
2021 June 11
В
Нашёл вот даже не распакованную
В
Вроде не
В
Ща поближе гляну
В
Нету
СT
мультиметр есть?
В
Загрузил blink, поменяв 13 пин на 9
В
Там пропадает и появляется 4.5в
СT
UVCC найтина microusb или на F2
и промерить обеими полярностями UVCC на VCC
и промерить обеими полярностями UVCC на VCC
СT
можно проще
измерять между GND и VCC
измерять между GND и VCC
В
На юсб порте 4.8в намерял
СT

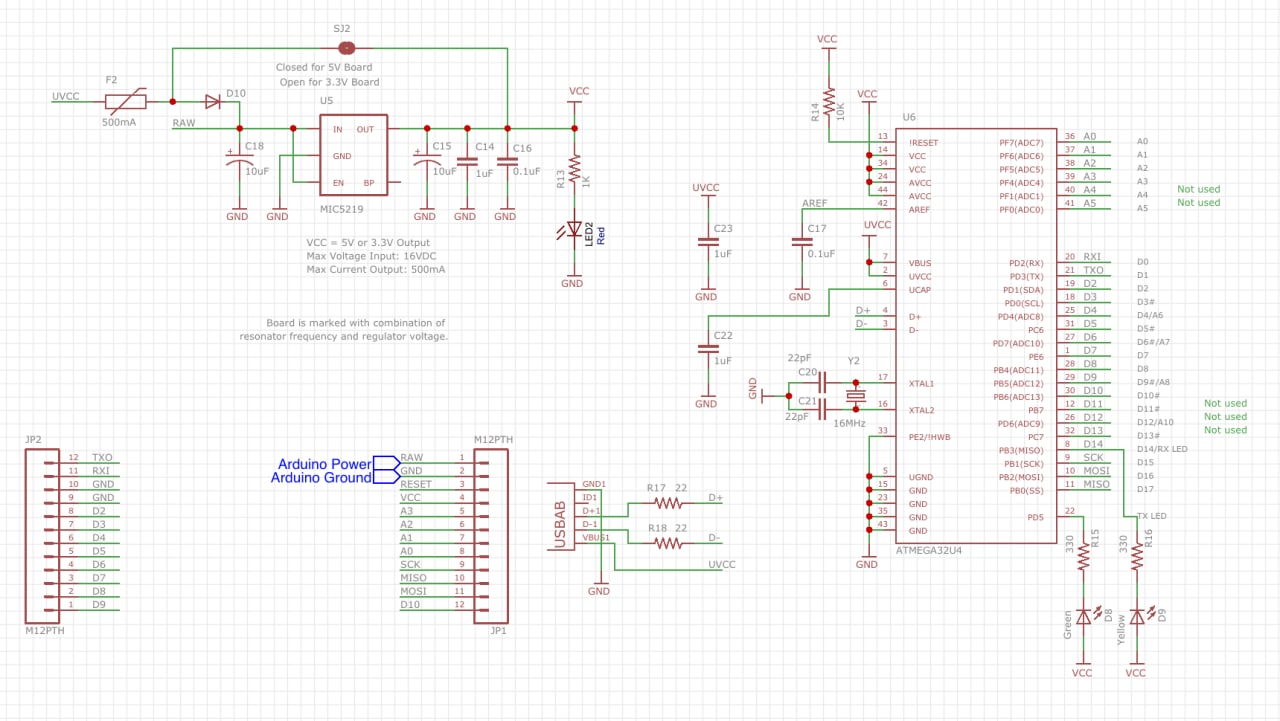

С - схема
там стоит (U5) линейный стабилизатор
который должен выдавать 3.3
который выкорачивается той перемычкой
его выход подключен к VCC
там стоит (U5) линейный стабилизатор
который должен выдавать 3.3
который выкорачивается той перемычкой
его выход подключен к VCC
В
Между uvcc и vcc почти 300мВ
СT
в отключенном состоянии и измерять сопротивление
В
В одну сторону примерно 300кОм, в другую - примерно 5МОм
В
Если чёрный щуп на vcc, мегаомы
СT
похоже не тот LDO запаян или нерабочий
что-то такое припоминаю, у кого-то подобная проблема была
что-то такое припоминаю, у кого-то подобная проблема была
СT
какая маркировка на LDO ?
