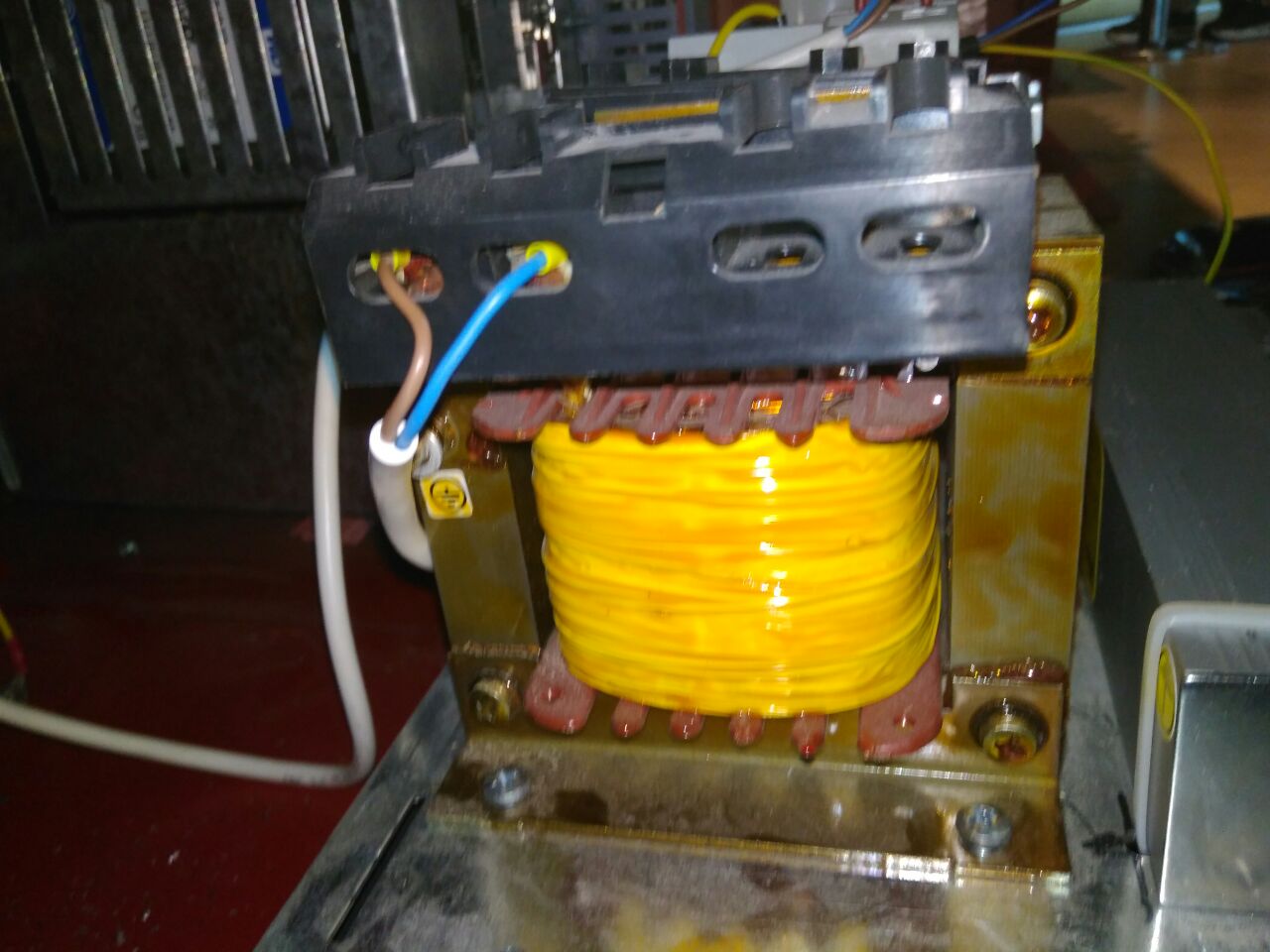

На него приходит из автомата и выходит на блок розеток

Ну гальваническая развязка, там внутри трансформатор с одинаковым напряжением обеих катушек

По схеме оно понятно, но я всегда думал что гальваническая развязка, это две разных катушки на разных частях магнитопровода

А тут получается одна на другую намотана

Ну вообще во многих трансформаторах так, например в блоках питания как правило именно так.

А как быть в случае пробоя, ведь тогда может пробить на вторичку..
Просто у меня прям шаблон трещит, разделяющий и одной катушкой..
Понимаю, слой изоляции, экономия материала и минитюаризация, но шаблон-то не даёт хода мысли..
Сейчас вот вышел из строя удаленно проверил(чужими руками) обрыв в первичной обмотке, по идее при неудачном стечении обстоятельств будем иметь две сгоревших катушки

Ниразу не электрик, все знания укладываются в курс физики и знание что если трогать мокрыми руками непонятные провода, они могут заржаветь)))

Так, подожди

В чего ты вообще решил что вторая обмотка на другом магнитопровод это чем-то лучше? Когда катушка одна на другой лучше идёт передача магнитного поля, без потерь в магнитопроводе. Изоляция достаточна и для разницы напряжения между витками и для межобмоточного напряжения. Пробой в трансформаторе это не рабочий режим, и не может быть спричинкн абсолютно ничем, кроме перегрева обмоток от длительной перегрузки с последующим разрушением изоляции, или резко попавшего в обмотки постороннего предмета типа (пуля-дура). Если все правильно смонтировано, есть аппараты защиты то ничего похожего не произойдёт

А так даже воздушный промежуток не даст гарантии что при пробок одной обмотки останется целой вторая.

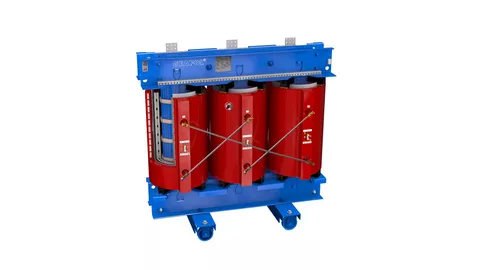

Вгзляните на любой серийный силовой трансформатор, от нескольких Вт до сотен МВт, как правило везде обмотки разных напряжений на одном сердечнике, три фазы - три сердечника

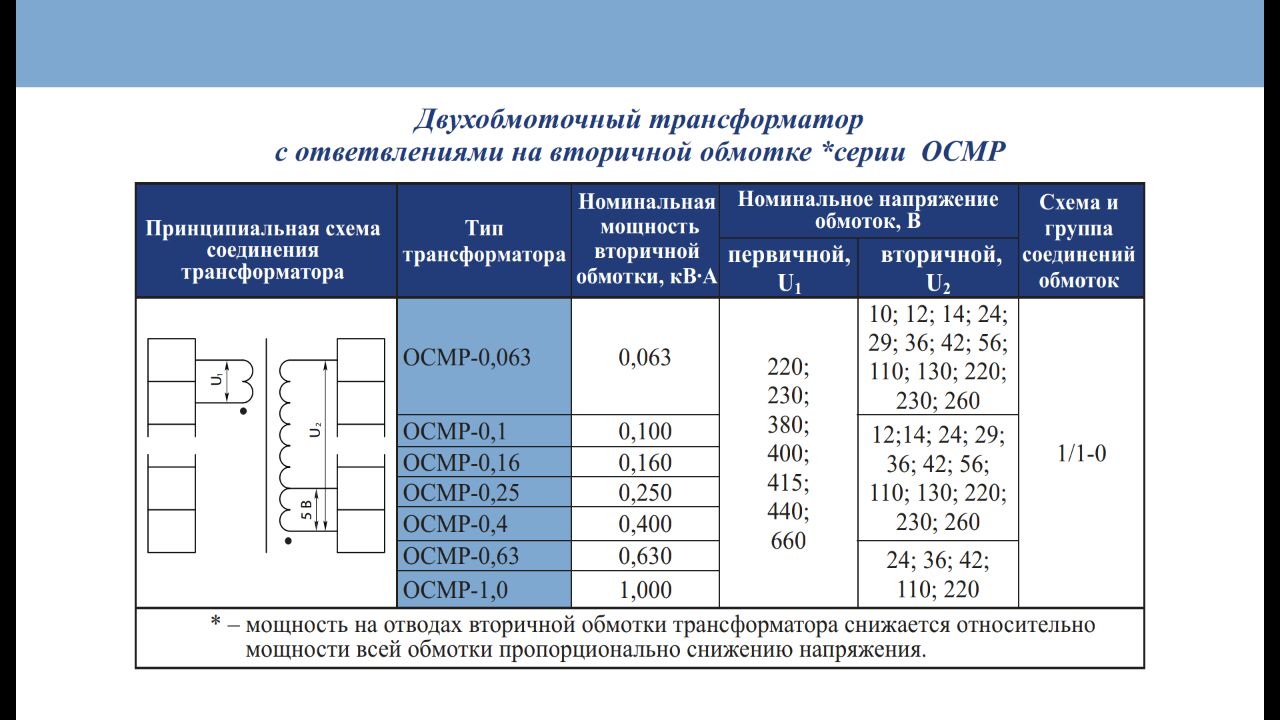

Есть несколько вариантов данной модели разделительного трансформатора, у каждого есть свои плюсы и минусы.
Вы правы в том что ваш тип это трансформатор слегка имеет минус в изоляционных параметрах, но необходимо учитывать что в вашем случае это не строгая необходимость а дополнительная мера безопасности и в случае пробоя ничего страшного не произойдёт.
В торговых автоматах их ставят только потому, что нет возможности обеспечить качественное заземление и есть риск поражения клиента электрическим током, утечка которого происходит через Y конденсаторы в импульсном БП и без гальванической развязки от сети, этот автомат просто не получит сертификат, радует что кто-то это контролирует :)

Спасибо большое за информацию к размышлению..
Земля там одна, что идёт от щитка ВВГшкой
Сейчас начали тянуть отдельные провода на 6квадрат для заземления корпуса..
Чую нужно будет много почитать)))
Как это все снижает риск удара током.

Ну если с трансом то оно в принципе предотвращает удар, но так как не бывает ничего стопроцентного то всё же снижает :)
Что конкретно в данных точках установки есть заземление это хорошо, но автоматы то массового производства, не факт что в соседнем здании оно будет и вообще не факт что оно заземление а не зануление ;)

Сами импульсные ИБП не являются гальванически развязанными ибо требуют в своей конструкции применения Y конденсаторов для снижения импульсных помех, что в результате даёт потенциал в ~100-180В на корпусе/общем проводе БП относительно земли и такие блоки не должны использоваться без заземления (это-же касается компьютерных, ноутбучнух и т.п.).

И как раз поэтому, в результате импульсных помех может фонить тот треминал в котором нет такого транса, а усилок для аудио стоит в другом конце магазина..
Даже если тянешь витую просто по полу, чтоб исключить наводки от ламп, часто встречается такое, что разница потенциалов между терминалом и усилком 35-45 вольт и соответственно нельзя пользоваться этой линией..
Усилок уходит в защиту, а терминал начинает ощутимо кусаться

ну значит нужно использовать экранированый кабель и заземлять екран.

И заземлять только в одной точке, правильно же, чтоб избежать тока по экрану, который может сжечь этот экран, при увеличении наводок и возрастании тока в фольге.
Все правильно?

да хоть в десяти точках его заземляй
