Это ЮСБ микрофон, на нем есть мониторинг
Так
Size: a a a
2020 October 31
b
Состоит микрофон с 3-х основных блоков, 1) предусилитель для электретного капсуля
I
Мониторинг аналоговый выход
b
2) ЦАП/АЦП с юсб вместе ( + к ним же флешка епром)
b
3) усилитель мониторинга
I
Где у тебя шум?
b
Мониторинг аналоговый выход
да, но он идет не напрямую с предусилителя капсуля, а проходит ЦАП/АЦП ибо там домешивается звук с компа
b
Шум на выходе мониторинга, микрофонная часть работает нормально
I
Понял
I
Ппц
b
ЦАП АЦП - CM6500B
Усилитель для наушников - LM4808
Пред усилитель - MAX4475
Усилитель для наушников - LM4808
Пред усилитель - MAX4475
вот кто есть кто
b
Без осцыла тут уже ничего не сказать. Если есть сигнал нормальный на выходе цап-а тогда дело в усилке, если нет - дело в цап-ной часте основной микрухи
I
Я думаю там на выходе не просто операционник. Там фильтр на операционнике
b

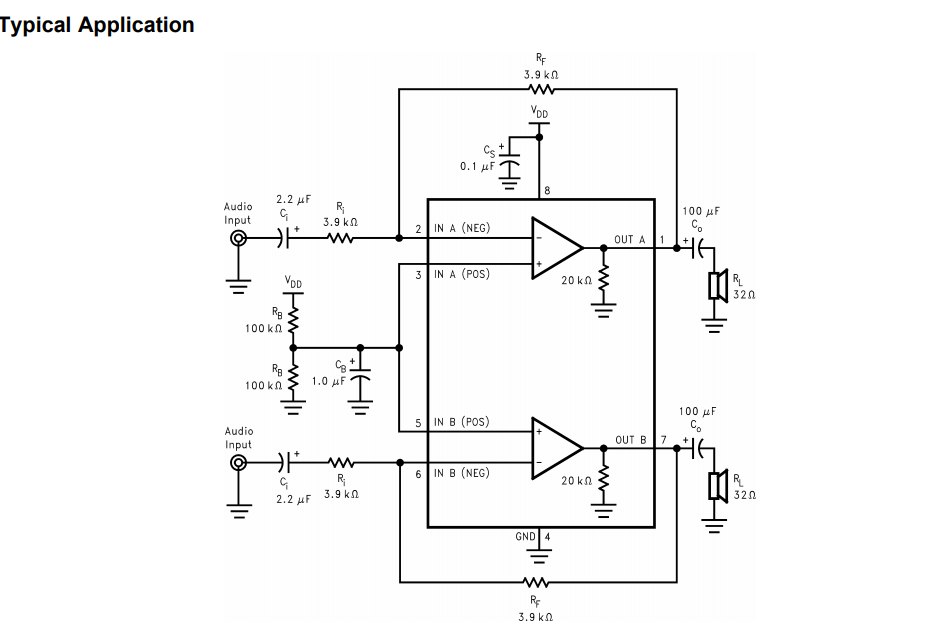

LM4808 - Low Voltage High Power Audio Power Amplifier
b
b
на все есть даташиты)
I
на все есть даташиты)
Обвязку операционника погляди
b
Насколько я натыкал там все в норме
b
потом еще попробую керамические емкости поменять
b
а то их на плате все равно не замерить
