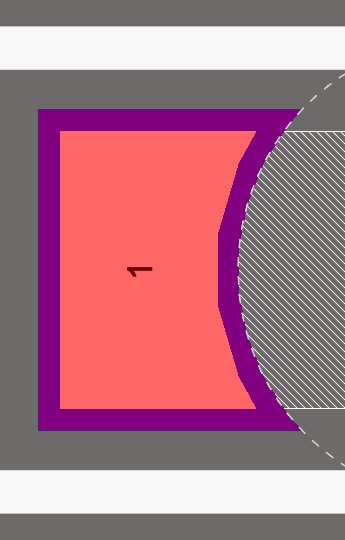

у меня тут вопрос - почему нельзя сделать круглое сверловкой? оно точно сильно мешает площадкам или плате? или это вопрос религиозный, что оно должно быть квадратное?

линза на светодиоде квадратная

если вырез не металлизированный, то получается есть желание сделать его менее 0.8 мм?

с обратной стороны сенсорная поверхность и это потеря полезной площади. Мало того, что она продырявлена 160 раз...боль

хорошо, квадрат в круг не вписывается?

тогда не будет соблюдаться зазор pad to hole, футпринт бы посмотреть и даташит

окей, тут уже я не проектировщик платы

вопрос не в том, религия или нет и почему я вообще так делаю. Если есть сверло 0.3мм для того чтобы образовалось 0.2мм металлизированное, то почему им нельзя делать неметаллизированные отверстия?

да. это самый притичный момент, что запиливать пады низя. особенно на автомате.

можно думать головой а вообще есть  футпринт в даташите рекомендуемый

тут точно нет мешанины фрезировки, сверления, металлизации для разных целей на разных этапах производства?

я опять вас наверное удивлю, но можно делать так для любой формы

да можно

ну может и есть, но я же потому и спрашиваю

да, но я тут просто с дивана смотрю на жипеги какой-то платы. я не ее конструктор. штучное ручное монтирование можно любой пиздец по вкусу творить. но это решать именно кто ее делает и потом будет монтировать

нет нельзя

оргументы?

1. slot - это вырез. любой формы. фрезировка.
2. сверление сверлом. часто мелкие отверстия - это сразу металлизация в качестве сигнальных
3. надо помнить, что даже если сверел много (вроде классика шаг 0.05 мм. хотя китайцы иногда пиздят мол можно любое. но я так понимаю тут тупо игра на том, что там примерно допуск будет всегда 0.02-3 + надо всегда помнить про бла бла бла лужение металлизацию и прочую херню), то фрез может быть не так и много. плюс вырезы могут быть чисто технологические с большим похуизмом на допуски (ну я вот всегда обычно вижу, что есть вход и выход. съем идет чистый, но как бы хвостик может остаться. как и видно как она всверливалась для входа. хотя мб в некотором процессе могут и специально сверлить вход под фрезу лол).
4. фрезировка скорее всего выполняется на поздних этапах. но это по-идее надо спрашивать технологов производителя + так же можно по вкусу вертеть ее за деньги.

паяльный станок возражает?
