Собрал спидометер на ардуино на шаговом даигателе.. все работает супер но как только завожу мотор показывает непонятно что. Очень много помех. Мотоцикл ява зажиганея cdi
питание надо смотреть. фильтры ставить и конденсаторы по питанию
Size: a a a
2018 June 20
VA
Питанея вообше отдельное на ардуино
MD
такой
MD
есть вопрос, посоветуйте магазин с ардуино нормальный в мск
EG
есть вопрос, посоветуйте магазин с ардуино нормальный в мск
чип-дип дорого?
MD
да и мизерный асортимет
EG
Питанея вообше отдельное на ардуино
тогда надо посмотреть в сторону оптронной развязки
EG
это предположение только
ИМ
Питанея вообше отдельное на ардуино
Все неиспользуемые ноги сажать на землю надо и ставить фильтры на длинные линии + использовать экранирование
VA

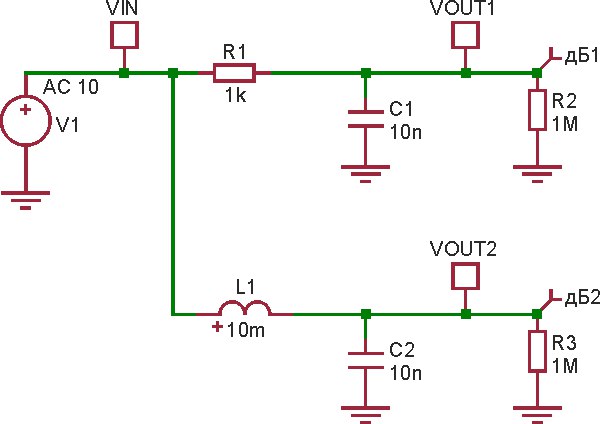

Фильтры это как именно?
ИМ
От ВЧ пульсацмй
VA
Обясните пожалуйста подробнее так как я в этом начинающий еще
ИМ
ИМ
Там база, которую надо понять. Борьба с помехами - это непростая тема. Надо пробовать и желательно с осциллографом, иначе не будет ни понимания, ни результата. Тетодом тыка можно получить результат, но это неправильный путь.
ИМ
Ну и нужно понимать что за схема и откуда могут прийти помехи и какие, электрические или электро-магнитные
ИМ
И стоит пробовать последовательно, от простого к сложному: сделать питание от батареи; неиспользуемые линии портов мк посадить на GND; металлический корпус; экранированные проводные линии; фильтры на I/O линиях (на всех, кто имеет длинные провода, где может наводиться эдс); гальваническая развязка; программные фильтры (если надо).
VA
Спасибо буду пробовать🙂
ИМ
Если будут вопросы в процессе, могу попробовать пояснить. Есть некий опыт в этом, но конкретного решения по этому вопросу не существует, только после анализа
