как минимум на tx проца пригодится, чтобы не срало в линию, пока порт не сконфигурён
Size: a a a
2020 April 13
GB
l
Grzegorz Brzęczyszczykiewicz
это с RE/DE
GB
Да вроде и драйвер 485 был от максима, вроде и подтяжки терминаторы, покуда не подтянул со стороны контролера - была чернь
GB
это с RE/DE
R
GB
а как это работает? пуш пуль вроде ж?

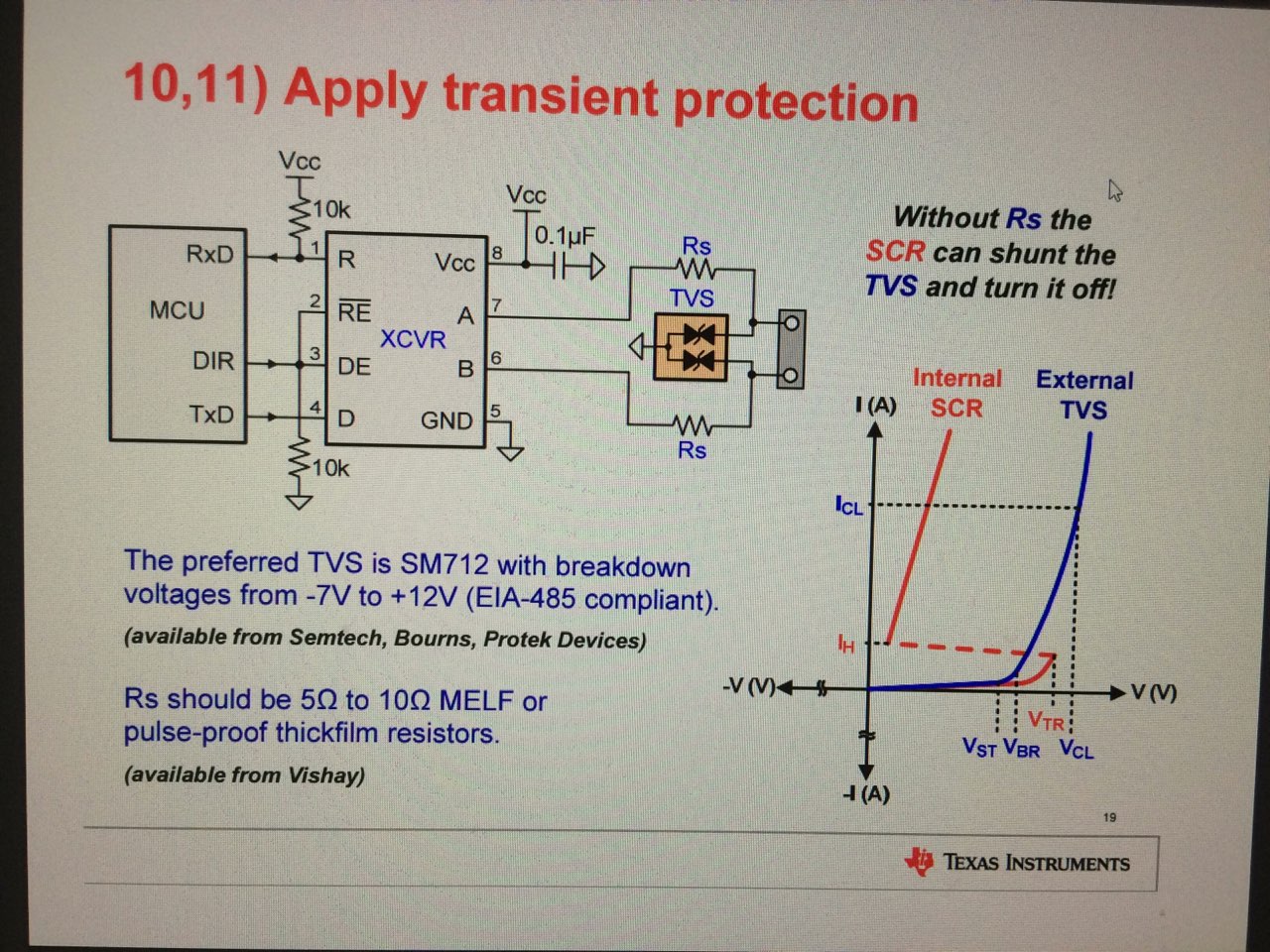

Резисторчик подкинь на 4,7-10к
l
Grzegorz Brzęczyszczykiewicz
R
когда у тебя #RE в 1, R в свободном плавании. в схеме выше оно не так, там приёмник работает всегда
l
и ему просто нужна растяжка чтобы не шалить
GB
и ему просто нужна растяжка чтобы не шалить
Да!
GB
Где тут + поставить?)
DS
и ему просто нужна растяжка чтобы не шалить
+
Г
Execute changes.
Плюс у тебя ошибки в проекте остались.
Плюс у тебя ошибки в проекте остались.
перекинул. Вроде бы все нормально
l
может лучше о защите поговорим? кто как защищает 485/422 ?
GB
может лучше о защите поговорим? кто как защищает 485/422 ?
Сам порт от «выгорания» ADUM + DC/DC
l
мы уже дошли до такого
l
l
и всё равно если рядом молния херачит, то порт сгорает
l
Grzegorz Brzęczyszczykiewicz
Сам порт от «выгорания» ADUM + DC/DC
это само собой
a
l
хотя конечно не всегда сгорает, но чаше чем хотелось бы. не смотря на упоротоую защиту, правильную землю и всё остальное
