так может они выбраны неправильно? Т.е. Они работали на линейном частке характеристики?
нет
Size: a a a
2020 April 15
AD
AD
нет
Так чего они отпаивались? От одного импульса они скорее сгорят, но не отпаются. Ведь нужно передать энергию с кристалла на поверхность, потом прогреть припой до расплавления...
Чет тут не так...
Чет тут не так...
l
Так чего они отпаивались? От одного импульса они скорее сгорят, но не отпаются. Ведь нужно передать энергию с кристалла на поверхность, потом прогреть припой до расплавления...
Чет тут не так...
Чет тут не так...
пробивались при более низком напряжении. брак или подделка. на л2-56 совершенно шизанутая вах была
AD
пробивались при более низком напряжении. брак или подделка. на л2-56 совершенно шизанутая вах была
Эгеш...
4

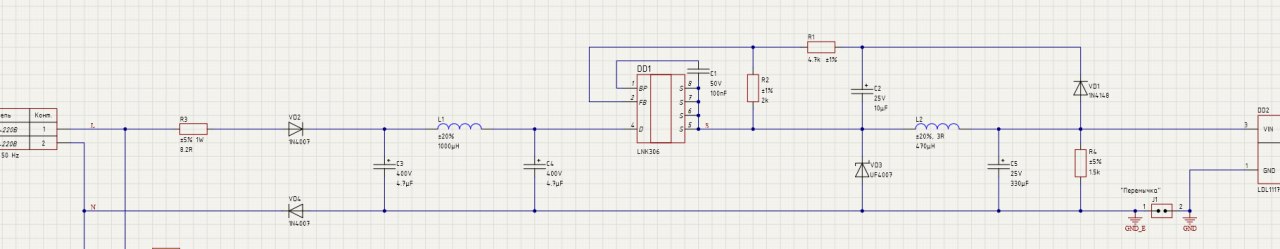

Делаю buck 220 to 5 на lnk306, постоянно уходит в перезагрузку каждые 1000мс и на выходе полцчается такая пила. На FB напряжение не поднимается выше 0.4В, хотя по ДШ там должно быть 1.65 при правильной работе. Вешал разную нагрузку, проверял схему на кз, менял делитель и конденсатор на ФБ, срабатывает защита и перезагружается с той же частотой
4
4
Что может быть с обратной связью, насколько там критично esr конденсатора?
4
На выходе должно быть постоянное 5.75, но даже так не поднимается выше 3.5
ND
футпринт правильный? FB на 4 пине
4
4
AD
Попробуй самое простое- увеличить емкость BP, может ему мало, он по просадке питания на нем рестартует?
AD
И чего у тебя за дроссель там? Может он насыщается? У LNK вроде внутри есть считывание тока. Если закончатся идеи- впаивай шунт последовательно с дрочелем и смотри ток, да нам показывай.
GB
Делаю buck 220 to 5 на lnk306, постоянно уходит в перезагрузку каждые 1000мс и на выходе полцчается такая пила. На FB напряжение не поднимается выше 0.4В, хотя по ДШ там должно быть 1.65 при правильной работе. Вешал разную нагрузку, проверял схему на кз, менял делитель и конденсатор на ФБ, срабатывает защита и перезагружается с той же частотой
Есть у меня нехорошее предчувствие, что не получится сразу получить 5В, на накачку как-то маловато будет. Мои мысли - увеличить напряжение до 12В, поставить понижайку с 12 на 5
GB
На входе все вроде норм, падения на 30В такими и должны быть по ДШ при работе и питание допускается от 85В, но делает 1 или 2 импульса и уходит на рестарт
Я так подозреваю, что это дежурка?
AD
Коэфициент заполнения при 310В будет порядка 1%. Должно работать. Может с пропусками, но будет.
Среднеквадратичное там 220В, так что должно работать.
Но можно ОС на 12В попробовать переделать временно, проверить.
Среднеквадратичное там 220В, так что должно работать.
Но можно ОС на 12В попробовать переделать временно, проверить.
4
Grzegorz Brzęczyszczykiewicz
Есть у меня нехорошее предчувствие, что не получится сразу получить 5В, на накачку как-то маловато будет. Мои мысли - увеличить напряжение до 12В, поставить понижайку с 12 на 5
Попробую, но вообще 5в тоже должно тянуть, прогой от power integrations номиналы расчитывал
AD
Попробую, но вообще 5в тоже должно тянуть, прогой от power integrations номиналы расчитывал
Смотри ток в дросселе, кидай сюда скрины.
4
Grzegorz Brzęczyszczykiewicz
Я так подозреваю, что это дежурка?

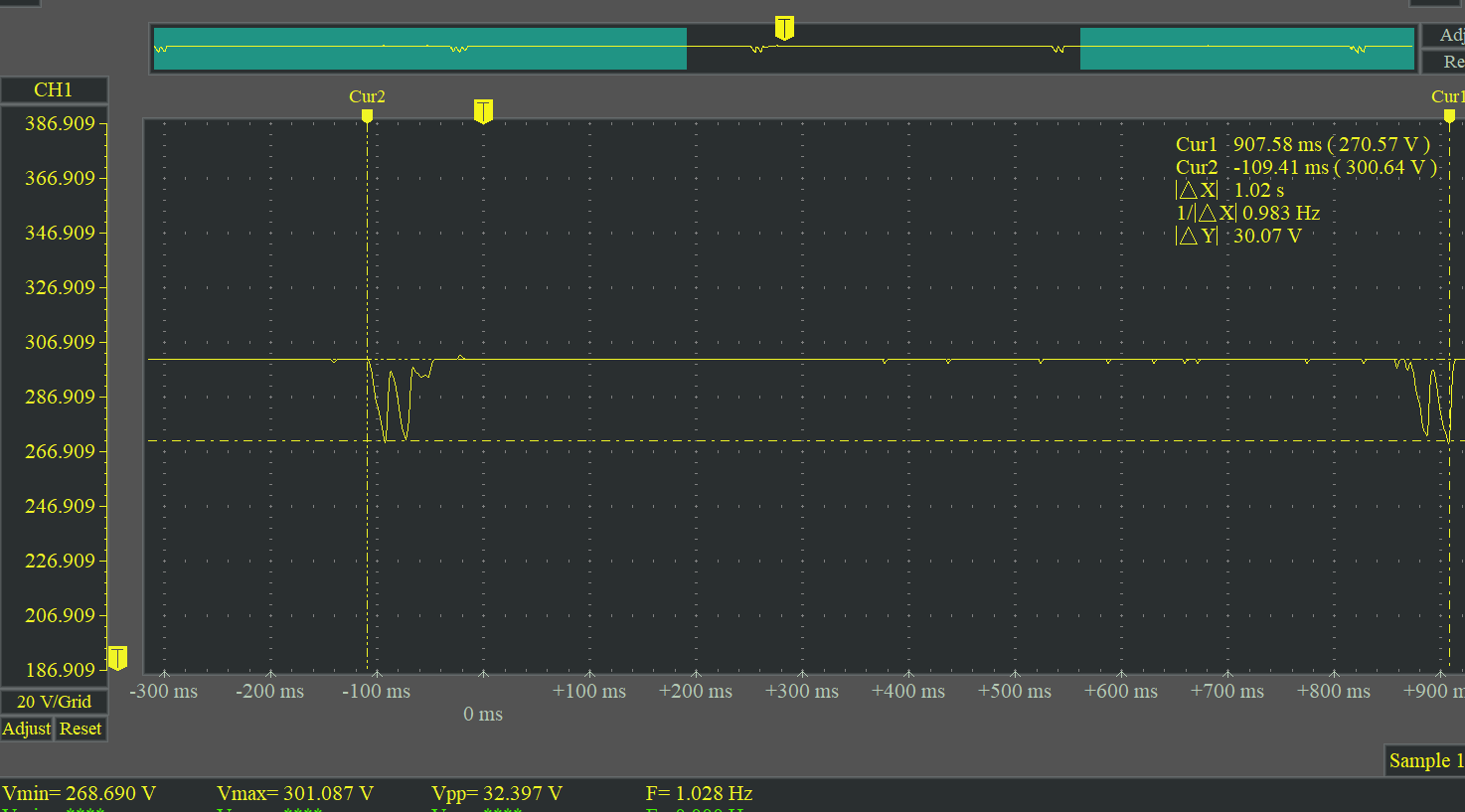

Это напряжение на входе микросхемы после фильтров (drain)
