GB
Смотри ток в дросселе, кидай сюда скрины.
Там скорее всего «гантели»
Size: a a a
2020 April 15
GB
В прочем, onsemi на похожую серию микросхем делает 12, потом понижает, а им я больше верю чем PI
GB
Это напряжение на входе микросхемы после фильтров (drain)
Я о назначении преобразователя
4
Grzegorz Brzęczyszczykiewicz
Я о назначении преобразователя
Как основное питание, преобразователь будет питать stm через ldo
4
Grzegorz Brzęczyszczykiewicz
Я так подозреваю, что это дежурка?
Нужен очень компактный бп, поэтому так
GB
Нужен очень компактный бп, поэтому так
LDO сильно много места не займёт
4
Grzegorz Brzęczyszczykiewicz
LDO сильно много места не займёт
Ldo как раз стоит за ним, я к тому что без трансформатора
GB
Ldo как раз стоит за ним, я к тому что без трансформатора
Тогда ок. Поднимай до 12
AD
Отсоедини LDO, подключи нагрузку небольшую. Избавь схему от всего, что может влиять, тогда смотри еще раз.
GB
GB

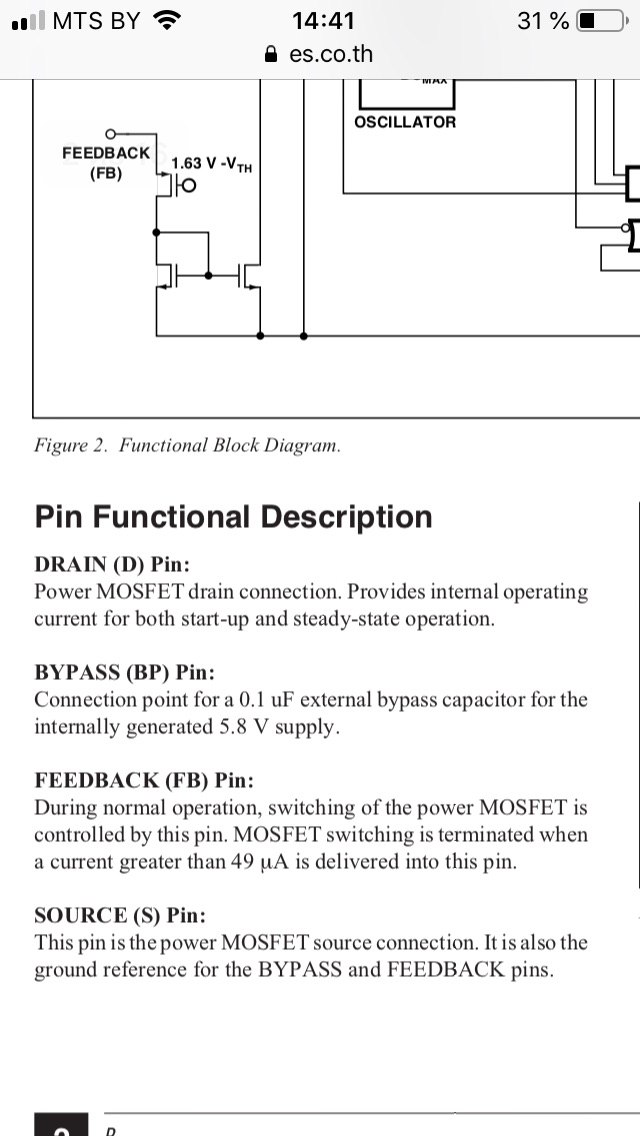

Ничего что BP pin 5.8V?)
4
Отсоедини LDO, подключи нагрузку небольшую. Избавь схему от всего, что может влиять, тогда смотри еще раз.
Пробовал, перемычку как раз для этого предусматривал, но самое интересное что при всех изменениях частота перезагрузки оставалась неизменной 1Гц
4
Решил проблему! Заменил 1n4148 на uf4007
4
4
Grzegorz Brzęczyszczykiewicz
Насколько понял там ставился конденсатор для внутреннего опорника, который как раз генерирует 5.8в, нет?
GB
Насколько понял там ставился конденсатор для внутреннего опорника, который как раз генерирует 5.8в, нет?
Да, тоже пересмотрел внутренности
4
Спасибо, кто отозвался)
AD
Решил проблему! Заменил 1n4148 на uf4007
Айепта! Красава! Да, он пробивался всякий раз! черт, я невнимательный, даже не подумал.
Когда ключ открыт у тебя на левом конце дрочеля +310В(+5В BP voltage) в пике, а на правом +5В.
Хорошо, что все не выгорало, ток не тек через резисторы делителя, или через каки-ето внутренние диоды МС.
Когда ключ открыт у тебя на левом конце дрочеля +310В(+5В BP voltage) в пике, а на правом +5В.
Хорошо, что все не выгорало, ток не тек через резисторы делителя, или через каки-ето внутренние диоды МС.
GB
Решил проблему! Заменил 1n4148 на uf4007
Ёпрст! Тоже не обратил внимание
AD
Двойку нам обоим, это проверка на вшивость была)
