DR
Это слишком жестоко
Size: a a a
2020 April 29
I

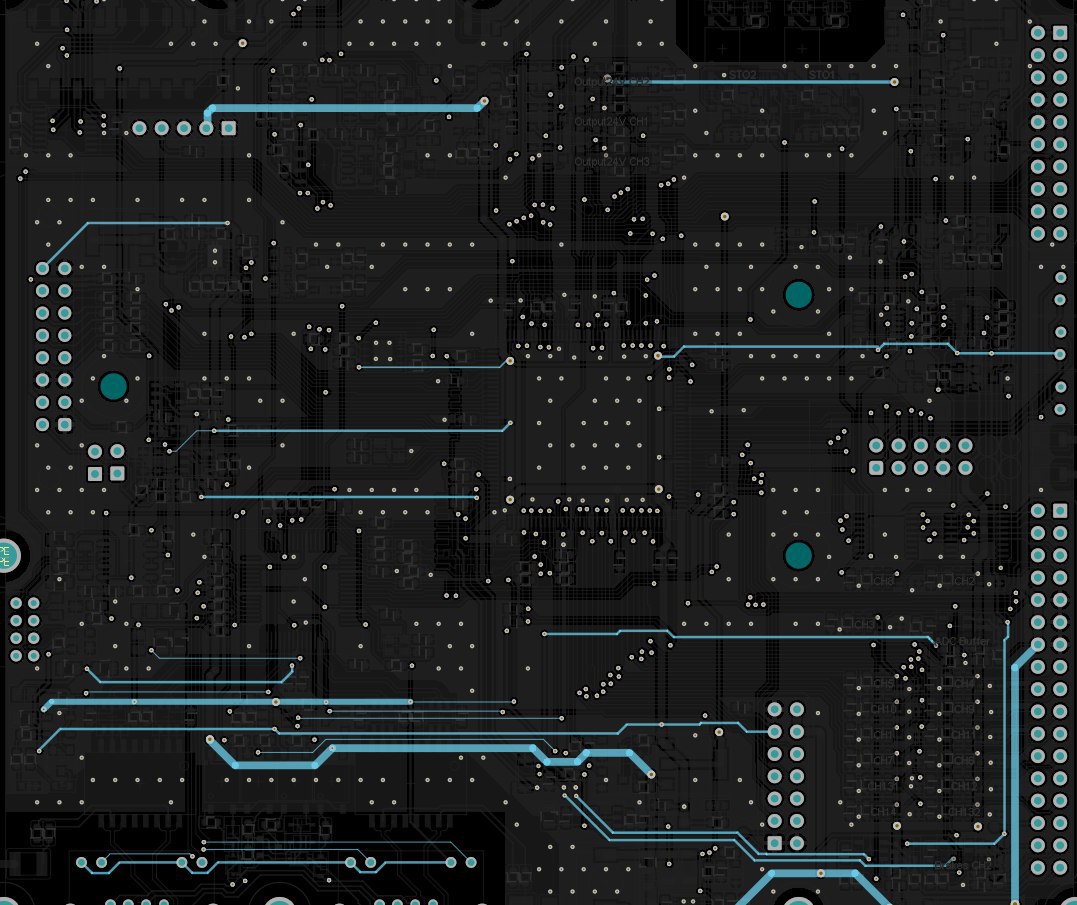

слой питания
I
ну так
DR
Мне больше интересно, как человек в принципе добрался до разводки многослоек
I
фрилансер
I
но, я чувствую школу. На одном слое все проводники горизонтально, на другом - вертикально.
A
Ilya
но, я чувствую школу. На одном слое все проводники горизонтально, на другом - вертикально.
есть старая практика такая
I
я понимаю, она даже имеет смысл
A
это еще с КБ различных идёт
A
Ilya
слой питания
забавно, местами ширину одной линии питания меняет человек, видимо, обдумывал даже разводку)
I
это еще с КБ различных идёт
ну вот я про то же, что я такое видел от представителей "старой школы".
A
да, а GND так же на другом слое ? :D или plane догадался сделать?
I
забавно, местами ширину одной линии питания меняет человек, видимо, обдумывал даже разводку)
GND там полигон
A
это еще с КБ различных идёт
И минимизирует наводки.
Плюс DIP корпуса просто было разводить подобным образом.
Плюс DIP корпуса просто было разводить подобным образом.
A
Ilya
GND там полигон
ну здесь хотя бы зач0т )
I
Кстати, мне через Plane не удобно, я все равно сигнал делаю.
I
там вроде в требовании к ПП было залить полигоном прям написано
T
ну has no effect там сильно преувеличено. вот длинные хвосты до конденсаторов — это куда хуже
DR
Ну хоть земля не дорожками и на том спасибо
T
подключение земли к конденсаторам там не видно, кстати
