А что вас удивляет? :)

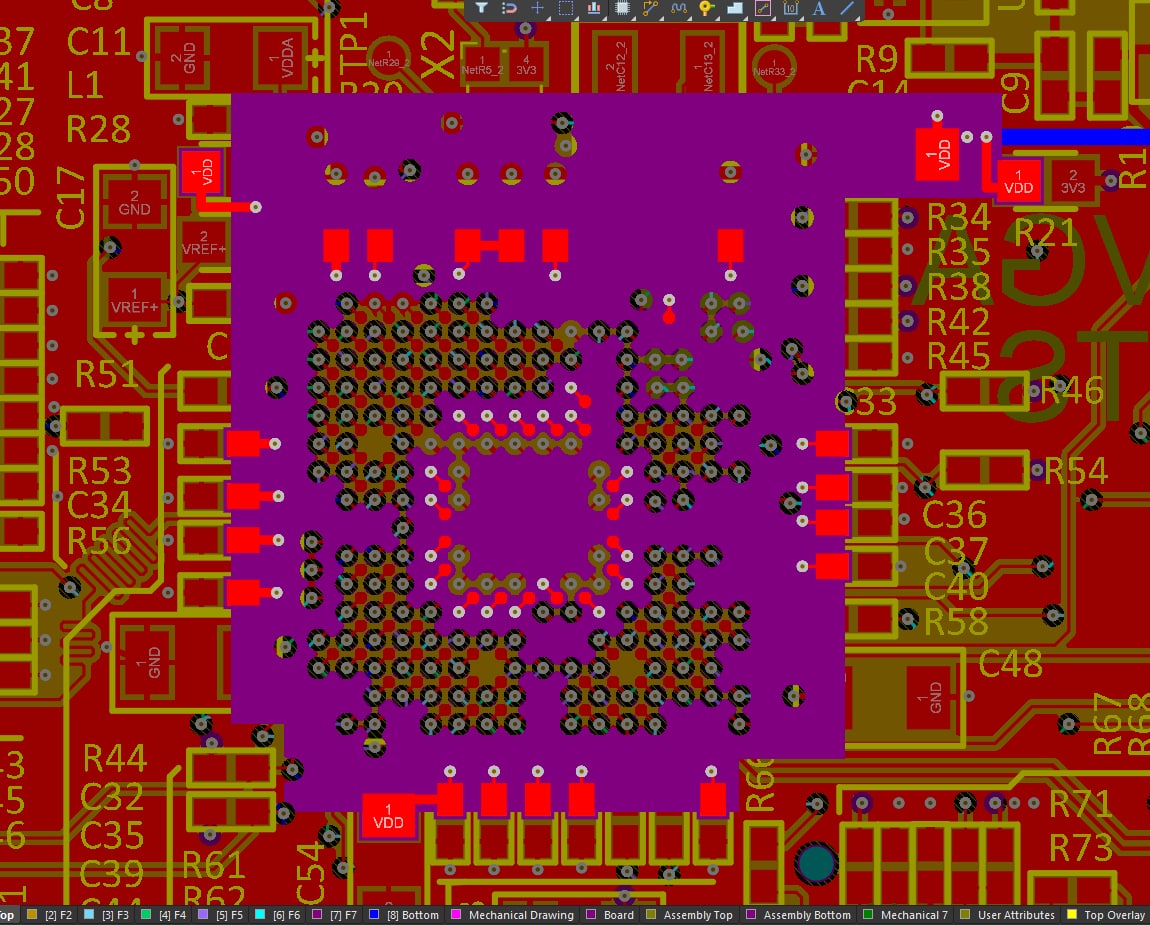

Гляньте рекомендуемые декапы от ксайлинкса на их фпга: малое количество здоровых емкостей, которые спокойно можно располагать по сторонам, оставляя бот полностью свободным. Хитрость в том, что чаще всего нет необходимости обеспечивать pdn на супер низких значениях на частотах после 100-200МГц, поскольку паразиты пинов вам все равно не позволят прыгнуть выше головы. Роль декапа берут на себя банки уже на субстрате

Иными словами: импеданс PDN критически важен, но также нужно понимать, где эта важность применима

>И какой именно цинк?

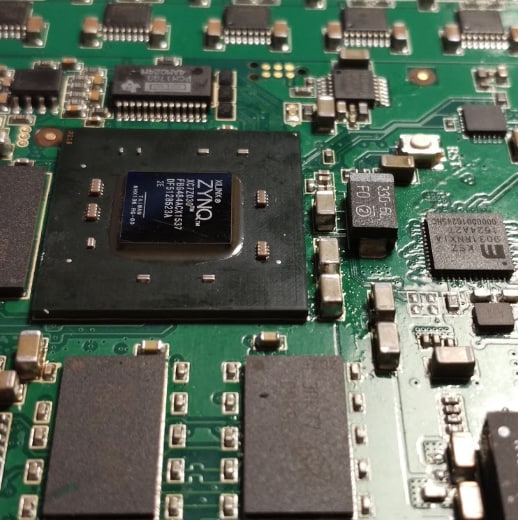

Z-7020

Если не ошибаюсь, то там нет возможности стабильные 48МГц получить.

ну встроенный юсб бутлоадер кактто работает, причем весьма успешно

всё, разобрался.
если руками выставить нужные делители/множители, и забив на кубовские эрроры сгенерировать проект, то всё работает.

Всем привет, ищу аналог вот этой сборки, но подешевле )
может попадалось кому?

https://www.ti.com/product/UC3610

https://www.digikey.com/en/products/filter/diodes-bridge-rectifiers/299

а так пробовал искать?)

Если планируется много датчиков то рекомендую использовать трехжильный кабель для постоянного питания.
Есть еще вариант паразитного питания когда после команды запуска преобразования линию DQ принудительно подтянуть к 5 В.

рука-лицо, пробовал но на другом сайте, там не нашел (

спасиб

С побайтовой записью может быть только SRAM.

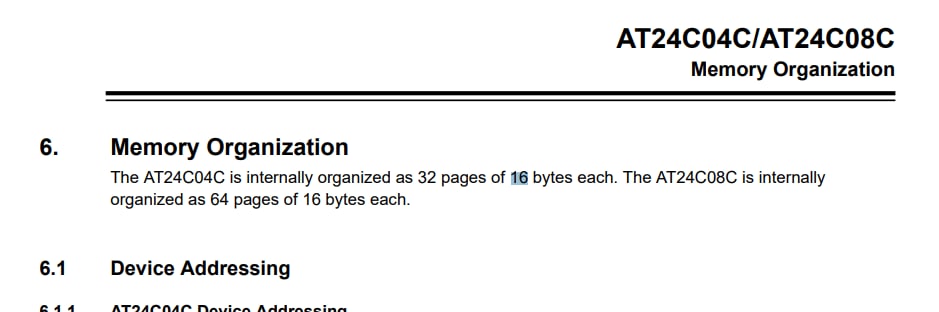

На деле даже 24C08 имеет страницу в 16 байт, внутри аппаратный буфер который конкатенирует входные данные с остальной частью буфера. Это тоже нужно учитывать при разработке.

Хорошо, я скину.

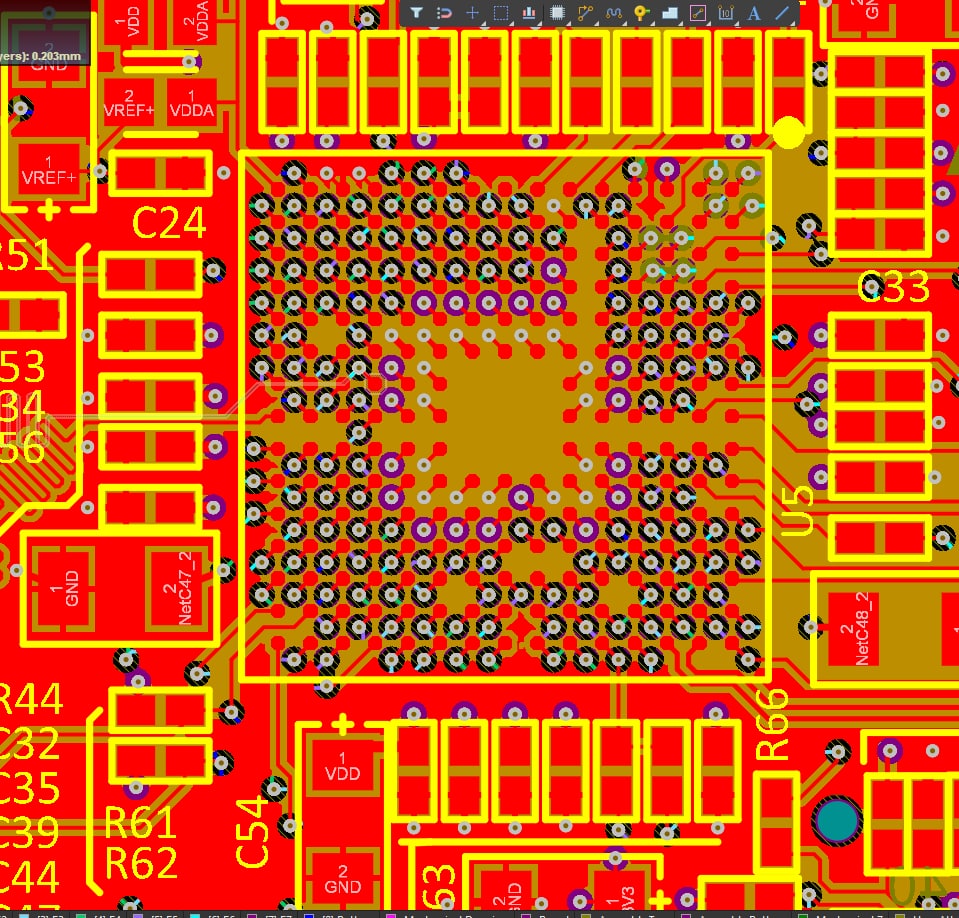

Покажите, пожалуйста, хороший дизайн PDN для BGA?

З экраном,и потом этотже экран заземлить на gnd в начале,тоесть вблизи источника сигнала.А возле потребителя ненужно

и даже там не нашлось

А блин, всё равно шакально

Я имел ввиду внешние Fram / eeprom

Я тоже о них.
Epprom это тот же FLASH с меньшими по размеру страницами.
Поэтому если записывать 16 байт по одному байту - физически будет 16 перезаписей страницы (пример для 24С08).
