TK

сделал так, теперь выходы в Z состоянии

module Quadgen (input logic clk, quadA, quadB, nrst, output logic [7:0] count);
logic [2:0] quadA_delayed, quadB_delayed;
logic count_enable = quadA_delayed[1] ^ quadA_delayed[2]  ^ quadB_delayed[1]  ^ quadB_delayed[2];
logic count_direction = quadA_delayed[1] ^ quadB_delayed[2];

источник

19:14пожаловаться #1

TK

Timur Khasanshin in Maxwell's Demons

module testbench;
  logic clock;
  logic nrst;
  logic [7:0] out;
  logic a;
  logic b;
  Quadgen DUT(.clk(clock), .quadA(a), .quadB(b), .nrst(nrst), .count(out));

  always #5 clock <= !clock;

  initial begin
    clock = 0;
    nrst = 0;
    a = 0;
    b = 0;
    #20;
    a = 1;
    #20;
    b = 1;
    #20;
    a = 0;
    #20;

источник

19:14пожаловаться #2

RS

Ruslan S. in Maxwell's Demons

Xor из объявления перенеси в assign (count_enable и count_direction)

источник

19:20пожаловаться #3

DM

Dmitrii Malenda in Maxwell's Demons

Ну и наверное стоит заменить logic на reg

источник

19:22пожаловаться #4

GK

Grigorii Kuzmin in Maxwell's Demons

Dmitrii Malenda

Ну и наверное стоит заменить logic на reg

не надо)

источник

19:22пожаловаться #5

GK

Grigorii Kuzmin in Maxwell's Demons

Timur Khasanshin

я сделал внутри модуля

module Quadgen (input clk, quadA, quadB, nrst, output count);
input logic clk, quadA, quadB, nrst;
output logic [7:0] count;

и теперь пишет ошибка компиляции

module Quadgen (input logic clk, logic quadA, logic quadB, logic nrst, output logic[7:0] count);

источник

19:25пожаловаться #6

GK

Grigorii Kuzmin in Maxwell's Demons

logic count_enable = quadA_delayed[1] ^ quadA_delayed[2] ^ quadB_delayed[1] ^ quadB_delayed[2];
заменить на
logic count_enable;
assign count_enable = quadA_delayed[1] ^ quadA_delayed[2] ^ quadB_delayed[1] ^ quadB_delayed[2];

источник

19:26пожаловаться #7

GK

Grigorii Kuzmin in Maxwell's Demons

и все остальные комбинационные сигналы тоже таким же путём надо присваивать, либо через always_comb

источник

19:27пожаловаться #8

И

Игорь in Maxwell's Demons

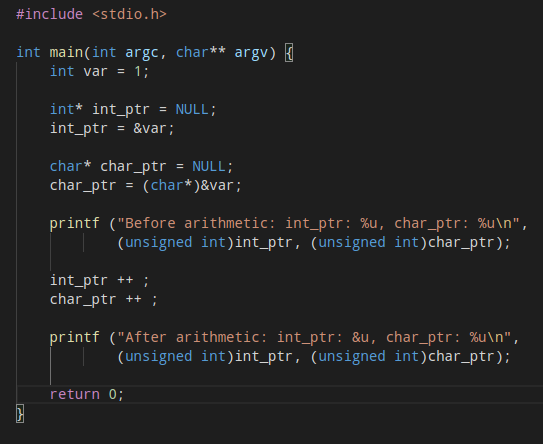

Подскажите, компилятор выжает ошибку: warning: cast from pointer to integer of different size [-Wpointer-to-int-cast] . Не мгу понять как это исправить. Взято из книги, как пример, но у него нет таких ошибок

источник

20:03пожаловаться #9

И

Игорь in Maxwell's Demons


(41.5 Кб)

источник

20:03пожаловаться #10

И

Игорь in Maxwell's Demons


(10.19 Кб)

источник

20:03пожаловаться #11

kГ

kaktys Германский... in Maxwell's Demons

Игорь

Подскажите, компилятор выжает ошибку: warning: cast from pointer to integer of different size [-Wpointer-to-int-cast] . Не мгу понять как это исправить. Взято из книги, как пример, но у него нет таких ошибок

Размер поинтера и int разные?

источник

20:06пожаловаться #12

И

Игорь in Maxwell's Demons

kaktys Германский

Размер поинтера и int разные?

Я пока что сам разбираюсь, поэтому не знаю, как должно быть. Пишет что разные, но так как это пример из книги я думал так можно

источник

20:10пожаловаться #13

kГ

kaktys Германский... in Maxwell's Demons

Игорь

Я пока что сам разбираюсь, поэтому не знаю, как должно быть. Пишет что разные, но так как это пример из книги я думал так можно

Посмотри через sizeof

источник

20:11пожаловаться #14

kГ

kaktys Германский... in Maxwell's Demons

Игорь

Я пока что сам разбираюсь, поэтому не знаю, как должно быть. Пишет что разные, но так как это пример из книги я думал так можно

В С размер типов не определен, всегда проверять надо

источник

20:11пожаловаться #15

И

Игорь in Maxwell's Demons

kaktys Германский

Посмотри через sizeof

Я по коду вижу, что сначало я задаю как char, а в printf вывожу как unsignet int, но где про это почитать и как с этим бороться. Это пример из книги, у него есть скомпилированная программа, которую я просто переписал, но у меня почему-то ошибка

источник

20:15пожаловаться #16

kГ

kaktys Германский... in Maxwell's Demons

Игорь

Я по коду вижу, что сначало я задаю как char, а в printf вывожу как unsignet int, но где про это почитать и как с этим бороться. Это пример из книги, у него есть скомпилированная программа, которую я просто переписал, но у меня почему-то ошибка

Ну читай про типы данных в с и преобразования

источник

20:19пожаловаться #17

GK

Grigorii Kuzmin in Maxwell's Demons

Grigorii Kuzmin

и все остальные комбинационные сигналы тоже таким же путём надо присваивать, либо через always_comb

@h_oywksn ну что там

источник

20:23пожаловаться #18

TK

Timur Khasanshin in Maxwell's Demons

Grigorii Kuzmin

@h_oywksn ну что там

Да я с работы домой еду еще)

источник

20:24пожаловаться #19

GK

Grigorii Kuzmin in Maxwell's Demons

Игорь

Подскажите, компилятор выжает ошибку: warning: cast from pointer to integer of different size [-Wpointer-to-int-cast] . Не мгу понять как это исправить. Взято из книги, как пример, но у него нет таких ошибок

Промежуточный каст к void * сделай

источник

20:24пожаловаться #20
