Maxwell's Demons

1251 membersпожаловаться на группу
2021 March 24

VK

Vladimir Komissarov in Maxwell's Demons
aum

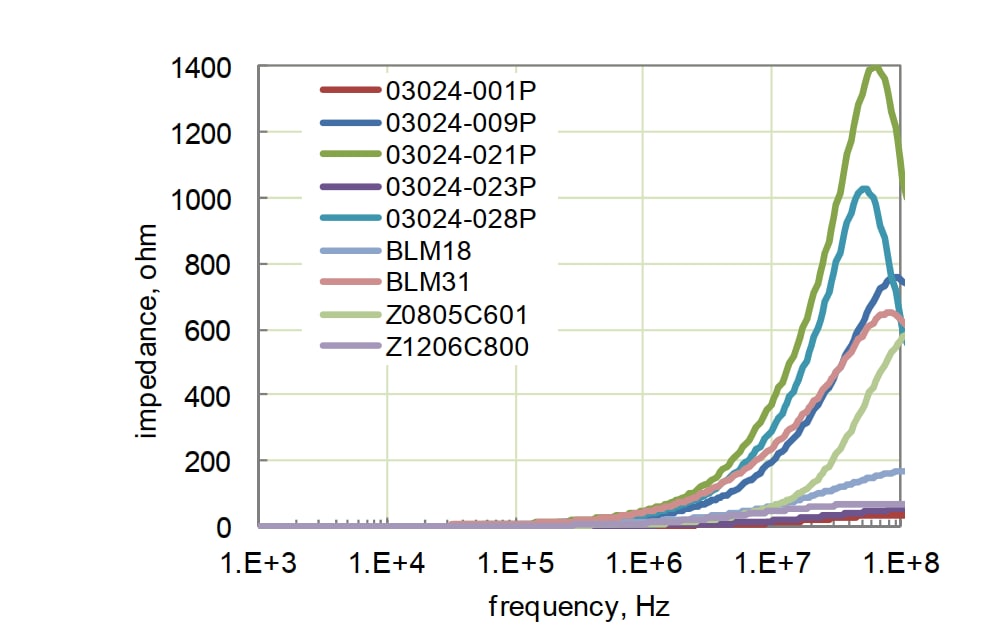

что вы видите на левой картинке?
в моем понимании тут рост импеданса до 5е8 примерно, потом спад.
читаем текст:
FBs can be presented asinductors at relatively narrow frequency range, from ~1 kHz to~1 MHz.
At high frequencies (>10 MHz) impedance is due to resistance.
вы про это?
источник
15:49пожаловаться#1

VK

Vladimir Komissarov in Maxwell's Demons
aum
что вы видите на левой картинке?
в моем понимании тут рост импеданса до 5е8 примерно, потом спад.
читаем текст:
FBs can be presented asinductors at relatively narrow frequency range, from ~1 kHz to~1 MHz.
At high frequencies (>10 MHz) impedance is due to resistance.
>читаем текст:
Ну читаем, и?
источник
15:50пожаловаться#2

a

aum in Maxwell's Demons
где на картинке индуктивный участок и где резистивный?
источник
15:52пожаловаться#3

VK

Vladimir Komissarov in Maxwell's Demons
aum
где на картинке индуктивный участок и где резистивный?
О, а я смотрю, вам неизвестны основные принципы работы ferrite bead как компонента...
источник
15:54пожаловаться#4

VK

Vladimir Komissarov in Maxwell's Demons
Читайте документацию и литературу.
источник
15:54пожаловаться#5

a

aum in Maxwell's Demons
да, не вижу на картинке резистивного участка от 10 МГц как написано в тексте
источник
15:56пожаловаться#6

A

Andrey in Maxwell's Demons
Vladimir Komissarov
2015-562-Teverovsky-Ferrite-Final-Pres-NEPPWeb-TN19011.pdf
(2.92 Мб)
Short, but incredibly interesting research on the ferrite beads.
=====
Короткое, но потрясающее исследование ферритовых бусин.
=====
#ferrite_bead #component #research #DFR
О круто, чел из РФ :)
источник
15:57пожаловаться#7

VK

Vladimir Komissarov in Maxwell's Demons
aum
да, не вижу на картинке резистивного участка от 10 МГц как написано в тексте
а я вот вижу :D
источник
16:00пожаловаться#8

a

aum in Maxwell's Demons
протяженностью в пару МГц?
источник
16:01пожаловаться#9

VK

Vladimir Komissarov in Maxwell's Demons
aum
протяженностью в пару МГц?
Дальше — сами, инфы в открытых источниках выше крыши.
источник
16:01пожаловаться#10

a

aum in Maxwell's Demons
то есть сопротивление резистора падает с частотой согласно тому, что утверждает этот график?
(в районе 100 МГц, не на 4 ГГц?)
источник
16:02пожаловаться#11

A

Andrey in Maxwell's Demons
aum
то есть сопротивление резистора падает с частотой согласно тому, что утверждает этот график?
(в районе 100 МГц, не на 4 ГГц?)
там речь про резестивное поведение компонента. Под этим понимается следующие: что на данных частотах энергия превращается в тепло.
источник
16:04пожаловаться#12

A

Andrey in Maxwell's Demons
На остальных участках fb ведёт себя как индуктивность или конденсатор
источник
16:04пожаловаться#13

a

aum in Maxwell's Demons
тогда его частотная характеристика должна быть похожа на активную резистивную?
источник
16:05пожаловаться#14

VK

Vladimir Komissarov in Maxwell's Demons
Andrey
там речь про резестивное поведение компонента. Под этим понимается следующие: что на данных частотах энергия превращается в тепло.
mp4.mp4
(96.4 Кб)
источник
16:05пожаловаться#15

A

Andrey in Maxwell's Demons
aum
тогда его частотная характеристика должна быть похожа на активную резистивную?
не совсем понимаю, что имеется ввиду под "активную резистивную"?

И зачем гадать на что она должна быть похожа, если почти для любой бусины она приведена
источник
16:06пожаловаться#16

A

Andrey in Maxwell's Demons

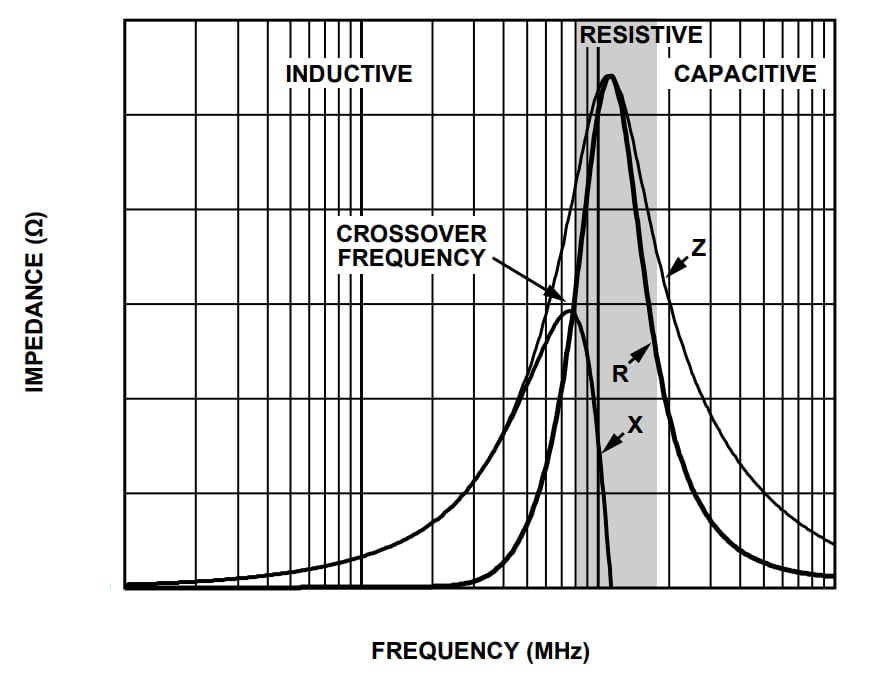

При чём за частую разложена даже на составляющие.
источник
16:07пожаловаться#17

a

aum in Maxwell's Demons
на графике виден рост, пик, спад.
как ведет себя резистор?
источник
16:07пожаловаться#18

A

Andrey in Maxwell's Demons
Опять же, под резистивным поведением подразумевается, что энергия на данных частотах рассеивается в тепло. Поэтому уместно говорить про резистивную составляющую т.к. она больше всего подходит.
Индуктивность рассеивает энергию в тепло - НЕТ!
Конденсатор рассеивает энергию в тепло - НЕТ!
Резистор рассеивает, поэтому вот такая аналогия.

Другой вопрос как они этого достигают.
источник
16:12пожаловаться#19

A

Andrey in Maxwell's Demons
Там достаточна хитра структура сердечника, в которой поворот магнитных доменов "туды сюды" вызывает некое трение, и от сюда выделение тепла
источник
16:13пожаловаться#20
