Наверное, с обратной стороны компонентов вообще нет
Size: a a a
2021 April 04
kГ
Игорь

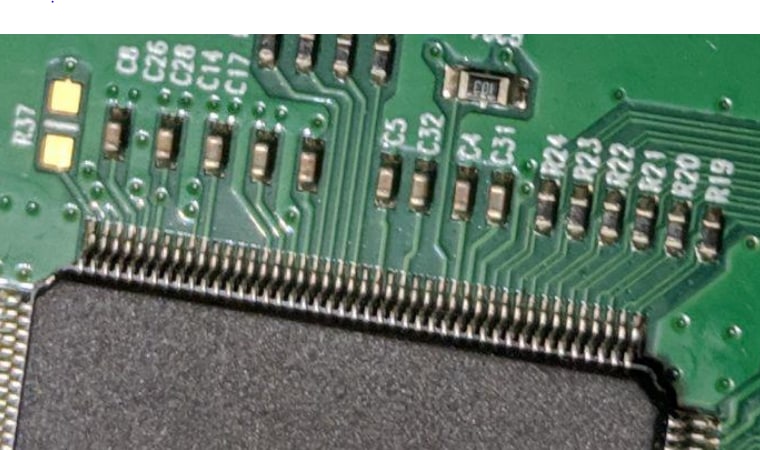

Я так понимаю конденсаторы для фильтрации по питанию, но если от них смысл в таком исполнении, не должно ли переходное отверстие стоять до конденсатора, и то как подведена земля к микросхеме, это нормально? (плата 4k телевизора компании LG)
Там внутри наверное слои питания и ещё массы, вот к ним и виа идут
И
Не, это всё-таки декапы
Что такое декапы?
И
Там внутри наверное слои питания и ещё массы, вот к ним и виа идут
Просто само расположение переходных, после конденсаторов, будут ли они в таком случае фильтровать, всегда думал что надо ставить до кондесатора
VK
Игорь
Я так понимаю конденсаторы для фильтрации по питанию, но если от них смысл в таком исполнении, не должно ли переходное отверстие стоять до конденсатора, и то как подведена земля к микросхеме, это нормально? (плата 4k телевизора компании LG)
Так делать действительно не стоит, но в подобных ситуациях 99% на то, что все посчитано, отмоделено и адекватно работать будет
VK
Игорь
Что такое декапы?
Decoupling
VK
Игорь
Просто само расположение переходных, после конденсаторов, будут ли они в таком случае фильтровать, всегда думал что надо ставить до кондесатора
Декап ничего не фильтрует, это разные назначения
VK
Игорь
Во втором же предложении ошибка 😂 decoupling != bypass
D
D

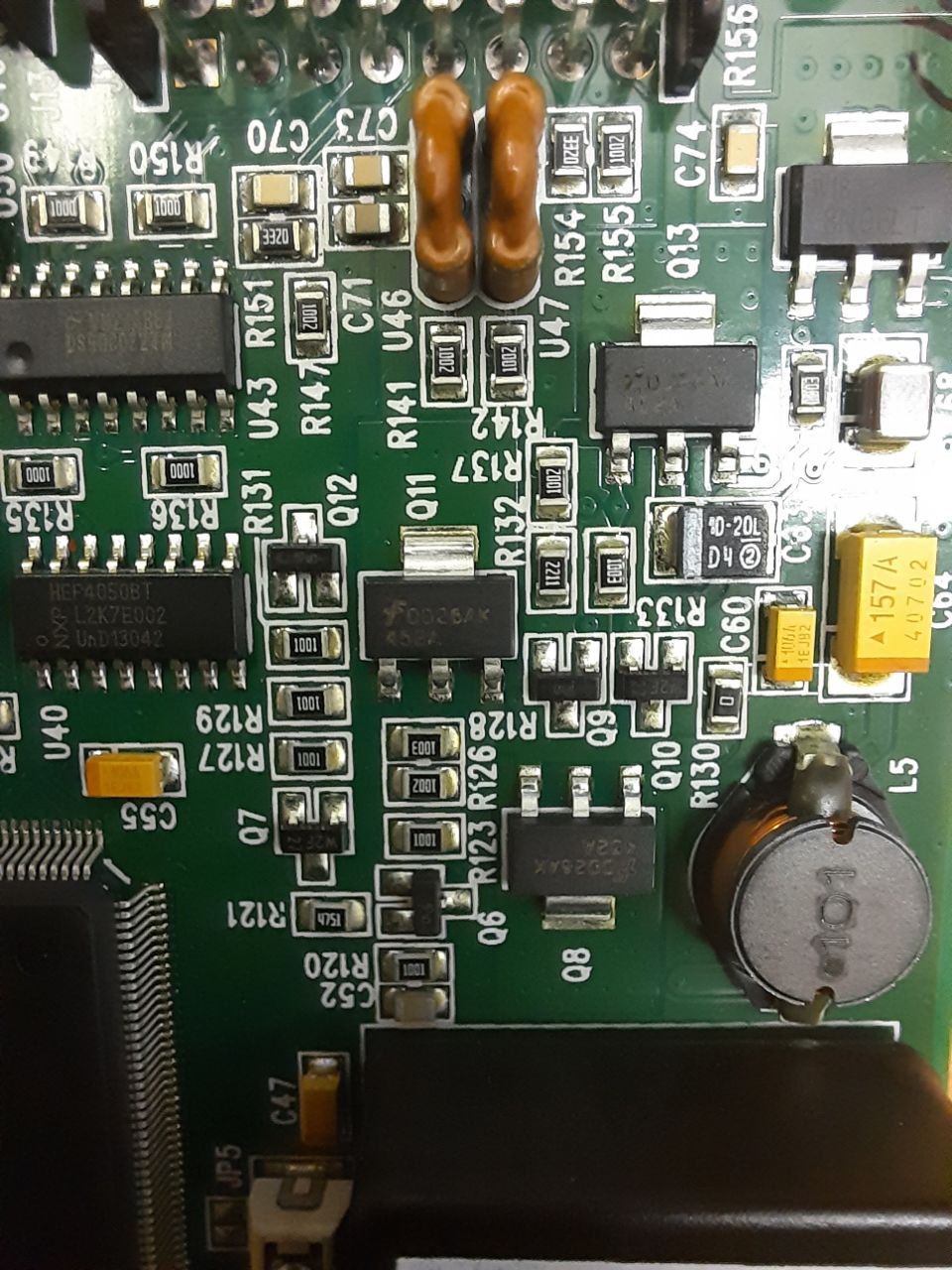

Парни подскажите что такое позиция q8 и q11?
ЭК
Denis
Парни подскажите что такое позиция q8 и q11?
Ключик фейрчайлд, сорян, не проснул
D
Эрэмэрэф Корень
Ключик фейрчайлд, сорян, не проснул
А название? И не фаерчилдовский?
И
Во втором же предложении ошибка 😂 decoupling != bypass
https://docviewer.yandex.ru/view/160956072/?page=1&*=3CW%2FqrgdiERltOsn6Iw4bSZsMlt7InVybCI6Imh0dHBzOi8vd3d3LmF2eC5jb20vZG9jcy90ZWNoaW5mby9EZWNvdXBsaW5nTG93SW5kdWN0YW5jZS9tbGNieXBhcy5wZGYiLCJ0aXRsZSI6Im1sY2J5cGFzLnBkZiIsIm5vaWZyYW1lIjp0cnVlLCJ1aWQiOiIxNjA5NTYwNzIiLCJ0cyI6MTYxNzUyNzcwMTQxMSwieXUiOiI1Njg4OTg3MDIxNTg4NjkzOTM1Iiwic2VycFBhcmFtcyI6Imxhbmc9ZW4mdG09MTYxNzUyNzQwMyZ0bGQ9cnUmbmFtZT1tbGNieXBhcy5wZGYmdGV4dD1kZWNvdXBsaW5nK2NhcGFjaXRvciZ1cmw9aHR0cHMlM0EvL3d3dy5hdnguY29tL2RvY3MvdGVjaGluZm8vRGVjb3VwbGluZ0xvd0luZHVjdGFuY2UvbWxjYnlwYXMucGRmJmxyPTEwNzA5Jm1pbWU9cGRmJmwxMG49cnUmc2lnbj1jMDg1MWNmNTYxYzQwM2Q3YmI5YmExZDRlNWY0MGQ3MyZrZXlubz0wIn0%3D&lang=en
Вот еще статейка, правильно ли говорить конденсатор 0.1 uF по питанию: не фильтрует, а накапливает энергию и при переключении уменьшает пульсации?
Вот еще статейка, правильно ли говорить конденсатор 0.1 uF по питанию: не фильтрует, а накапливает энергию и при переключении уменьшает пульсации?
ЭК
Denis
А название? И не фаерчилдовский?
Он? NDT452AP
D
Вреде он,спасибо
А
Игорь
https://docviewer.yandex.ru/view/160956072/?page=1&*=3CW%2FqrgdiERltOsn6Iw4bSZsMlt7InVybCI6Imh0dHBzOi8vd3d3LmF2eC5jb20vZG9jcy90ZWNoaW5mby9EZWNvdXBsaW5nTG93SW5kdWN0YW5jZS9tbGNieXBhcy5wZGYiLCJ0aXRsZSI6Im1sY2J5cGFzLnBkZiIsIm5vaWZyYW1lIjp0cnVlLCJ1aWQiOiIxNjA5NTYwNzIiLCJ0cyI6MTYxNzUyNzcwMTQxMSwieXUiOiI1Njg4OTg3MDIxNTg4NjkzOTM1Iiwic2VycFBhcmFtcyI6Imxhbmc9ZW4mdG09MTYxNzUyNzQwMyZ0bGQ9cnUmbmFtZT1tbGNieXBhcy5wZGYmdGV4dD1kZWNvdXBsaW5nK2NhcGFjaXRvciZ1cmw9aHR0cHMlM0EvL3d3dy5hdnguY29tL2RvY3MvdGVjaGluZm8vRGVjb3VwbGluZ0xvd0luZHVjdGFuY2UvbWxjYnlwYXMucGRmJmxyPTEwNzA5Jm1pbWU9cGRmJmwxMG49cnUmc2lnbj1jMDg1MWNmNTYxYzQwM2Q3YmI5YmExZDRlNWY0MGQ3MyZrZXlubz0wIn0%3D&lang=en
Вот еще статейка, правильно ли говорить конденсатор 0.1 uF по питанию: не фильтрует, а накапливает энергию и при переключении уменьшает пульсации?
Вот еще статейка, правильно ли говорить конденсатор 0.1 uF по питанию: не фильтрует, а накапливает энергию и при переключении уменьшает пульсации?
Накапливают балк капаситорс
И
Добрый день, подскажите пожалуйста, мб кто знает. Пропала подсветка ошибок в VS Code, может кто знает как пофиксить
И
спасибо
kГ
Игорь
https://docviewer.yandex.ru/view/160956072/?page=1&*=3CW%2FqrgdiERltOsn6Iw4bSZsMlt7InVybCI6Imh0dHBzOi8vd3d3LmF2eC5jb20vZG9jcy90ZWNoaW5mby9EZWNvdXBsaW5nTG93SW5kdWN0YW5jZS9tbGNieXBhcy5wZGYiLCJ0aXRsZSI6Im1sY2J5cGFzLnBkZiIsIm5vaWZyYW1lIjp0cnVlLCJ1aWQiOiIxNjA5NTYwNzIiLCJ0cyI6MTYxNzUyNzcwMTQxMSwieXUiOiI1Njg4OTg3MDIxNTg4NjkzOTM1Iiwic2VycFBhcmFtcyI6Imxhbmc9ZW4mdG09MTYxNzUyNzQwMyZ0bGQ9cnUmbmFtZT1tbGNieXBhcy5wZGYmdGV4dD1kZWNvdXBsaW5nK2NhcGFjaXRvciZ1cmw9aHR0cHMlM0EvL3d3dy5hdnguY29tL2RvY3MvdGVjaGluZm8vRGVjb3VwbGluZ0xvd0luZHVjdGFuY2UvbWxjYnlwYXMucGRmJmxyPTEwNzA5Jm1pbWU9cGRmJmwxMG49cnUmc2lnbj1jMDg1MWNmNTYxYzQwM2Q3YmI5YmExZDRlNWY0MGQ3MyZrZXlubz0wIn0%3D&lang=en
Вот еще статейка, правильно ли говорить конденсатор 0.1 uF по питанию: не фильтрует, а накапливает энергию и при переключении уменьшает пульсации?
Вот еще статейка, правильно ли говорить конденсатор 0.1 uF по питанию: не фильтрует, а накапливает энергию и при переключении уменьшает пульсации?
Все он фильтрует, но не 50гц конечно
