Maxwell's Demons

1259 membersпожаловаться на группу
2021 April 04

VK

Vladimir Komissarov in Maxwell's Demons
Игорь
https://docviewer.yandex.ru/view/160956072/?page=1&*=3CW%2FqrgdiERltOsn6Iw4bSZsMlt7InVybCI6Imh0dHBzOi8vd3d3LmF2eC5jb20vZG9jcy90ZWNoaW5mby9EZWNvdXBsaW5nTG93SW5kdWN0YW5jZS9tbGNieXBhcy5wZGYiLCJ0aXRsZSI6Im1sY2J5cGFzLnBkZiIsIm5vaWZyYW1lIjp0cnVlLCJ1aWQiOiIxNjA5NTYwNzIiLCJ0cyI6MTYxNzUyNzcwMTQxMSwieXUiOiI1Njg4OTg3MDIxNTg4NjkzOTM1Iiwic2VycFBhcmFtcyI6Imxhbmc9ZW4mdG09MTYxNzUyNzQwMyZ0bGQ9cnUmbmFtZT1tbGNieXBhcy5wZGYmdGV4dD1kZWNvdXBsaW5nK2NhcGFjaXRvciZ1cmw9aHR0cHMlM0EvL3d3dy5hdnguY29tL2RvY3MvdGVjaGluZm8vRGVjb3VwbGluZ0xvd0luZHVjdGFuY2UvbWxjYnlwYXMucGRmJmxyPTEwNzA5Jm1pbWU9cGRmJmwxMG49cnUmc2lnbj1jMDg1MWNmNTYxYzQwM2Q3YmI5YmExZDRlNWY0MGQ3MyZrZXlubz0wIn0%3D&lang=en
Вот еще статейка, правильно ли говорить конденсатор 0.1 uF по питанию: не фильтрует,  а накапливает энергию и при переключении уменьшает пульсации?
Насчёт номинала ерунда конечно, но в целом все верно. Декап отделяет один узел PDN от другого. Я попробую не забыть и закинуть хорошую статью
источник
13:48пожаловаться#1

VK

Vladimir Komissarov in Maxwell's Demons
Игорь
https://docviewer.yandex.ru/view/160956072/?page=1&*=3CW%2FqrgdiERltOsn6Iw4bSZsMlt7InVybCI6Imh0dHBzOi8vd3d3LmF2eC5jb20vZG9jcy90ZWNoaW5mby9EZWNvdXBsaW5nTG93SW5kdWN0YW5jZS9tbGNieXBhcy5wZGYiLCJ0aXRsZSI6Im1sY2J5cGFzLnBkZiIsIm5vaWZyYW1lIjp0cnVlLCJ1aWQiOiIxNjA5NTYwNzIiLCJ0cyI6MTYxNzUyNzcwMTQxMSwieXUiOiI1Njg4OTg3MDIxNTg4NjkzOTM1Iiwic2VycFBhcmFtcyI6Imxhbmc9ZW4mdG09MTYxNzUyNzQwMyZ0bGQ9cnUmbmFtZT1tbGNieXBhcy5wZGYmdGV4dD1kZWNvdXBsaW5nK2NhcGFjaXRvciZ1cmw9aHR0cHMlM0EvL3d3dy5hdnguY29tL2RvY3MvdGVjaGluZm8vRGVjb3VwbGluZ0xvd0luZHVjdGFuY2UvbWxjYnlwYXMucGRmJmxyPTEwNzA5Jm1pbWU9cGRmJmwxMG49cnUmc2lnbj1jMDg1MWNmNTYxYzQwM2Q3YmI5YmExZDRlNWY0MGQ3MyZrZXlubz0wIn0%3D&lang=en
Вот еще статейка, правильно ли говорить конденсатор 0.1 uF по питанию: не фильтрует,  а накапливает энергию и при переключении уменьшает пульсации?
А статья хорошая
источник
13:53пожаловаться#2

И

Игорь in Maxwell's Demons
Vladimir Komissarov
Насчёт номинала ерунда конечно, но в целом все верно. Декап отделяет один узел PDN от другого. Я попробую не забыть и закинуть хорошую статью
Неплохо было бы еще конкретики. Почитал еще на ващем канале про bypass и четкой разницы не ощутил, отличие  от decoupling,  bulk тоже накапливает, но энергия намного больше чем на decoupling.
источник
14:01пожаловаться#3

И

Игорь in Maxwell's Demons
Кто-нибудь может подсказать, давно хочется сделать лабораторник, смотрю много схем в которых используют сетевой транс, хотелось бы без него. Может кто просветить или кто-то тоже думал и делал с управлением микроконтроллером. По характеристикам 0-30В 5А.
источник
14:26пожаловаться#4

КЯ

Костя Яковлев... in Maxwell's Demons
Я задумывался сделать лабораторный блок питания.
На входе поставить USB PD сетевой блок питания с выходом 20 В. Использовать buck-boost на STM32F334 и через USB/UART converter управлять им через ПК. Но больше 100 Вт эта схема бы не дала
источник
14:33пожаловаться#5

VK

Vladimir Komissarov in Maxwell's Demons
Игорь
Неплохо было бы еще конкретики. Почитал еще на ващем канале про bypass и четкой разницы не ощутил, отличие  от decoupling,  bulk тоже накапливает, но энергия намного больше чем на decoupling.
У меня там далеко не всеохватывающая информация выложена.
На днях что-то подберу и запощу
источник
14:37пожаловаться#6

GB

Grzegorz Brzęczyszcz... in Maxwell's Demons
Игорь
Кто-нибудь может подсказать, давно хочется сделать лабораторник, смотрю много схем в которых используют сетевой транс, хотелось бы без него. Может кто просветить или кто-то тоже думал и делал с управлением микроконтроллером. По характеристикам 0-30В 5А.
Хм... Вот это интересный весьма момент, лабораторное он на то и лабораторное чтобы давать максимально чистое выходное питание с минимальными пульсациями, переплюнуть линейный регулятор очень проблематично. Это как в авиации радиосвязь - нету смысла что-то менять, если она выполняет свои функции на все 100%. В хороших лабораторных блоках питания для уменьшения падения на линейном элементе мощности, переключают вторичные обмотки трансформатора
источник
14:55пожаловаться#7

И

Игорь in Maxwell's Demons
Grzegorz Brzęczyszczykiewicz
Хм... Вот это интересный весьма момент, лабораторное он на то и лабораторное чтобы давать максимально чистое выходное питание с минимальными пульсациями, переплюнуть линейный регулятор очень проблематично. Это как в авиации радиосвязь - нету смысла что-то менять, если она выполняет свои функции на все 100%. В хороших лабораторных блоках питания для уменьшения падения на линейном элементе мощности, переключают вторичные обмотки трансформатора
Значит стоит попробовать) Если ни что перебьет. Не встречал хороших вариантов, от чего можно отталкиваться?
источник
15:15пожаловаться#8

GB

Grzegorz Brzęczyszcz... in Maxwell's Demons
Игорь
Значит стоит попробовать) Если ни что перебьет. Не встречал хороших вариантов, от чего можно отталкиваться?
У @d_r_l очень хороший лабораторник, его разработка, думаю, можно с ним по этому поводу пообщаться
источник
15:18пожаловаться#9

l

lbh in Maxwell's Demons
Игорь
Значит стоит попробовать) Если ни что перебьет. Не встречал хороших вариантов, от чего можно отталкиваться?
koyodza.com/PSA2/
источник
15:28пожаловаться#10

Y

Yaroslav in Maxwell's Demons
Игорь
Значит стоит попробовать) Если ни что перебьет. Не встречал хороших вариантов, от чего можно отталкиваться?
Вот тут можно посмотреть
http://www.leoniv.diod.club/projects/projects.html#power
источник
15:32пожаловаться#11

VK

Vladimir Komissarov in Maxwell's Demons
Переслано от Vladimir Komissarov

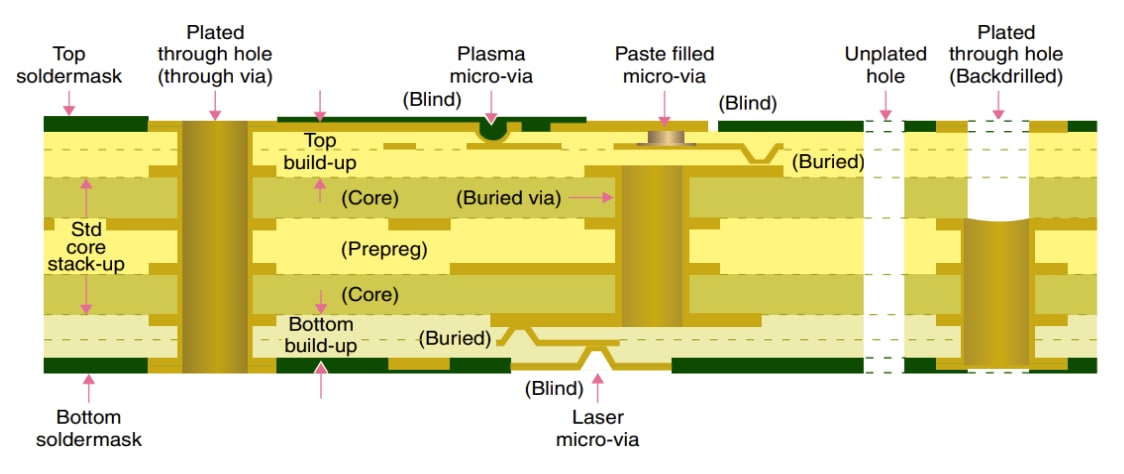

Нашлась хорошая картинка по терминологии.
источник
15:52пожаловаться#12

VK

Vladimir Komissarov in Maxwell's Demons
#terminology #PCB
источник
15:52пожаловаться#13

V

Vasya in Maxwell's Demons
Кто умеет гадать по скриншотам? Навскидку в чём может быть причина искажений? Фиолетовый вход, жёлтый выход ОУ в режиме сложения. Смешиваю постоянную составляющую и синус (фиолетовый). Питание ОУ двухполярное +- 2,5 V.
источник
17:10пожаловаться#14

kГ

kaktys Германский... in Maxwell's Demons
Игорь
Значит стоит попробовать) Если ни что перебьет. Не встречал хороших вариантов, от чего можно отталкиваться?
Варианты есть, но реализовать их очень сложно, тем более без знаний как избегать помех и как их правильно измерить
источник
17:12пожаловаться#15

kГ

kaktys Германский... in Maxwell's Demons
Vasya
Кто умеет гадать по скриншотам? Навскидку в чём может быть причина искажений? Фиолетовый вход, жёлтый выход ОУ в режиме сложения. Смешиваю постоянную составляющую и синус (фиолетовый). Питание ОУ двухполярное +- 2,5 V.
Какой оу?
источник
17:13пожаловаться#16

V

Vasya in Maxwell's Demons
kaktys Германский
Какой оу?
lm358g
источник
17:13пожаловаться#17

kГ

kaktys Германский... in Maxwell's Demons
Vasya
lm358g
А, ну ясно ж... Он тупо не r2r, упирается в питание как по входу так и по выходу
источник
17:14пожаловаться#18

kГ

kaktys Германский... in Maxwell's Demons
Ему как бы не 1.5в мин надо от шин питания, если не 2
источник
17:15пожаловаться#19

V

Vasya in Maxwell's Demons
kaktys Германский
А, ну ясно ж... Он тупо не r2r, упирается в питание как по входу так и по выходу
Да я с разными амплитудами пробовал. Искажения сохраняют форму.
источник
17:16пожаловаться#20
