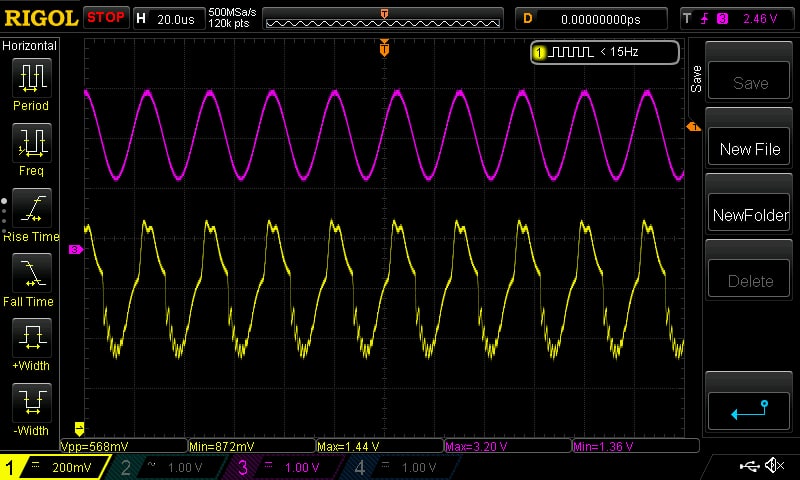

Кто умеет гадать по скриншотам? Навскидку в чём может быть причина искажений? Фиолетовый вход, жёлтый выход ОУ в режиме сложения. Смешиваю постоянную составляющую и синус (фиолетовый). Питание ОУ двухполярное +- 2,5 V.
Ты по скорости измениния выходного сигнала проходишь?
V
Anton
по осциллограммам не видно
Осцил землёй висит на -2,5.
V
Anton
Ты по скорости измениния выходного сигнала проходишь?
Пересобрал схему, искажения пропали. 🤷♂️ Я косячный просто. ))
kГ
Anton
по осциллограммам не видно
Он сам сознался
s
358 и 324 разные как ни удивительно, как моча и говно
AA
Доброго времени суток, может ли кто поделится макросом si4432 sprint layout, если есть такая возможность
AA
Заранее спасибо
kГ
Пересобрал схему, искажения пропали. 🤷♂️ Я косячный просто. ))
И шо было?
V
И шо было?
Может резистор не туда кинул. Я на макетке собираю. Там всё шатается, тесно и неудобно.
IF
Alex162 Alex162
Доброго времени суток, может ли кто поделится макросом si4432 sprint layout, если есть такая возможность
5 минут его нарисовать, не ленись
AA
Уже накидал
A
A

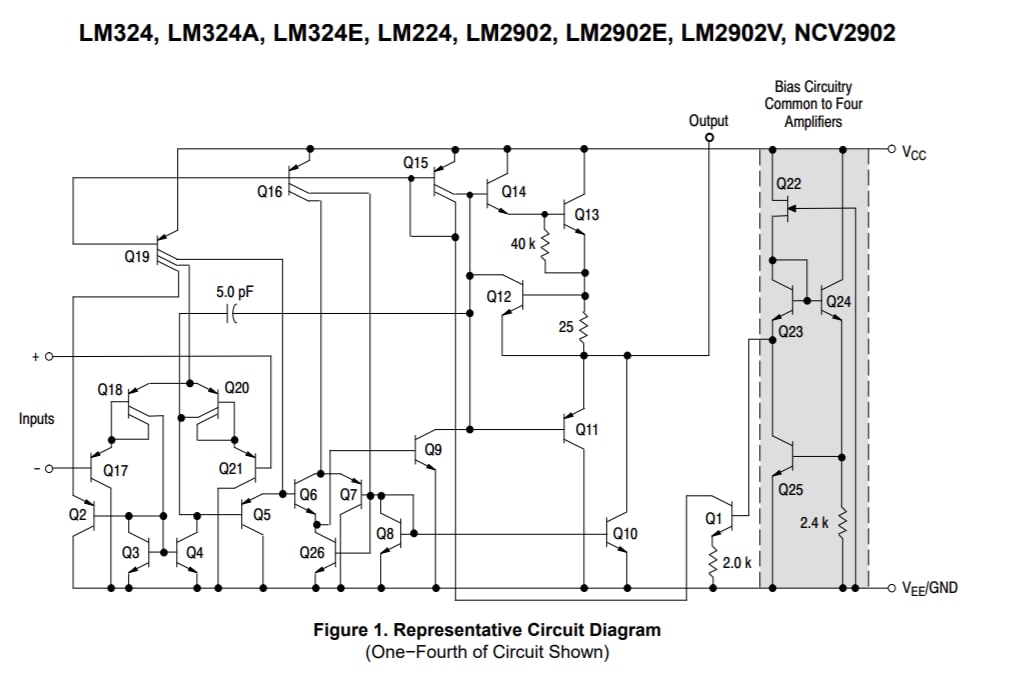

358 и 324 разные как ни удивительно, как моча и говно
A
358 и 324 разные как ни удивительно, как моча и говно
AA

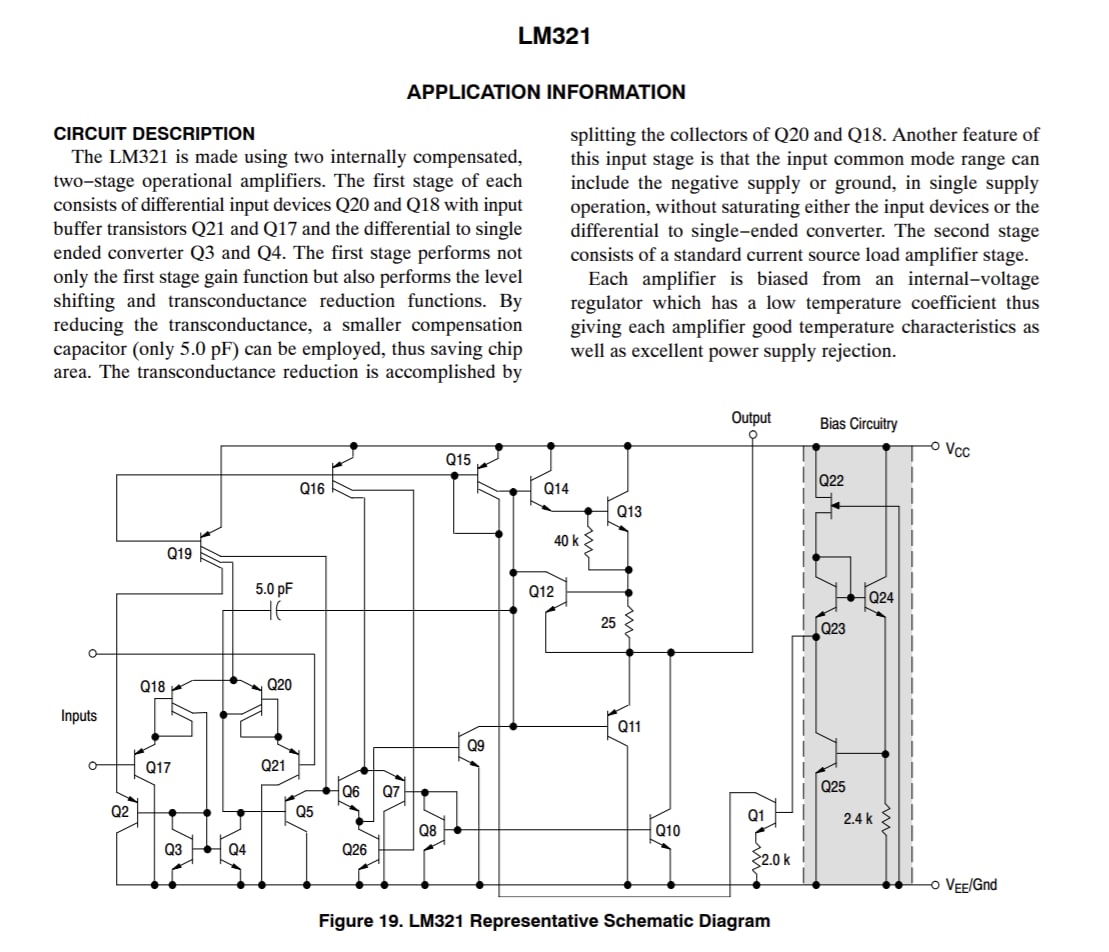

324 это сдвоенный ОУ, вроде так
s
действительно
V
Как читать такие схемы? Вот ОУ здесь двухполярный или нет? Резисторы подключены к минусу питания ОУ или к средней точке в случае двухполярного питания. Какого хера не объяснено?!
RS
Как читать такие схемы? Вот ОУ здесь двухполярный или нет? Резисторы подключены к минусу питания ОУ или к средней точке в случае двухполярного питания. Какого хера не объяснено?!
Знак массы же, к средней точке
kГ
Как читать такие схемы? Вот ОУ здесь двухполярный или нет? Резисторы подключены к минусу питания ОУ или к средней точке в случае двухполярного питания. Какого хера не объяснено?!
Всегда двухполярное по умолчанию
Для однополярного учитывать сдвиг от массы или делать искусственную землю и плясать от неё
Для однополярного учитывать сдвиг от массы или делать искусственную землю и плясать от неё
