Если бы. Глубина не чувствуется и паялом тычешь обычно в паре мм на деталями

Мбс-1 и то лучше оказался

А вот разглядывать залипухи очень приятно

Мне понравилось мелочь под микроскопом паять, когда без него уже не видно толком

Привыкаешь

Стояла такая на работе. То ли у меня разлет глаз не тот, или ещё что, мбс-10 мне показался гораздо удобнее. И регулировка по высоте путем наклона - не очень удобное решение в условиях ограниченного пространства. У нас эта штуку для контроля качества плат пользовали

Ну это была мечта) я не пробовал под этой штуковиной паять. У меня опыт пайки накопился только под МБС-10.

Смотреть на эту плоскую картинку я не могу. Мне нужно смотреть вниз на то, где мои руки ….

Для меня даже херовый бинокуляр стерео будет лучше этого цифрового творения

Ребята, подскажите производителей конденсаторов переменной емкости на напряжение >500В, и емкость чтобы от 47pF. Сапфировые не предлагайте))

Товарищи, нужна небольшая консультация.
Делаю источник питания для дуговых водородных / дейтериевых ламп, лампы не хотят стартовать, зато периодически сжигают мне источник.

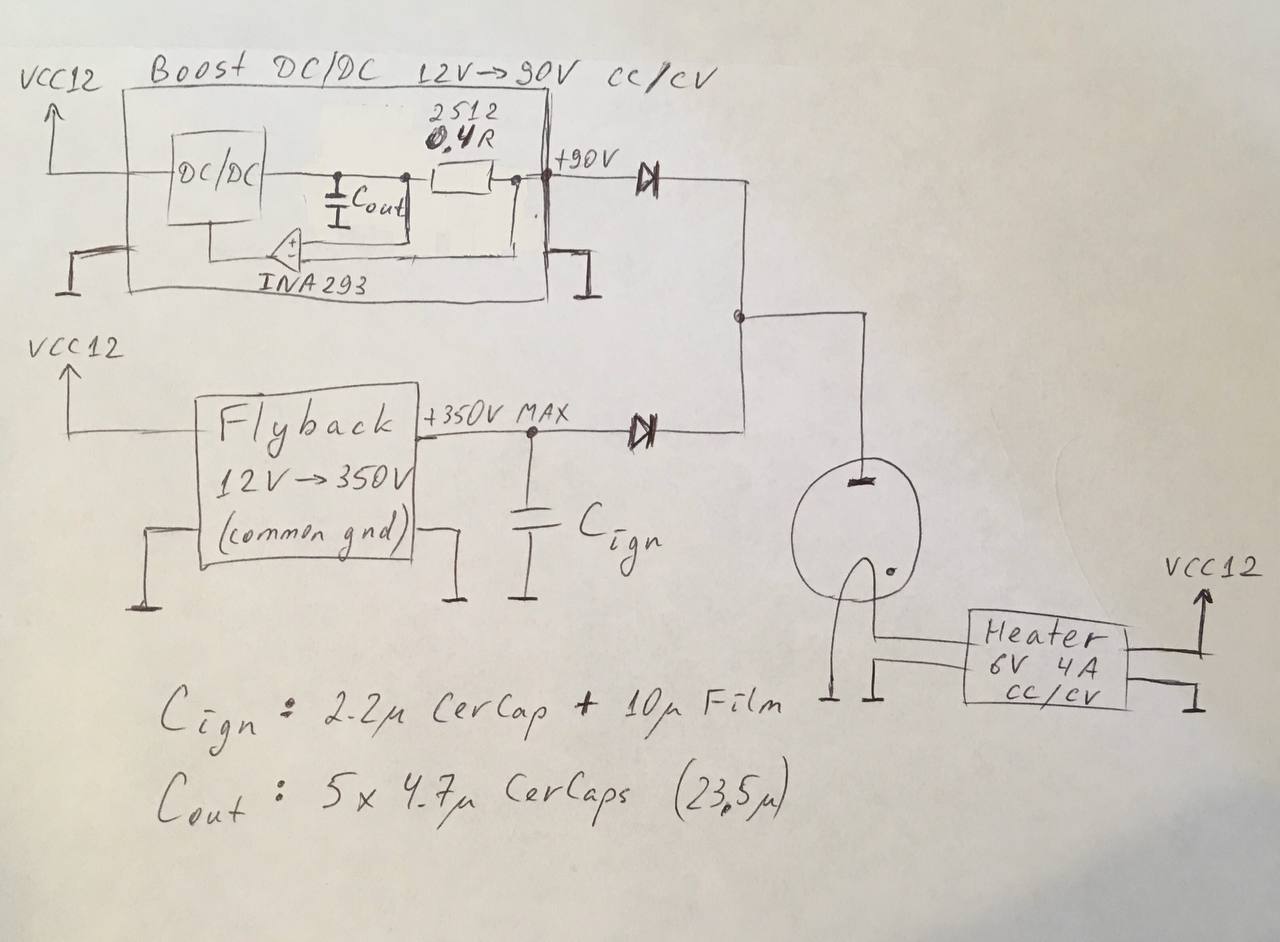

Девайс состоит из 3 функциональных блоков:
- CC/CV Buck для питания накала (с ним всё ок)
- CC/CV Boost для питания лампы в рабочем режиме
- Flyback, который кратковременно плюётся в лампу напряжением 250-350В для поджига.
Flyback и Boost изолированы друг от друга вилкой из двух диодов (800В 4А) с общим катодом.
После прогрева лампы (1 мин) включается буст (выдаёт 90В на ХХ, ток стабилизации 300 мА) и через пару секунд флайбэк плавно наращивает напряжения от 0 до пробоя лампы (или до отсечки 350В, если пробой не состоится).

Ожидаемое поведение: флайбэк пробивает разрядный промежуток, возникает дуга, горение которой обеспечивает буст.
Фактическое поведение: если ёмкость Cign не превышает 2-3 мкФ, в лампе видны вспышки во время поджига, но дуга не загорается.

Если увеличить Cign до 10-15 мкФ, лампа тоже не стартует, зато на 6й-7й раз выгорает шунт (sic!) Boost Converter'а.
Резистор 2512 400 мОм весьма эпично, с яркой белой искрой уходит в обрыв, после чего погибает датчик тока (INA293) из-за высокого напряжения между её входами (90В при допустимых +/-6).
Насколько я понимаю, в результате пробоя лампа кратковременно уходит в КЗ, и емкость Cout (керамика после буста) сливается на шунт, тем самым сжигая его.
По идее, Cout можно (нужно) поставить после шунта и проблема решится, но насколько это нормально, что лампа жрёт такой большой ток в момент пробоя?
Рабочий режим у нее 50-70В 300мА, от 90В я рассчитывал получить бросок тока до 0.5-1А, но тут явно больше. Или для дуговых ламп это норма?

И еще, если лампа продолжит не стартовать, каким путём пойти: наращивать емкость Cign или отказаться от плавного увеличения напряжения, а вместо этого заряжать Cign до 300-350В и затем сливать её через P-канальный ключ?
Первый способ привлекателен тем, что можно фиксировать напряжение зажигания лампы (и следить за её деградацией), но чёт он не особо работает пока что.

попробуй поставить на выходе буста после диода индустивность на несколько мГ, она срежет ток запуска лампы

и посмотри осциллом что происходит на лампе в момент зажигания

в начале лампа практически в КЗ режиме и ОС на INA похоже не успевает

т.е. это для обычных дуговых график, я не знаю особенностей твоей, но она тоже с газовым наполнением и скорее всего так же работает

твой буст способен выжить в режиме КЗ ?
