Вопрошающий уже в ужасе убежал 😂

Внимательно читаю

Ща, он там тогда посчитает

2квт семистору - ни о-чём норм мощность

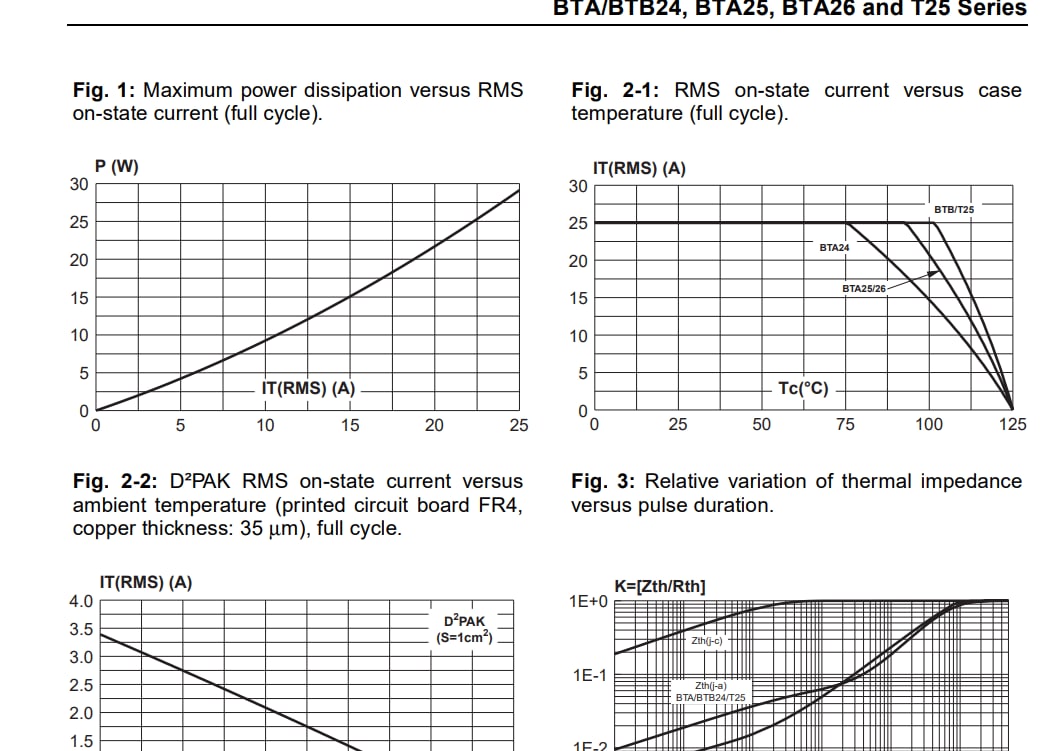

у моего триака (BTA26-600) есть кривая рассеяния мощности от тока

мда, я туплю, если там написана сразу мощность в Вт, можно просто втыкать радиатор на столько же Вт, и не считать ничего

положим, нам нужен ток в 15А. этому значению соответствует мощь в 15Вт на графике. нам нужно чтобы температура была не выше 60 гр. Ta=27 C.
у этого триака Rjc = 1.1C/W, Rch = 0.1 C/W (из пдф от ст), у радиатора неизвестная, ее нам и предстоит вычислить (то есть подобрать такой большой радиатор, который имеет достаточно малое Rh-a)
P = dT/(Rjc + Rch + x) => 15 = (60-27)/(1.1 + 0.1 + x) => 15*(1.2 + x) = 33 => 1.2 + x = 33/15 => x = 2.2 - 1.2 = 1 C/W

А ты сначала посчитал сколько на нем вообще выделится?

я говорю же там график был P от I

почти линейный

выпуклый вниз

https://t.me/proHardware/348398

🤦‍♂

эээ по нему получится что у тебя U=1

ты же не будешь в пылесос мощностью 1500Вт совать радиатор 1500Вт

там маленький очень он

Ога, в даташыте оно и стоит - называется падение на открытом симисторе, от тока почти не зависит

аа, пф, ну ты сказал U, я хз че думать

понятно
