Господа , будьте добры выложите пример РД с GOOSE сообщениями как их отображают на схемах
Size: a a a
2016 March 31
Е

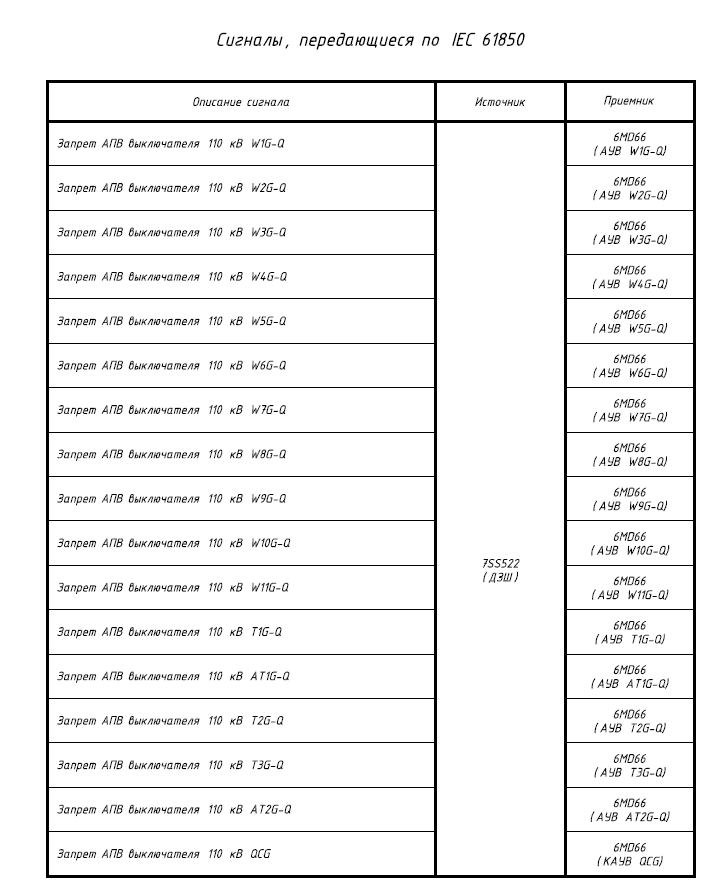

У альстома была вроде такая бумажка
Е
Про goose
AG
Я так понимаю вопрос о том как это делают проектные организации
AG

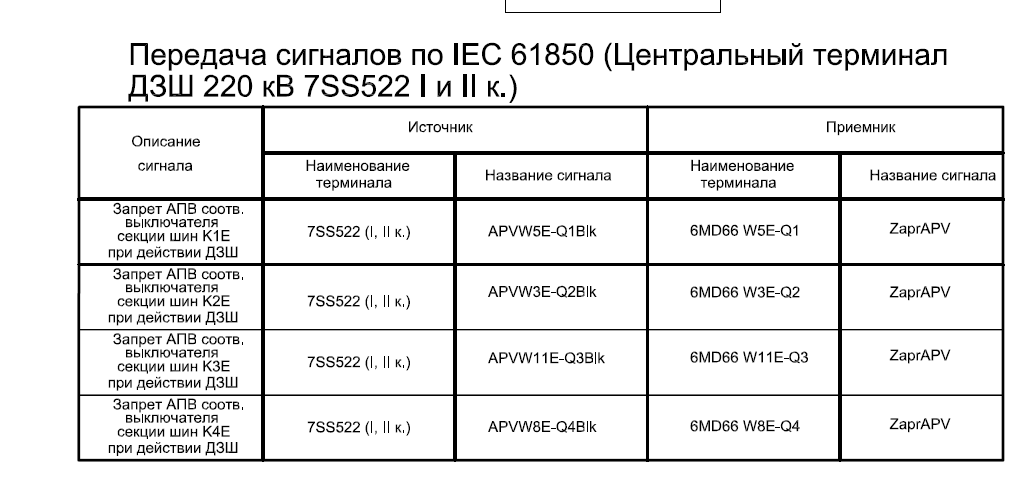

или вот
AG
то есть много чего в этой документации нет))))
AG
а что на ваш взгляд коллеги там должно быть?
АШ
Не наглядно и быстро не разберёшься
AG
Андрей Шеметов
Не наглядно и быстро не разберёшься
не могу не согласиться)
АШ
Ведь GOOSE это тот же провод между панелями воздействующий на логику Работы и в таблице это не то к чему стремится нужно
AG
Андрей Шеметов
Ведь GOOSE это тот же провод между панелями воздействующий на логику Работы и в таблице это не то к чему стремится нужно
а вот здесь не совсем согласен
AG
если его эквивалентировать проводом - то надо дополнять параметрами, которые делают возможным это эквивалентирование )
AG
а иногда его вообще (это эквивалентирование) не выполнить )))))
АШ
Обоснуй
AA
Goose - на часом деле это скорее кабель. А вот каждый отдельный сигнал в нем - это провод. По-моему, их так очень удобно рассматривать, для гусей - аналог кабельного журнала, например, в табличном виде, для сигналов - блок схема
AG
дело в том что такое примитивное изображение гуся в документации значительно отобразит последующую эксплуатацию систем. Нужно иметь все данные чтобы потом тестирование делать, менять одно железо на другое и др
AG
*значительно усложнит
АШ
А почему не увидев блок схемы с ied устройствами соединенными между собой линиями в которых указываются GGIO с назначением
AG
Андрей Шеметов
А почему не увидев блок схемы с ied устройствами соединенными между собой линиями в которых указываются GGIO с назначением
не совсем понял
