ru_ASUTP

1043 membersпожаловаться на группу
2021 October 21

AK

Alexander Krylasov in ru_ASUTP

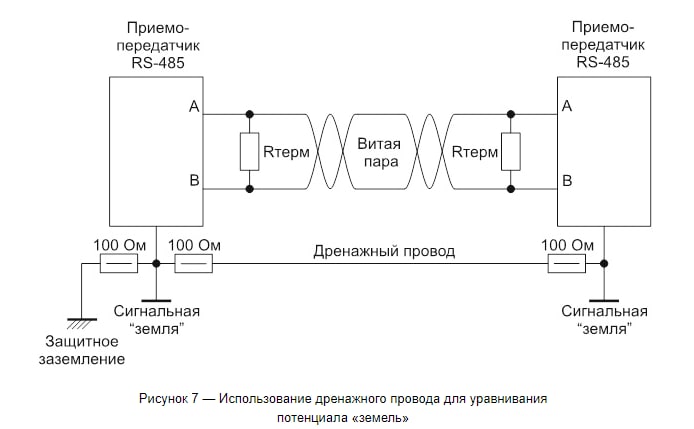

а как такая схема, например?
источник
12:05пожаловаться#1

AK

Alexander Krylasov in ru_ASUTP
под сигнальной землей как раз следует понимать FE
источник
12:05пожаловаться#2

AK

Anton Kirilenko in ru_ASUTP
т.е. люди покупают дорогущие блоки питания с гальванической развязкой, чтоб питать датчики, а мы потом приходим и землим 24В вместе с 220В?
источник
12:05пожаловаться#3

B

Berkeman in ru_ASUTP
Хм, тоже корпус по сути и с ГЗШ соединено
источник
12:06пожаловаться#4

AK

Alexander Krylasov in ru_ASUTP
ну тут  хоть через токоограничивающие резюки
источник
12:07пожаловаться#5

AK

Anton Kirilenko in ru_ASUTP
https://automation-system.ru/main/11-asutp/asu-tp/467-zazemlenie.html
automation-system.ru
Заземление в АСУ ТП и системах промышленной автоматики. Виды и требования к заземлению
источник
12:08пожаловаться#6

B

Berkeman in ru_ASUTP
Мой вопрос вот в чем, если точка общая, то по земле от 220 до плк большие токи не пойдут ли? Не спалят ли контроллер?
источник
12:09пожаловаться#7

A-

Aleksey - in ru_ASUTP
FG функциональное заземление, а не защитное. Читай как экранирование. Внутри этого корпуса только слаботочные линии. Не должно быть связано с линией защитного заземления.
источник
12:09пожаловаться#8

AK

Alexander Krylasov in ru_ASUTP
крайне редкая схемы когда FE (FG) не соединена с PE, а местами и запрещенная
источник
12:10пожаловаться#9

B

Berkeman in ru_ASUTP
Так один черт же далее на гзш все вместе соединяется
источник
12:10пожаловаться#10

A-

Aleksey - in ru_ASUTP
Да ну почему. Функциональное заземление сажается на общий слаботочной линии если нет возможности подать свою чистую линию заземления.
источник
12:11пожаловаться#11

B

Berkeman in ru_ASUTP
То есть имеем две ГЗШ, например, на заводе? Или землю 24в на 0?
источник
12:11пожаловаться#12

AK

Alexander Krylasov in ru_ASUTP
выше схемы приводил
источник
12:11пожаловаться#13

AK

Alexander Krylasov in ru_ASUTP
у медиков емнип в реанимационных все сложно с FE, слава богу там монтировать ничего не доводилось
источник
12:12пожаловаться#14

A-

Aleksey - in ru_ASUTP
Вообще опасная схема, можно испарить этот дренажный провод блуждающими токами. Заземление слаботочных линий берется же с одной точки.
источник
12:13пожаловаться#15

AK

Alexander Krylasov in ru_ASUTP
ГЗШ она потому и ГЗШ что одна)
источник
12:14пожаловаться#16

AK

Alexander Krylasov in ru_ASUTP
это заблуждение
источник
12:14пожаловаться#17

B

Berkeman in ru_ASUTP
А если к этой общей точке еще и заземление с грозозащиты зацепить))
источник
12:14пожаловаться#18

B

Berkeman in ru_ASUTP
Молния шарахнет и по всему контуру земли не повыгорает?
источник
12:16пожаловаться#19

A-

Aleksey - in ru_ASUTP
Йес
источник
12:17пожаловаться#20
