вы в ПУЭ заглядывайте иногда)))

Не вижу тут устройств слаботочных линий. Все имеют ввод 220

Повыгорает? А нафиг тогда грозозащита нужна?)

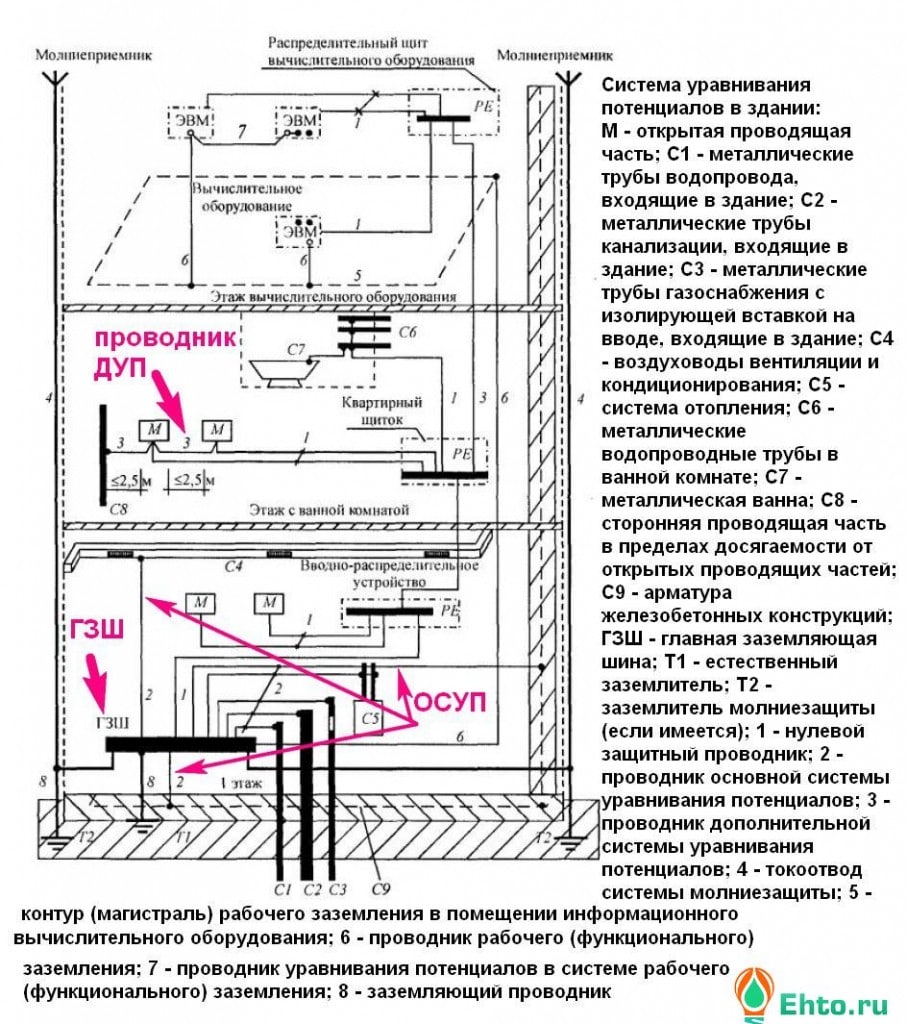

так виднее будет

Как вы так быстро нарисовали)))

мастерство жеж😂

В итоге все заземление = один электрически связанный контур

угу

Только без колец)

Если следовать положениям ГОСТ Р 50571.21-2000 п. 548.3.1, то можно реализовать такое схемное решение: объединяем функциональные и защитный проводники (соответственно FE и PE) в специальный проводник (PEF-проводник). А уж затем присоединим его к ГЗШ, так называемой, главной заземляющей шине электроустановки. В TN-S системе для функционального заземления разрешается использовать PE-проводник цепи питания оборудования обработки информации.

Вот как то так

Все заземляется на корпус шкафа (точка подписана как "корпус шкафа) и потом уже от шкафа непосредственно в землю идет.

У плк нет входа 220?

зачем вобще заземлять то, что специально сделано гальванически отвязанным?

Нет

Вот полностью согласен

А на кой черт тогда на плк есть клеммы под это?)

Правда они обозначены как корпус

тут на самом деле интересно что именно у плк заземляется
