В HB100? Никаким. В штатном режиме он измеряет скорость движения ;) Как радар у гаишников.
Ну, по амплитуде сигнала можешь косвенно о расстоянии судить.
источник

R

Roman in Анархическая электроника
предположим, есть у меня сферическая микросхема в вакууме, которая умеет определять расстояние.
Волна, излучаемая антеной считай что есть всегда и никаких данных не несет, следовательно назад она отражается в том же виде. Вопрос: косвенно о расстоянии такая штука будет опрелелять по затуханию сигнала? Или гипотетически микросхема как-то может измерять разность фаз двух сигналов?
источник

B

Byte in Анархическая электроника
Ну лазерные дальномеры на разности фаз работают же, не только TOA ;)
Гипотетически — да, может. От расстояния зависит, от частоты, от девайса, анализирующего сдвиг фазы.
источник

R

Roman in Анархическая электроника
как определить сдвиг фазы, методы, решения?
источник

B

Byte in Анархическая электроника
Навалом, вплоть до интегрированных, тот же AD8302, например.
источник

R

Roman in Анархическая электроника

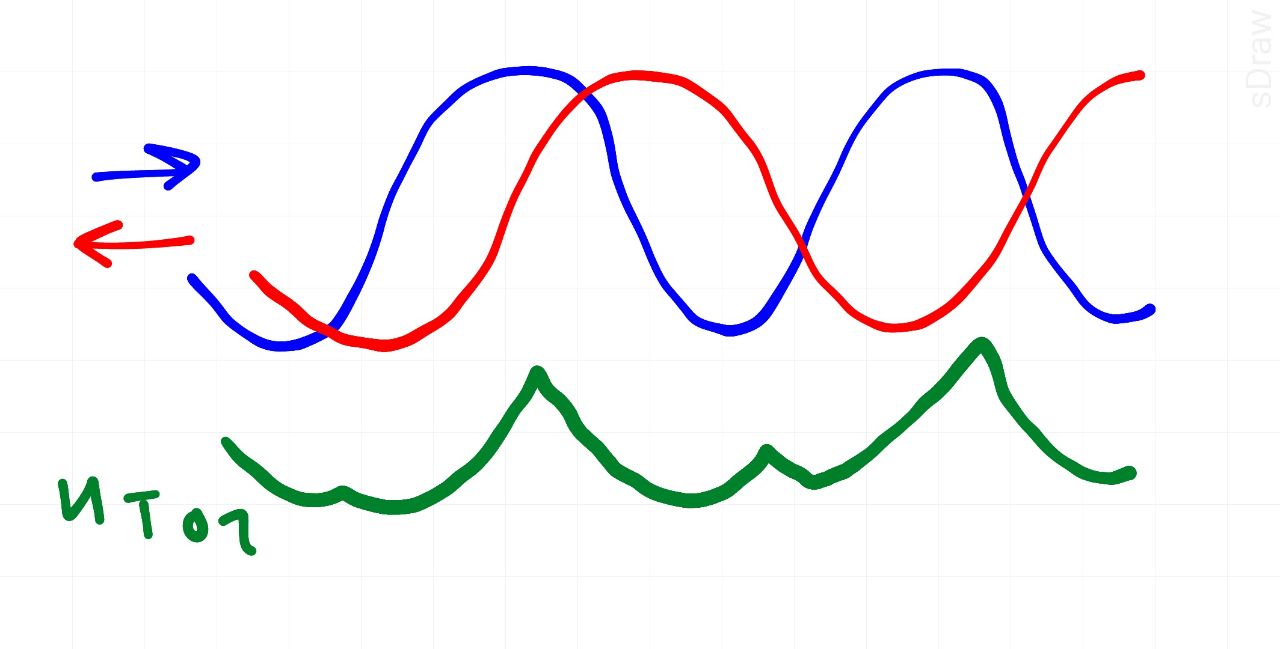

я себе это представляю так
источник

R

Roman in Анархическая электроника
если я правильно умножил (или поделил хз)
источник

B

Byte in Анархическая электроника
Ага. Только чаще смотрят не по синусу, а по переходу через ноль уже «уквадраченного» сигнала :)
Кормят через ОУ компаратор, и дальше по импульсам вычисляется.
источник

B

Byte in Анархическая электроника
Могу попозже накидать информации, несколько лет назад плотно копал тему, строил пеленгатор.
источник

R

Roman in Анархическая электроника
было бы очень полезно
источник

R

Roman in Анархическая электроника
Byte
Могу попозже накидать информации, несколько лет назад плотно копал тему, строил пеленгатор.
то есть достоверность определения в идеальных условиях будет зависеть от длины волны?
источник

R

Roman in Анархическая электроника
если объект будет дальше положенных 100м и назад прилетит отраженный сигнал с 200м то сдвиг фазы может совпадать со сдвигом при 100...
источник

B

Byte in Анархическая электроника
Roman
то есть достоверность определения в идеальных условиях будет зависеть от длины волны?
Скорее — разрешающая способность и максимальное расстояние. Да.
источник

B

Byte in Анархическая электроника
Roman
если объект будет дальше положенных 100м и назад прилетит отраженный сигнал с 200м то сдвиг фазы может совпадать со сдвигом при 100...
+
источник

R

Roman in Анархическая электроника
это грустно
источник

R

Roman in Анархическая электроника
видимо нужны дополнительные средства измерения, например на других длинах волн... но это умножение печалей, хотя порядок то можно определить. но размеры антенн стремиться будут в бесконечность
источник

R

Roman in Анархическая электроника
#радиолокация
источник

R

Roman in Анархическая электроника
Byte
Ага. Только чаще смотрят не по синусу, а по переходу через ноль уже «уквадраченного» сигнала :)
Кормят через ОУ компаратор, и дальше по импульсам вычисляется.
т. е. все сводится к определению амплитуды объединенных сигналов и пиков между ними? то есть как бы сдвиг переворачиваем и измеряем "напряжение"
источник

B

Byte in Анархическая электроника
Roman
видимо нужны дополнительные средства измерения, например на других длинах волн... но это умножение печалей, хотя порядок то можно определить. но размеры антенн стремиться будут в бесконечность
Можно совмещать ТОА и фазу, например :)
источник

R

Roman in Анархическая электроника
Byte
Можно совмещать ТОА и фазу, например :)
что за тоа? гуглится что хочешь но не абривиатура
