Телеграмм чат группы ru_arduino страница 43177

2019 December 18

R

ну что непонятного в точка соединения указанных резисторов, она одна у них

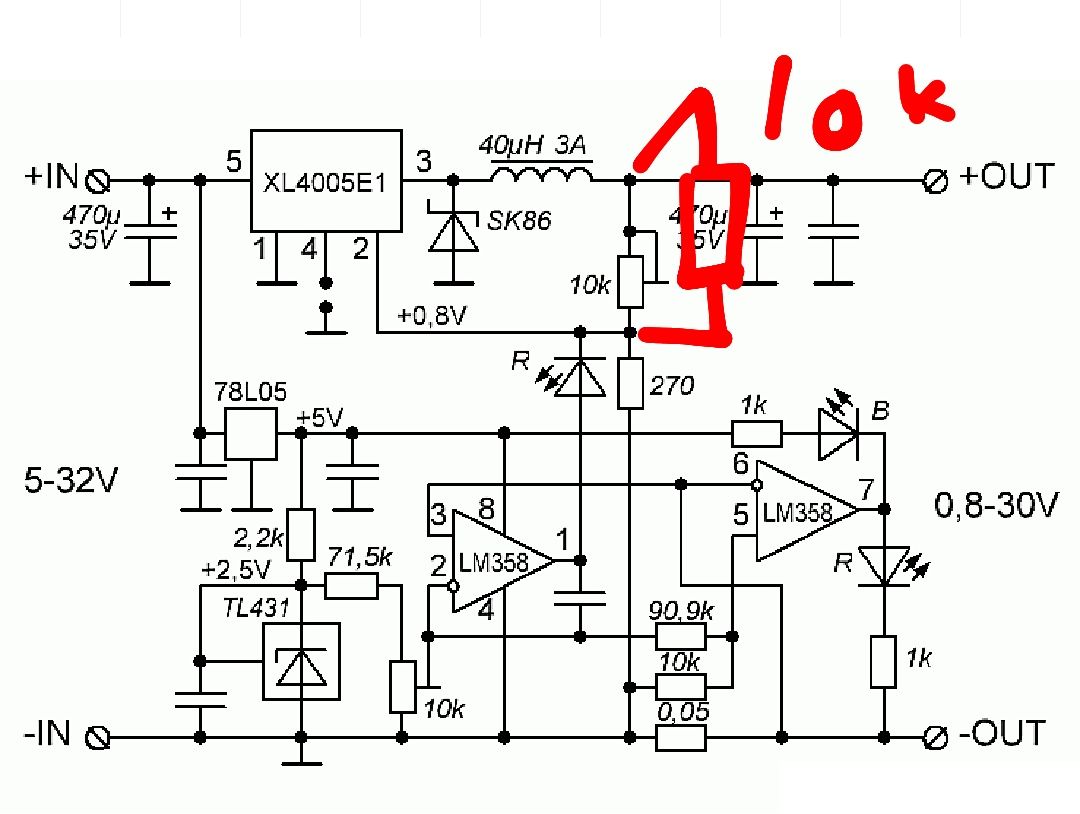

на схеме выше нарисован обычный потенциометр. ты предлагаешь представить обычный как цифровой и параллельно воткнуть резистор на 10к?

источник

00:09пожаловаться #1

~

~~ in Анархическая электроника

Roman

на схеме выше нарисован обычный потенциометр. ты предлагаешь представить обычный как цифровой и параллельно воткнуть резистор на 10к?

Тебе не нужен изменяемый резистор, тебе нужно изменять при каком напряжении на выходе на ножке fb будет напряжение фидбека

источник

00:10пожаловаться #2

~

~~ in Анархическая электроника

А это можно делать "подмешивая" в цепь обратной связи напряжение

источник

00:10пожаловаться #3

R

Roman in Анархическая электроника

источник

00:12пожаловаться #4

R

Roman in Анархическая электроника

так что ли?

источник

00:12пожаловаться #5

R

Roman in Анархическая электроника

~~

Тебе не нужен изменяемый резистор, тебе нужно изменять при каком напряжении на выходе на ножке fb будет напряжение фидбека

я и так не понимаю, а у тебя еще и опечатки

источник

00:13пожаловаться #6

R

Roman in Анархическая электроника

если это опечатки конечно

источник

00:13пожаловаться #7

R

Roman in Анархическая электроника

~~

Тебе не нужен изменяемый резистор, тебе нужно изменять при каком напряжении на выходе на ножке fb будет напряжение фидбека

изменять или измерять?

источник

00:14пожаловаться #8

~

~~ in Анархическая электроника

Изменять

источник

00:15пожаловаться #9

R

Roman in Анархическая электроника

~~

Тебе не нужен изменяемый резистор, тебе нужно изменять при каком напряжении на выходе на ножке fb будет напряжение фидбека

если использовать мк для регулировки напряжения - мне не нужен потенциометр, а нужно что?

источник

00:15пожаловаться #10

IG

Ilshat Gayanov in Анархическая электроника

woddy

увы, трансформатор не рекомендуется мочить

мне всего лишь шим контрллер поменять 😁

источник

00:16пожаловаться #11

s

sifun in Анархическая электроника

Roman

на схеме выше нарисован обычный потенциометр. ты предлагаешь представить обычный как цифровой и параллельно воткнуть резистор на 10к?

нет ты не понял вообще ничего

источник

00:17пожаловаться #12

R

Roman in Анархическая электроника

sifun

нет ты не понял вообще ничего

ок, что делает микросхема xl4015 когда крутишь потенциометр сверху?

источник

00:18пожаловаться #13

K

Koshey in Анархическая электроника

~~

Цифровой потенциометр оверкил для такого

Хотел спросить почему, ведь логично заменить обычный потенциометр на цифровой. Не хочу казаться глупым, но готов рискнуть что бы понять)

источник

00:18пожаловаться #14

~

~~ in Анархическая электроника

Koshey

Хотел спросить почему, ведь логично заменить обычный потенциометр на цифровой. Не хочу казаться глупым, но готов рискнуть что бы понять)

Отдельная микросхема vs 2 резистора и кондер

источник

00:19пожаловаться #15

s

sifun in Анархическая электроника

Roman

ок, что делает микросхема xl4015 когда крутишь потенциометр сверху?

регулирует преобр так чтобы поделенное этим триммером и резистором под ним выходное было около 0.8 в

источник

00:20пожаловаться #16

R

Roman in Анархическая электроника

sifun

регулирует преобр так чтобы поделенное этим триммером и резистором под ним выходное было около 0.8 в

почему именно 0.8 вольта?

источник

00:22пожаловаться #17

s

sifun in Анархическая электроника

а извините там 1.25

источник

00:23пожаловаться #18

s

sifun in Анархическая электроника

внутри микры опора

источник

00:23пожаловаться #19

R

Roman in Анархическая электроника

минимальное опорное напряжение?

источник

00:23пожаловаться #20
