Но опять же повтарюсь, это важно в слишком специфических случаях

Да, видел такое

Но это когда стоят кондеи слишком разные

А, ну ты в принципе написал об этом

вот только как сделать последний вариант на двух слоях — вопрос.
ну и "cap ha no effect" не может быть, ток течет по всем доступным путям. какой-то эффект всегда будет

4-й вариант норм для 2-х слоев, но тут его выпилили)

собственно, и на многослойке с конденсаторами под BGA последнего варианта тоже не может быть

Под bga тоже есть похожие рекомендации, и пады на микросхемах тоже обычно расположены парно: рядом с падом питания часто есть земля, и можно конденсатор расположить с минимальной длиной проводников. Плюс ещё есть отдельные рекомендации по расположению слоёв... но я согласен, что все подобные рекомендации надо не тупо выполнять, а адаптировать под конкретный дизайн

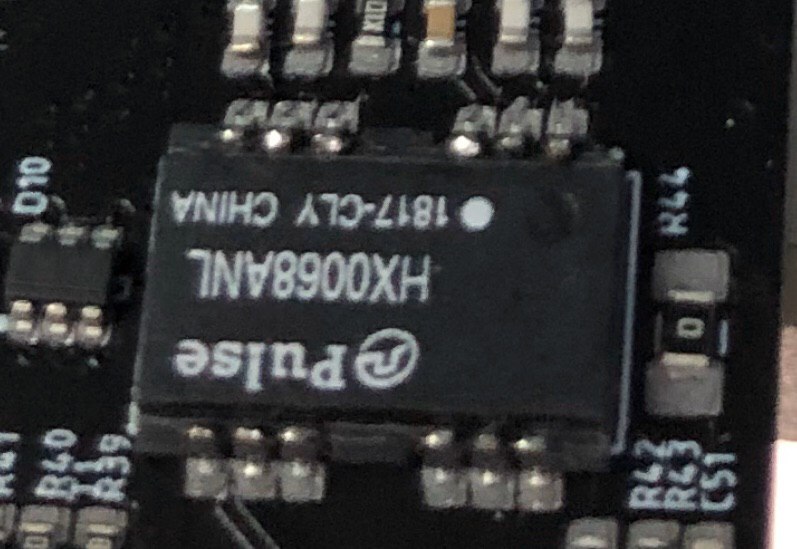

Подскажите может ли шелкография и шрифт меняться от разных партий заводов? Пришла новая трансформаторов (который на линейке) похоже на паль. У кого есть опыт.

Может конечно. Обычно показатель это именно качество нанесения надписи, там не тупо акварелькой рисуют

Всем привет, не пойму в чем проблема, юзал USART1 и все было хорошо, понадобился еще один UART, настройку скопипастил, BRR отредактировал исходя из того что новый UART сидит на  APB1 а не APB2, UART1 работает как надо, UART4 шлет "квадратики" и прочий мусор в порт, функция отправки идентична там и там, только что регистр UARTa другой. Может есть какое-то тайное знание? а куб выдал рабочую настройку, в нем пользуюсь той же функцией отправки и все хорошо

ЛА умеют показывать битрейт uart сигнала

ЛА нету, и пока даже осциллограф не в зоне доступа) буду начальство раскручивать на покупку ЛА

можно попробовать подобрать битрейт в термииналке, некоторые позволяют вводить любой

Ну я так и делал, все стандартные попробовал, видимо там какой-то промежуточный вышел😂

Ну и на 9600 тоже пробовал настроить,  не помогло

Сделай проще: ты brr считаешь исходя из частоты арв2 шины. Настрой шину как тебе надо, зачем заведи с нее таймер и выведи его сигнал на светодиод с частотой 1 Гц. На вид легко отличить 1 Гц от 10 Гц. Будет понятно насколько правильно ты настроил
