I
Подключить нужно
Почему в ДШ не подключили ?
Size: a a a
2021 March 24
PS
Ilya
Почему в ДШ не подключили ?
Подключили, там на конце разъём стоит поидее
PS
Ilya
Почему в ДШ не подключили ?
Есть ссылка на дш?
I
I
Подключили, там на конце разъём стоит поидее
Звучит логично, конечно. А по поводу ширины подводящего тракта ? Пересчитать под 50 Ом ?
M
Ilya
Звучит логично, конечно. А по поводу ширины подводящего тракта ? Пересчитать под 50 Ом ?
Что то не нашел в ДШ параметры самой платы. Толщина, фольга
I
Что то не нашел в ДШ параметры самой платы. Толщина, фольга
такая же проблема
PS
Что то не нашел в ДШ параметры самой платы. Толщина, фольга
PS

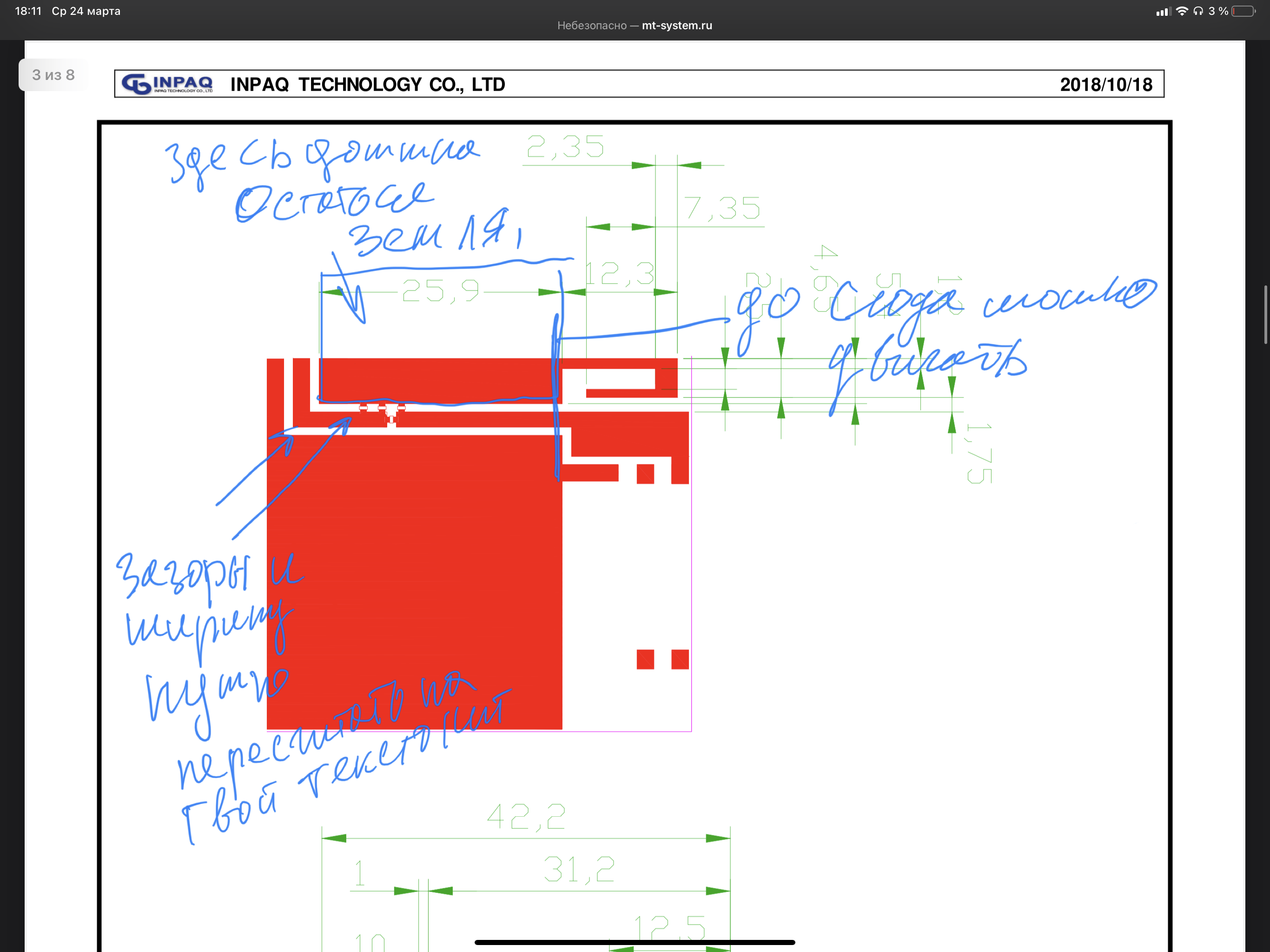

Пересчитать на свою плату нужно, в дш исходили что платка двухслойная
M
Пересчитать на свою плату нужно, в дш исходили что платка двухслойная
Это понятно, что 2-х Но нет толщины платы и фольги
PS
Это понятно, что 2-х Но нет толщины платы и фольги
PS
Это понятно, что 2-х Но нет толщины платы и фольги

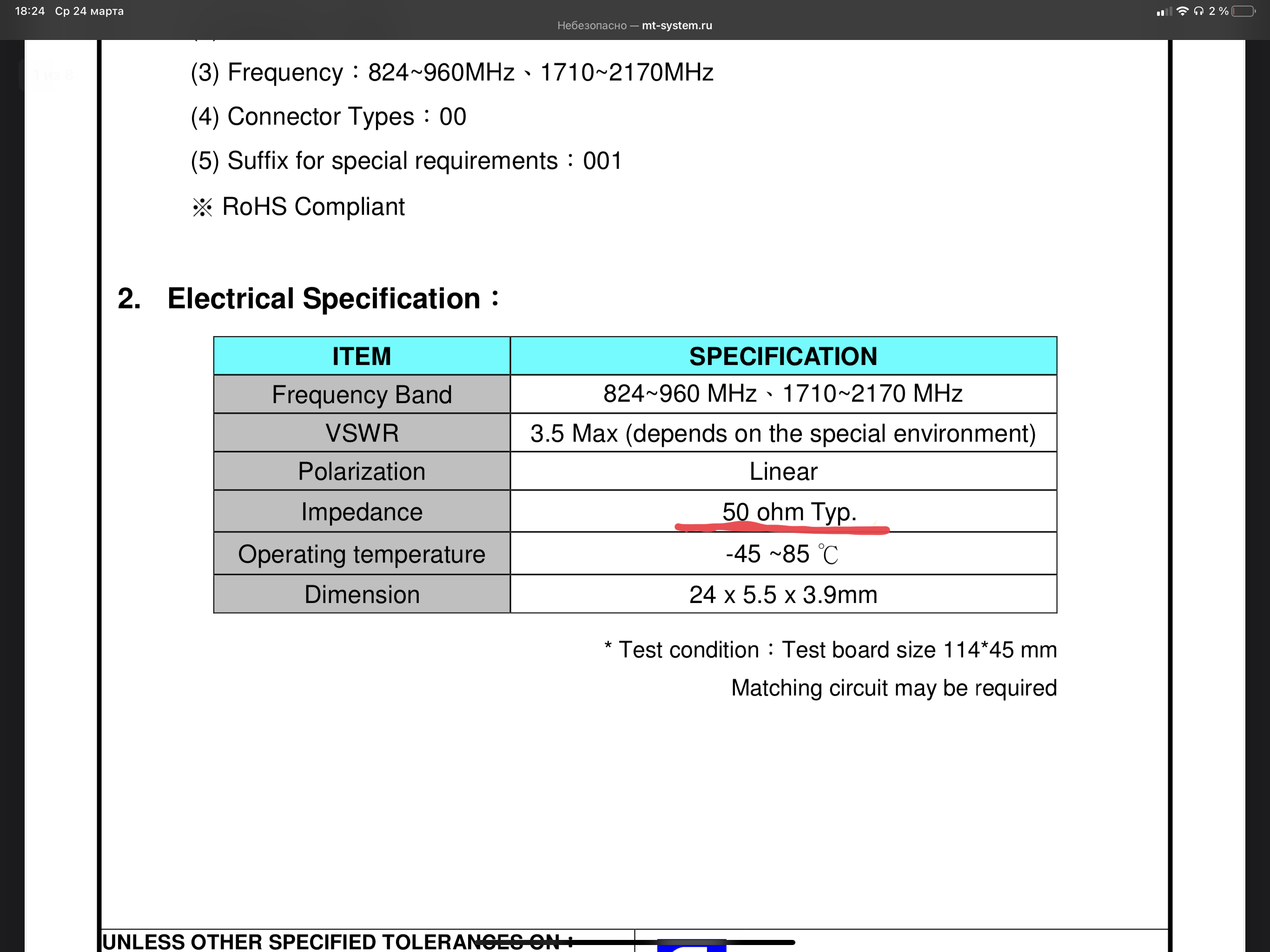

Главное есть импеданс, feeding line должна ему соответствовать
M
Это понятно, что 50-ом Но нет толщины платы и фольги.
С фидом понятно - а вот загогулина ?
С фидом понятно - а вот загогулина ?
PS
Это понятно, что 50-ом Но нет толщины платы и фольги.
С фидом понятно - а вот загогулина ?
С фидом понятно - а вот загогулина ?
Да нет и диэлектрической проницаемости, что гораздо важнее
M
да 50-ом не проблема для FR-4
PS
Это понятно, что 50-ом Но нет толщины платы и фольги.
С фидом понятно - а вот загогулина ?
С фидом понятно - а вот загогулина ?
Загогулины лучше скопировать
M
Загогулины лучше скопировать
Скопировать не сложно - но может она тоже от толщины зависит. расстояние до самой антенны
M

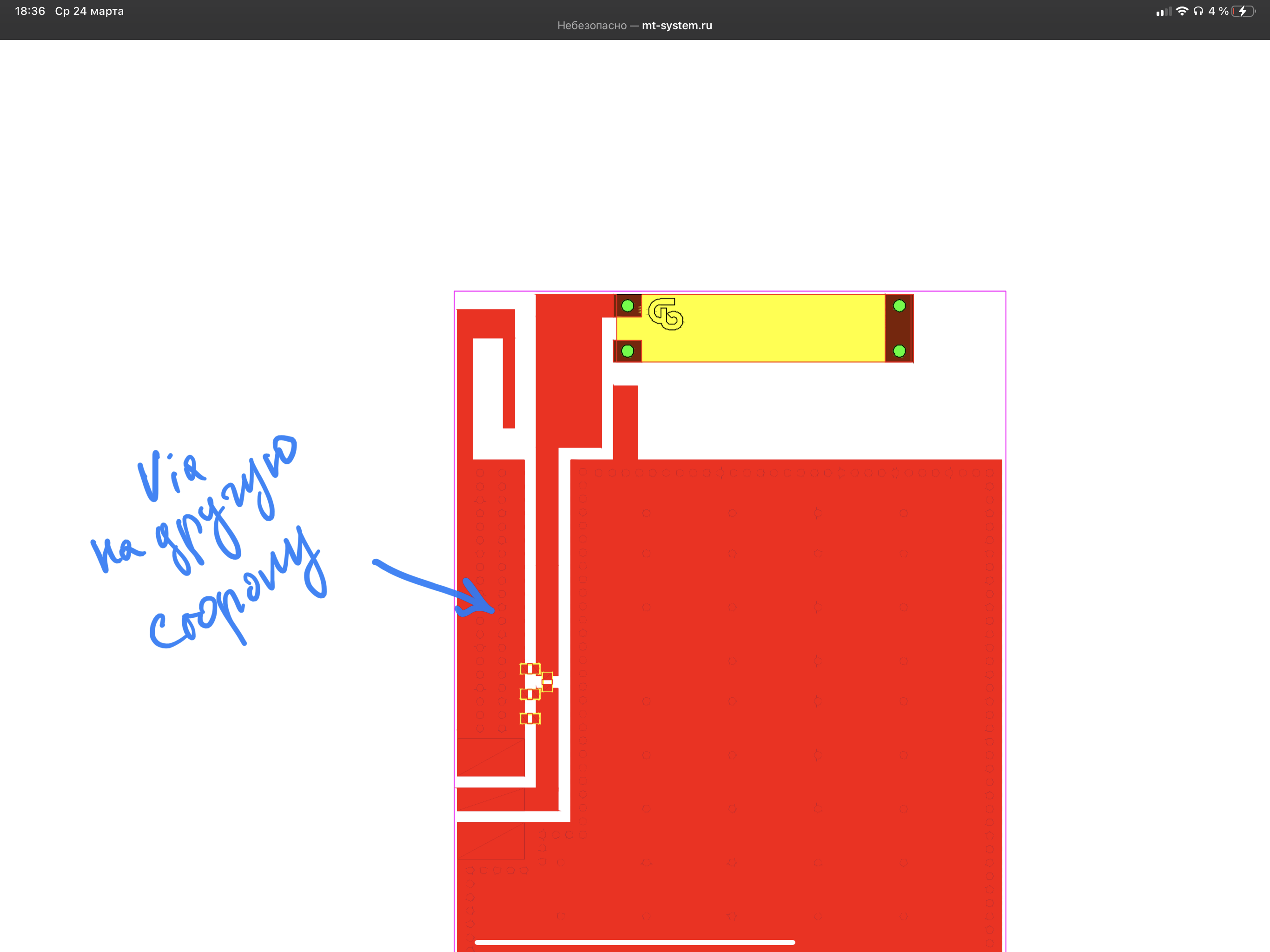

например
PS
Скопировать не сложно - но может она тоже от толщины зависит. расстояние до самой антенны
Не зависит, тк под загогулинами ничего быть кроме текстолита не должно
PS
например
