NK
#Инновации, #цифровизация: в «МРСК Юга» появится автоматизированная комплексная ГИС по технологическому присоединению и обслуживанию клиентов — bit.ly/gis-south
Size: a a a
2020 April 02
2020 April 03
NK

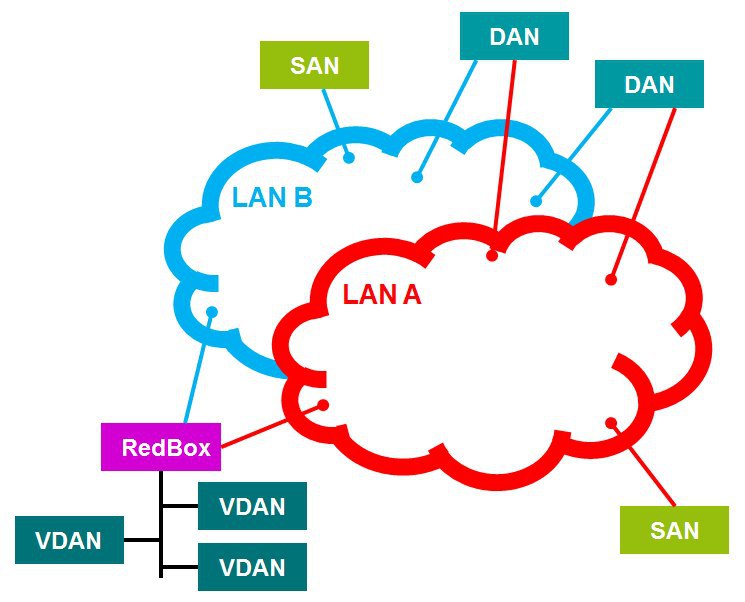

#IEC_61850: Илья Смирнов («Феникс Контакт РУС») рассказывает про набирающие популярность технологии «бесшовного» резервирования: PRP и HSR — bit.ly/prp-hsr
2020 April 09
NK
#Инновации: в Минэнерго рассмотрели пилотный проект «Кубаньэнерго» в области автоматического расчета вероятности и последствий отказа и технических рисков https://bit.ly/kuban-123
2020 April 10
NK
#Инновации: «Россети» приглашают к формированию своей программы НИОКР на 2021–2023 годы вузы и другие заинтересованные экспертные организации — https://bit.ly/rosseti-niokr
2020 April 16
B
Коллеги, вопрос. Вероятно адресный, к tekvel.
https://tekvel.com/ru/web/blog/post/bazovye-prikladnye-profili-v-mek-61850-kto-ih-napi/

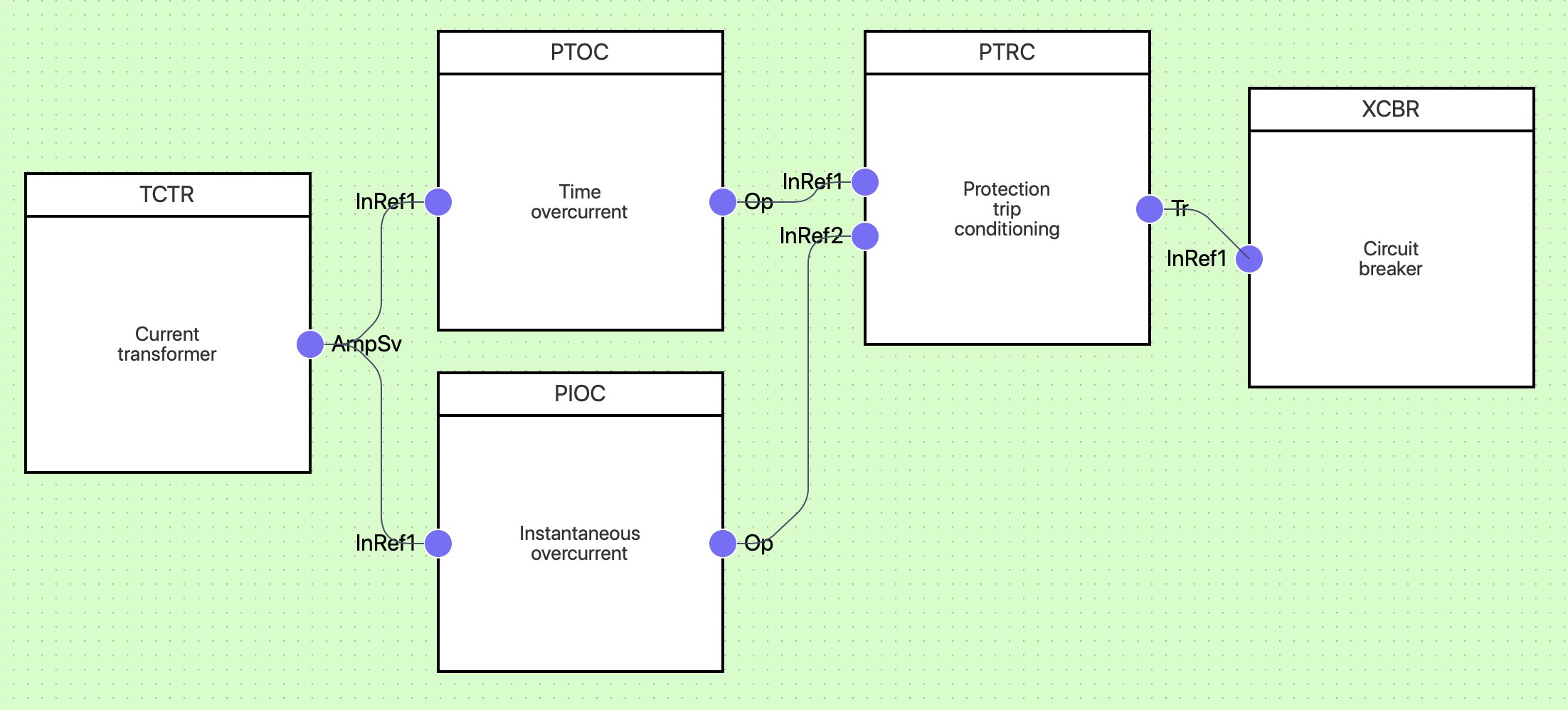

В этой статье все связи оформлены через inRef. Насколько это верно? Мы знаем, что inRef опциональное поле, его может и не быть. А второе то, что этот объект заточен для тестирования. Разъясните суть применения этого объекта в схемах
https://tekvel.com/ru/web/blog/post/bazovye-prikladnye-profili-v-mek-61850-kto-ih-napi/
В этой статье все связи оформлены через inRef. Насколько это верно? Мы знаем, что inRef опциональное поле, его может и не быть. А второе то, что этот объект заточен для тестирования. Разъясните суть применения этого объекта в схемах
AA
Коллеги, вопрос. Вероятно адресный, к tekvel.
https://tekvel.com/ru/web/blog/post/bazovye-prikladnye-profili-v-mek-61850-kto-ih-napi/
В этой статье все связи оформлены через inRef. Насколько это верно? Мы знаем, что inRef опциональное поле, его может и не быть. А второе то, что этот объект заточен для тестирования. Разъясните суть применения этого объекта в схемах
https://tekvel.com/ru/web/blog/post/bazovye-prikladnye-profili-v-mek-61850-kto-ih-napi/
В этой статье все связи оформлены через inRef. Насколько это верно? Мы знаем, что inRef опциональное поле, его может и не быть. А второе то, что этот объект заточен для тестирования. Разъясните суть применения этого объекта в схемах
Здесь это просто показано в качестве иллюстрации наименования сигнала. В SCL связи будут прописываться через ExtRef. То есть условно вы можете считать, что InRef1 — это просто наименование вендорского поля intAddr внутри ExtRef.
По поводу того, что "что этот объект заточен для тестирования" — на основании какого документа вы делаете такой вывод?
По поводу того, что "что этот объект заточен для тестирования" — на основании какого документа вы делаете такой вывод?
B
В книге читал, англоязычной, сейчас не смогу найти источник.
B
Ну и его поля - источник, тестовый источник и тест енабл
B
И описан он в документах а контексте тестирования
AA
Ок. Скажу вам по секрету чёткое разделение зон ответственности ExtRef и InRef не могут дать многие участники РГ10 :)
B
Это совсем плохо. Но без inRef можно настроить коммуникацию, а без extRef как?
AA
А не, я не говорю, что без ExtRef. Без ExtRef никак — тут согласен на 100
B
intAddr в extRef правильно ли я понимаю из определения в стандарте, что это может быть любая строка на усмотрение производителя? Хоть адрес памяти в hex куда положить данные?
B
А не, я не говорю, что без ExtRef. Без ExtRef никак — тут согласен на 100
Ну так вот, уже как то можно разделять
AA

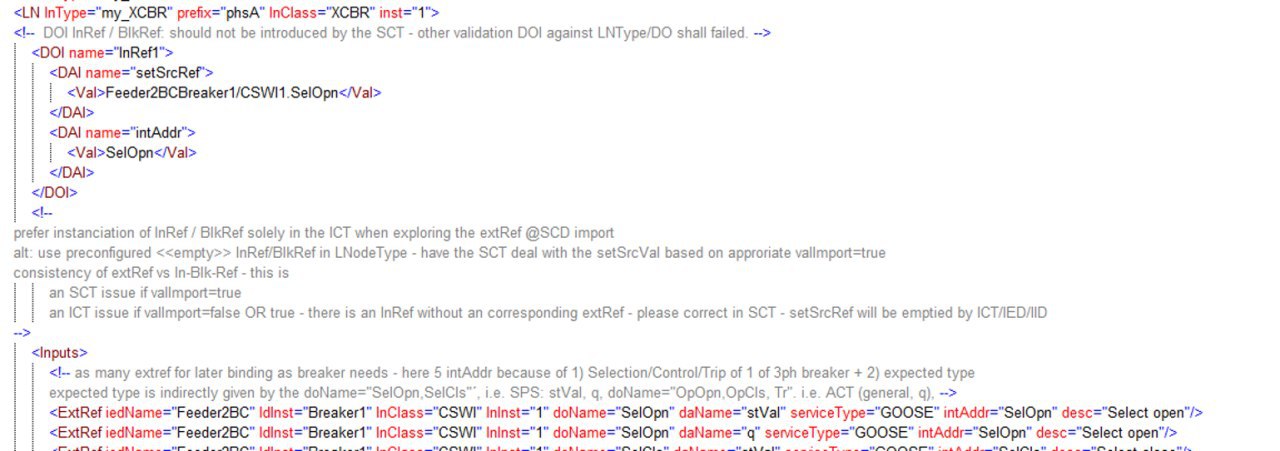

Логика там примерно такая: SCT создаёт (или заполняет) ExtRef, а ICT на основе них потом формирует InRef/BlkRef
ДА
Я бы сказал, что ExtRef это ссылка на входной сигнал, который можно увидеть просматривая код SCL, а InRef - это информация о входных сигналах, которую можно считать онлайн при при подключении к устройству.
B
Я бы сказал, что ExtRef это ссылка на входной сигнал, который можно увидеть просматривая код SCL, а InRef - это информация о входных сигналах, которую можно считать онлайн при при подключении к устройству.
Если inRef есть. А он не обязательный, его может и не быть
ДА
Я попытался выделить разницу
B
Я бы сказал, что ExtRef это ссылка на входной сигнал, который можно увидеть просматривая код SCL, а InRef - это информация о входных сигналах, которую можно считать онлайн при при подключении к устройству.
Не очень согласен с определением входной сигнал. inRef это если я правильно понимаю прежде всего указатель на источник сигнала, переключатель между источниками и потом уже intAddr, т.е. куда ложить сигнал.
