2020 April 13
a
индуктивность вообще-то полосу ограничит
l
из совсем ранних и глупых
l
aum
индуктивность вообще-то полосу ограничит
угу, но на длинных линиях, которые надо защищать, обычно скорости небольшие делают для надёжности
a

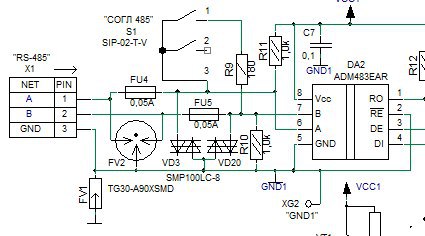

FV2 на землю прибора отводит.
Может, его на корпус и землю лучше?
Может, его на корпус и землю лучше?
l
aum
FV2 на землю прибора отводит.
Может, его на корпус и землю лучше?
Может, его на корпус и землю лучше?
FV1 уходит на PE. там немного коряво нарисовано
A
может лучше о защите поговорим? кто как защищает 485/422 ?
Самовосстанавливающиеся предохранители Bourns семейства TBU ставили в ответственных применениях.
Защищало от подключения 220В.
На входе - искрогаситель и TVS.
Защищало от подключения 220В.
На входе - искрогаситель и TVS.
DS
хотя предохранители там справляются. они там самовосстанавливающиеся, и получается в линию что-то типа сопротивления включено, что в некоторой степени заменяет дроссель :)
быстрые нато и быстрые что самовостанавливаюшийся не успеет. я бы добавил дроссель синфазный и мелкие конденсаторы между линией и землей. они конечно уменьшат возможное количество девайсов на линии, но если скорость маленькая то норм должно быть
GB
Самовосстанавливающиеся предохранители Bourns семейства TBU ставили в ответственных применениях.
Защищало от подключения 220В.
На входе - искрогаситель и TVS.
Защищало от подключения 220В.
На входе - искрогаситель и TVS.
GB

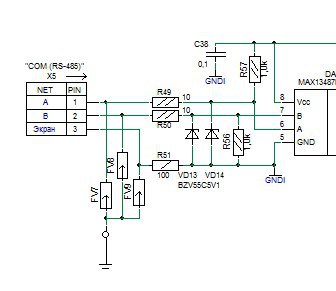

Типа такого?
l
ну вот получилось что-то вроде. только более упорото с разрядниками. на PE идёт 90В 1кА, и между линиями 90В 3кА
l
может быть молния больше dv/dt генерит, чем лабораторная стрелялка, и трансиверу этого хватает... тогда бы наверное дроссель помог
DS
может быть молния больше dv/dt генерит, чем лабораторная стрелялка, и трансиверу этого хватает... тогда бы наверное дроссель помог
дроссель вообще решатель, я экспериментировал с разными вариантами, и он мне очень помог.
l
дроссель вообще решатель, я экспериментировал с разными вариантами, и он мне очень помог.
он далеко не универсальное средство увы, всё зависит от качества линии и скорости
l
потому что порой линию на объектах хер знает чем кидают, вместо рекомендованого провода(типичные косяки - куском витухи или проводами без экрана)
DS
он далеко не универсальное средство увы, всё зависит от качества линии и скорости
конечно, я воодушевлен, но в суперуниверсальные решения я не верю. любое решение требует проверки.
TK
а как быстро статья на хабре проверяется модераторами?
A
Grzegorz Brzęczyszczykiewicz
Типа такого?
Ага
2020 April 14
ИМ
Обязательно ставить резисторы в разрыв линий D+, D- у USB?
ИМ
Там по 22 Ома обычно
