ИМ

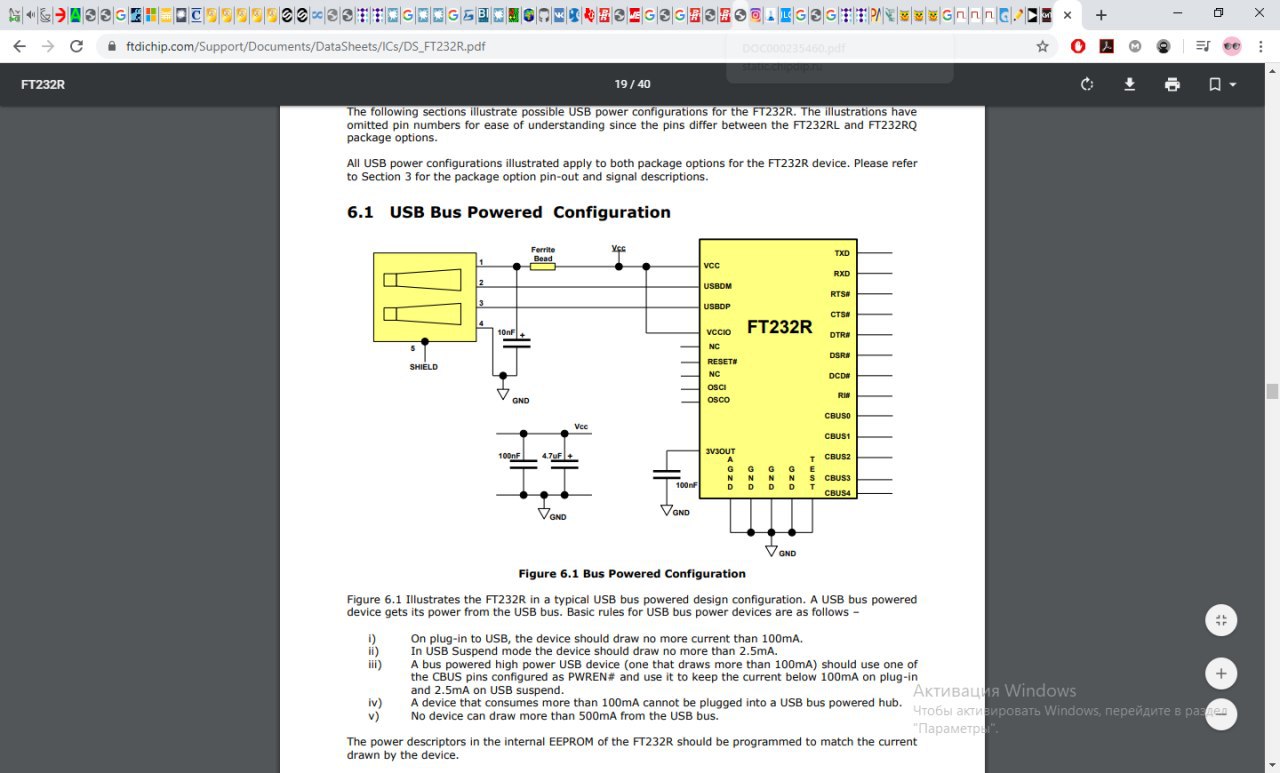

В даташите на FT232RL указана только защита от статики по типу диодов Шоттки в едином корпусе
Size: a a a
2020 April 14
ИМ
А, у них даже защиты нет, ошибся
TK
I
Страница не найдена
И
Страница не найдена. Тебя уже пригласили?
И
Как статья называется?
TK
TK
Страница не найдена. Тебя уже пригласили?
вроде нет
TK

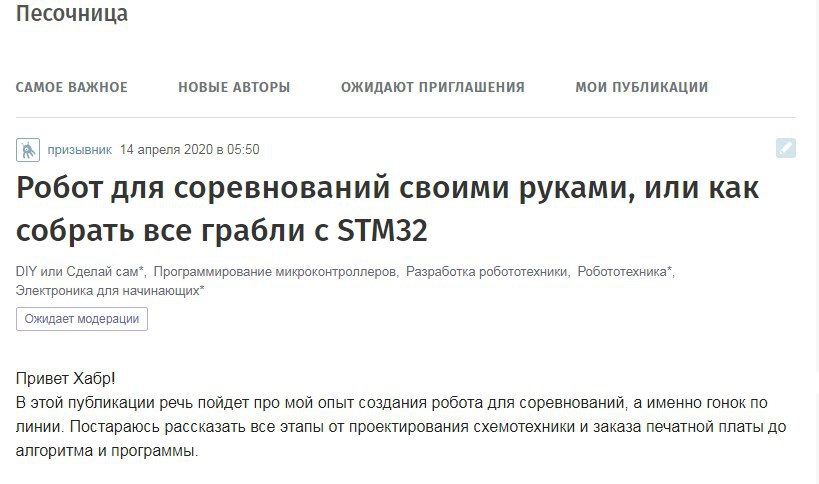

исправил опечатку и пересохранил и походу адрес поменялся
TK
Да чтоб
TK
Почему опять то страница не найдена
TK
Как статья называется?
https://habr.com/ru/users/timur_kuanshkaliev/
если поможет то вот профиль
если поможет то вот профиль
И
Добрый день! А может кто-нибудь поделиться какими-нибудь статьями про отвод тепла от smd транзисторов? (Как пад лучше сделать, ВИА, мб как маску вскрыть) ну или ещё чего)
И

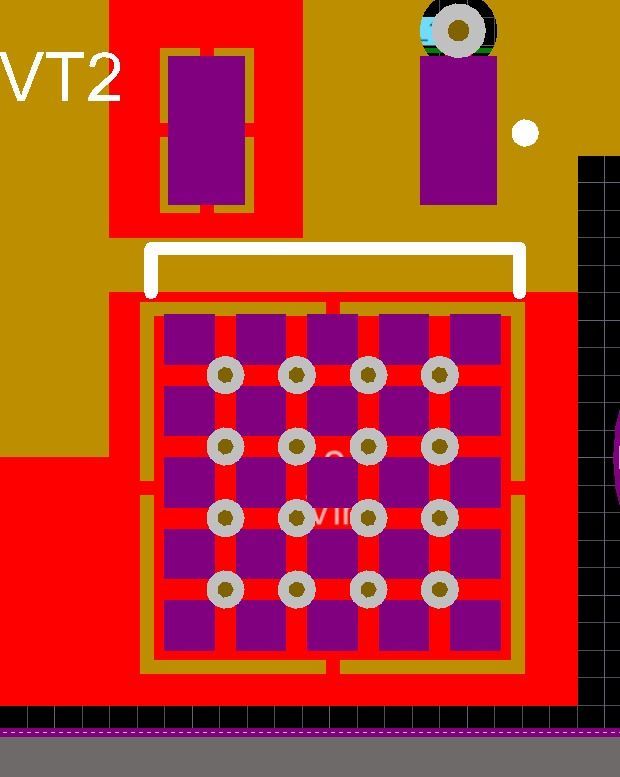

Сейчас пока вот так сделал, чтобы припой равномерно лег и через виа на внутренние слои тепло отводить
И
Была проблема, что просто при одном большом паде припой немного неровно ложился и транзистор криво припаивался
И
исправил опечатку и пересохранил и походу адрес поменялся
Не, все ок, там перед песочницей еще модерация есть, нам пока ее даже в песочнице не видно
И
Сейчас пока вот так сделал, чтобы припой равномерно лег и через виа на внутренние слои тепло отводить
1) для начала убери термопад с истока и со стока... Нахуя? Ты уверен, что 4 перемычки по 0.2 мм выдержат твой ток?
2) зачем столько квадратов? Сделай 4 квадрата здоровых для пасты и все, с мелким очком больше об трафарет размажешь.
2) зачем столько квадратов? Сделай 4 квадрата здоровых для пасты и все, с мелким очком больше об трафарет размажешь.
И
Чтобы транзистор криво не ложился, используй трафарет для нанесения пасты, ну или прямыми руками и куском резины тонкий слой на пад + по сильнее придавить и поелозить ключом по паду, чтобы равномерно размазалось
И
По поводу стока - там куча ВИА в нем и полигон в разъем
